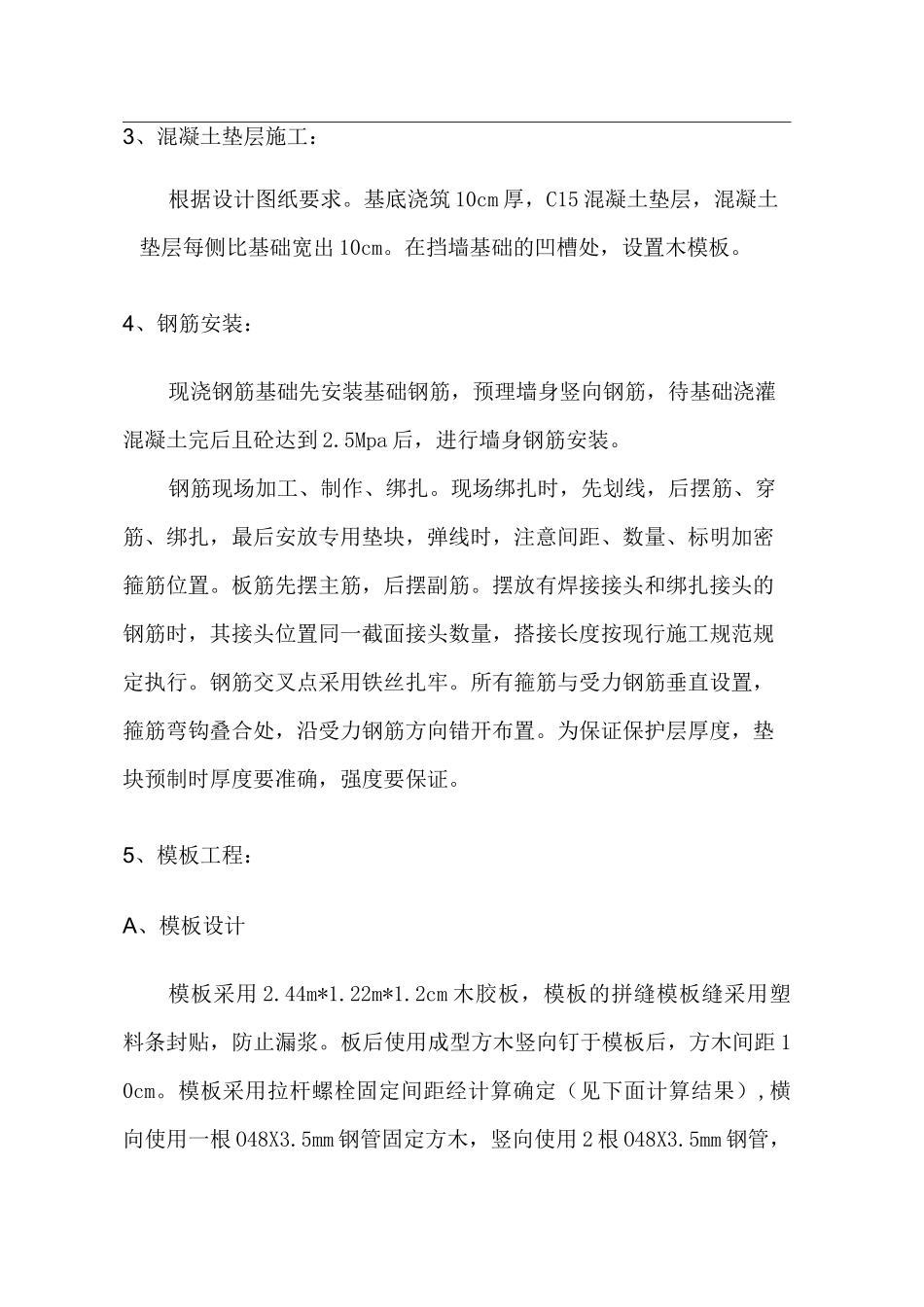

悬臂式挡土墙施工工艺1、主要技术特点:悬臂式挡土墙构造简单厚度小、自重轻,挡土高度高,施工方便是钢筋混凝土挡土墙的重要形式,是一种轻型支挡结构物。其依靠墙身的重量及底板以上的重物(包括表面超载)来维持平衡。能适地基承载力低及地震区。a)本工程悬臂式挡墙总长约 650m,墙体高度需根据现场实际情况确定(参见挡土墙图纸及 04J008 第 92 页选型),且基础埋深度不低于 1.5 米,基底承载力要求在 150Kpa。b)在基础底面增加抗滑移的齿墙。c)墙体设置泄水孔,间距为 2-3m 设一个,外斜坡度为 5%,采用直径为 100mmPVC 管按梅花型布置;进水口下部用粘土夯实封层厚30cm,其反滤层设置为 40cm 厚粗粒层。d)墙体每隔 12m 设置一道变形缝,缝宽 2cm,伸缩缝处塞以沥青防水层或嵌入涂以沥青的木板。2、地基处理:本工程地基承载力应达到 150Kpa,对于因挖基发现有淤泥层或软土层而超挖的部分可采用 C15 混凝土回填。若持力层加范围内土层有变化,应及时通知设计单位调整挡土墙分缝与结构设计。3、混凝土垫层施工:根据设计图纸要求。基底浇筑 10cm 厚,C15 混凝土垫层,混凝土垫层每侧比基础宽出 10cm。在挡墙基础的凹槽处,设置木模板。4、钢筋安装:现浇钢筋基础先安装基础钢筋,预理墙身竖向钢筋,待基础浇灌混凝土完后且砼达到 2.5Mpa 后,进行墙身钢筋安装。钢筋现场加工、制作、绑扎。现场绑扎时,先划线,后摆筋、穿筋、绑扎,最后安放专用垫块,弹线时,注意间距、数量、标明加密箍筋位置。板筋先摆主筋,后摆副筋。摆放有焊接接头和绑扎接头的钢筋时,其接头位置同一截面接头数量,搭接长度按现行施工规范规定执行。钢筋交叉点采用铁丝扎牢。所有箍筋与受力钢筋垂直设置,箍筋弯钩叠合处,沿受力钢筋方向错开布置。为保证保护层厚度,垫块预制时厚度要准确,强度要保证。5、模板工程:A、模板设计模板采用 2.44m*1.22m*1.2cm 木胶板,模板的拼缝模板缝采用塑料条封贴,防止漏浆。板后使用成型方木竖向钉于模板后,方木间距 10cm。模板采用拉杆螺栓固定间距经计算确定(见下面计算结果),横向使用一根 O48X3.5mm 钢管固定方木,竖向使用 2 根 O48X3.5mm 钢管,竹胶横向钢木竖向对拉螺燕尾使用燕尾卡加双螺帽与对拉螺栓相固定。固定钢管间距与对拉螺栓间距相同。模板示意简图如下:所有模板及支架必须保证结构和构件的形状、尺寸和相对位置正确;具有足够的强度和稳定性;模板表面平整、接缝严密...
