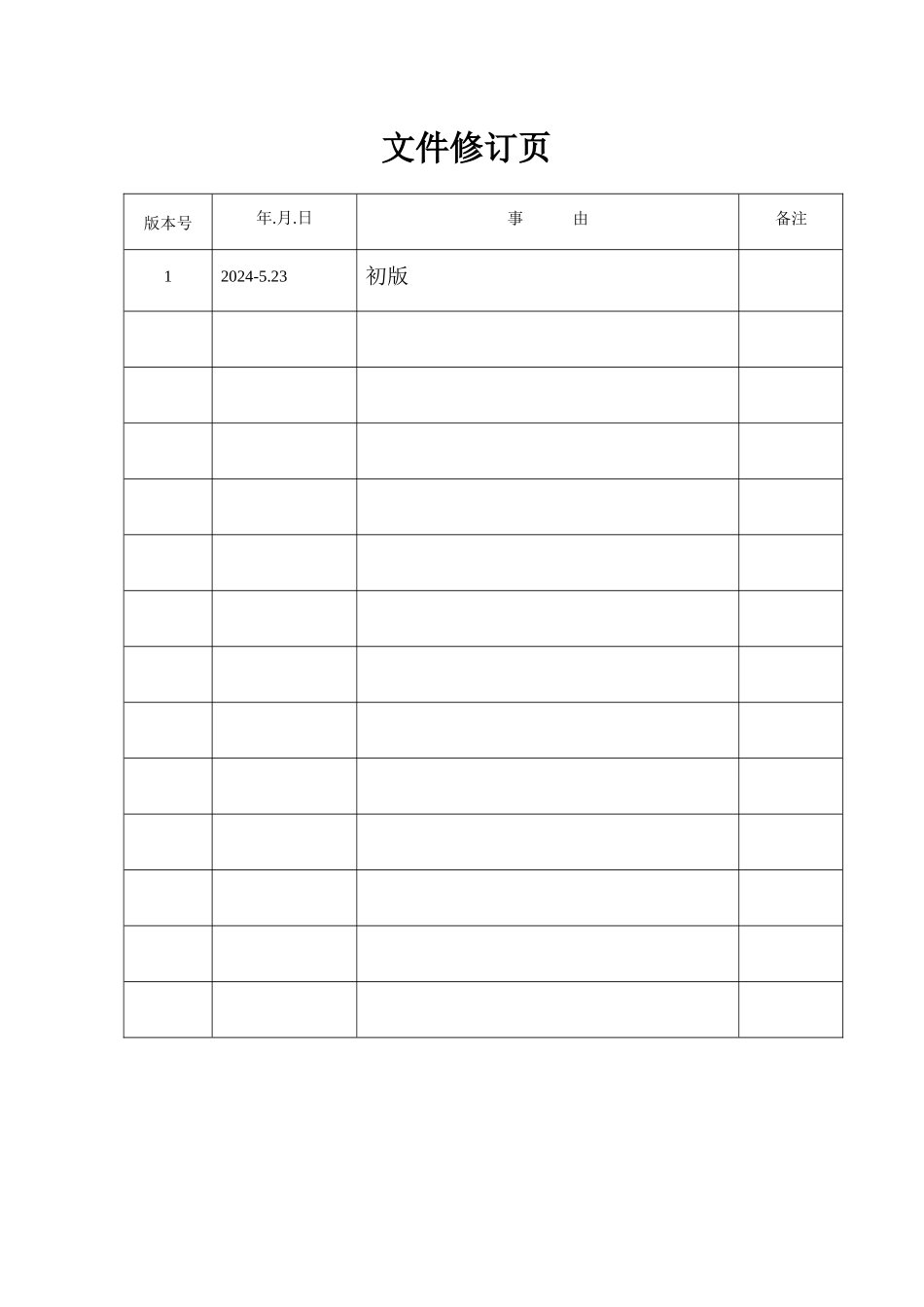

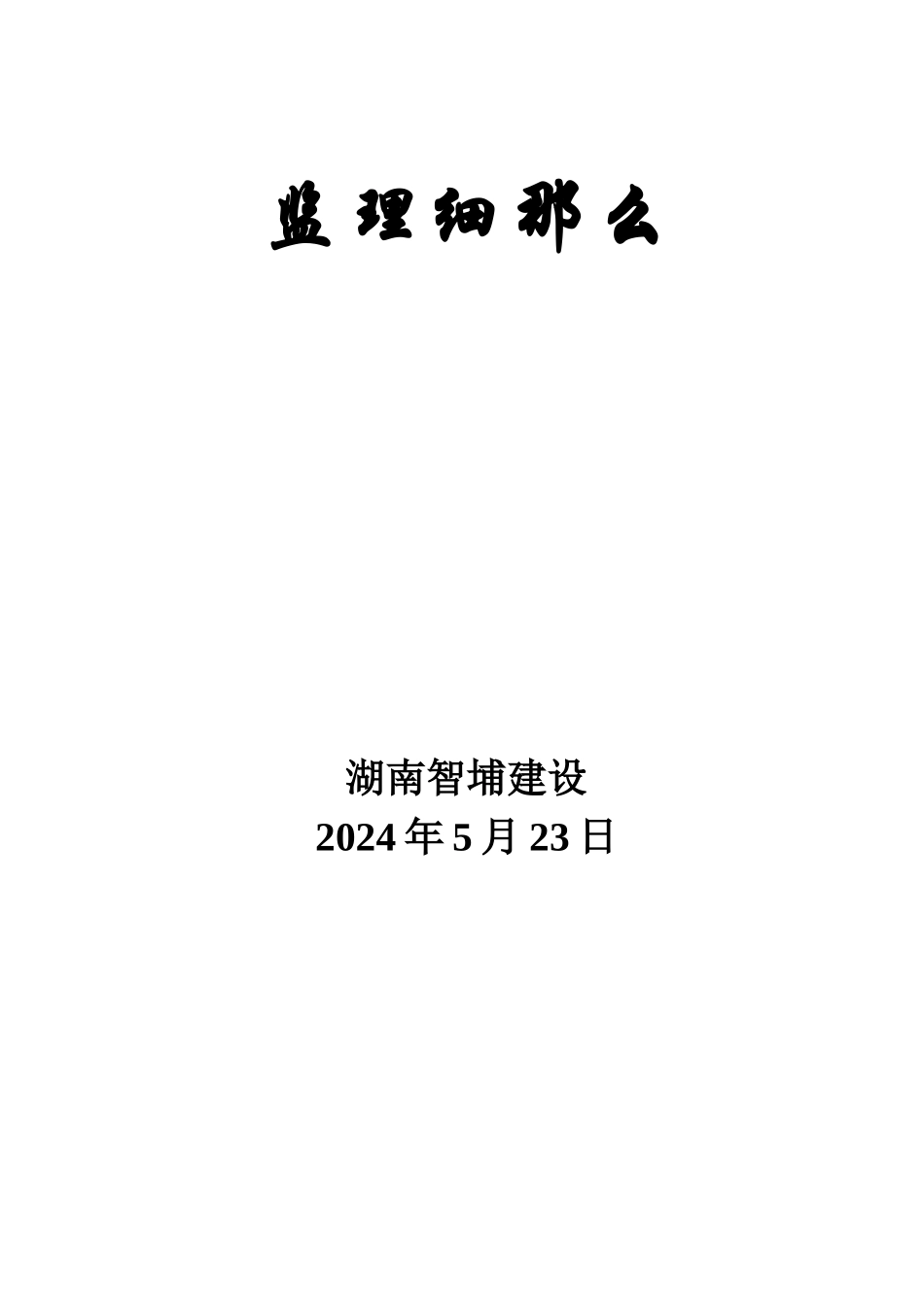

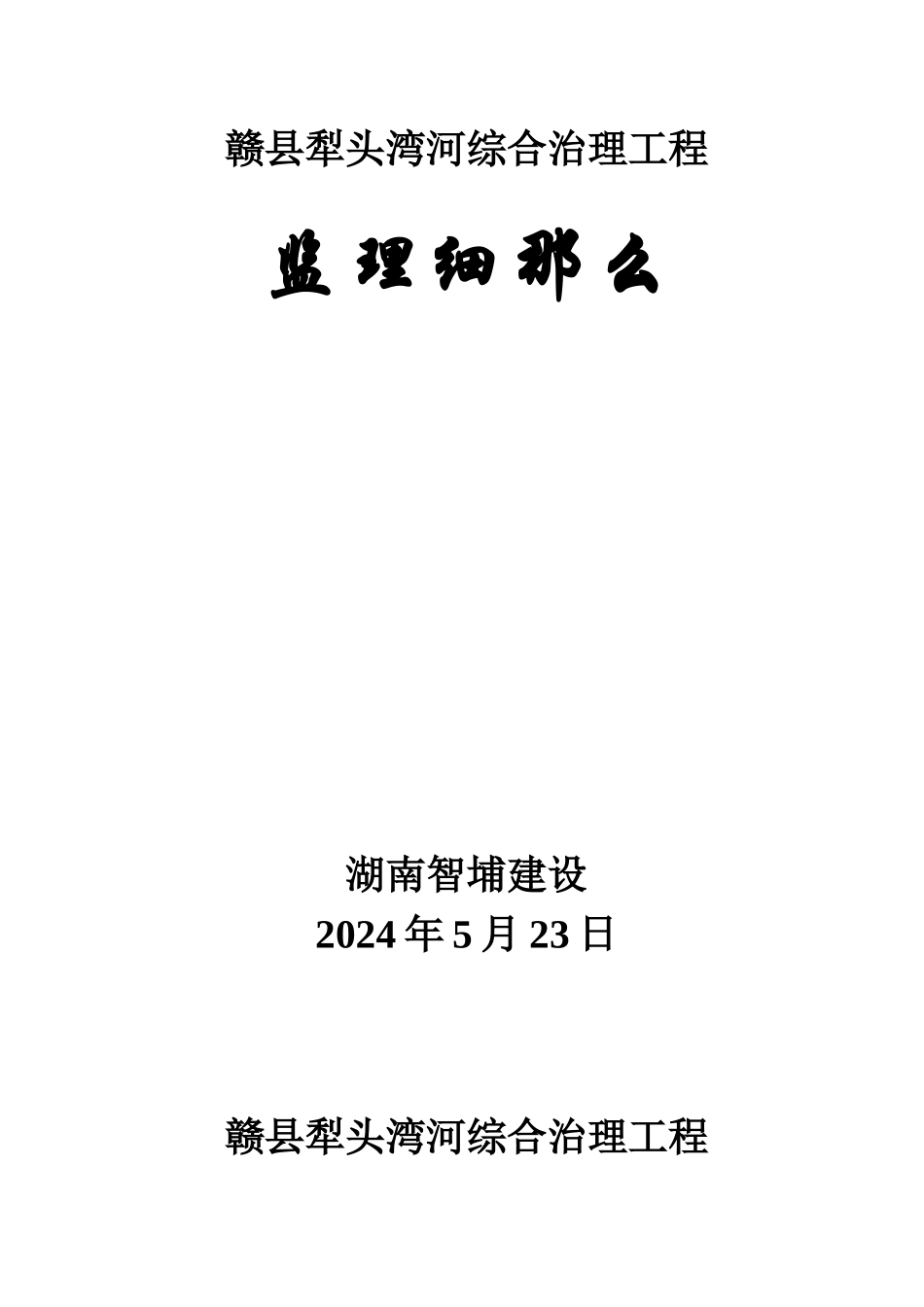

赣县犁头湾河综合治理工程监理细那么 湖南智埔建设2024 年 5 月 23 日赣县犁头湾河综合治理工程监理细那么 湖南智埔建设2024 年 5 月 23 日文件修订页版本号年.月.日事 由备注12024-5.23初版赣县犁头湾河综合治理工程监理实施细那么 一、桥涵工程专业工程特点1、工程简介赣县北站站前广场的建设和广场前的土地开发需将现状犁头湾小河及两条现状水沟进行改造,以满足防洪要求及广场建设条件。犁头湾小河改造 A 桥涵起点位于昌赣客专以北约 100m 处的现状犁头湾小河河道,终点位于京九铁路以南约 70m 处的 S223 省道现状排洪桥涵前,起终点均与现状犁头湾小河顺接,改造段全长 774.078m,其中站前广场和广场前的土地开发段改造为暗渠,其余段均改造为明渠,暗渠采纳 1-12m 框架箱桥及 2-6m 框架箱涵,明渠采纳 11.26-12.05m 宽 M10 浆砌片石河沟;水沟改造 B 涵洞起点位于昌赣客专处的现状水沟,终点位于 A 桥涵里程 K0+530.949 处,终点与暗渠相接,改造段全长 178.634m,其中站前广场段改造为暗沟,其余段改造为明沟,暗沟采纳 1-2m 拱涵,明沟采纳 2m 宽 M10 浆砌片石水沟;水沟改造 C 涵洞起点位于昌赣客专处的现状水沟,终点位于 A 桥涵里程 K0+694.197 处,终点与暗渠相接,改造段全长 269.42m,其中站前广场前的土地开发段改造为暗沟,其余段改造为明沟,暗沟采纳 1-Φ1.5m 圆管涵,明沟采纳 1.5m 宽 M10 浆砌片石水沟。2、工程地质特征场地主要揭露地层为第四系全新统人工填土〔Q4ml〕;冲洪积淤泥质粉质粘土〔Q4al+pl〕;第四系残坡积层 (Qel)粉质粘土及下伏基岩寒武纪下统牛角河组 (∈1n)变质砂岩。各地层岩性特征自上而下分述如下:〔1〕人工填土〔地层代号①〕 红褐色,杂色,局部呈褐色,主要临时修建道路边及靠近 S223省道旁边,主要成分以粘土、碎石及强风化砂岩为主,碎石及强风化砂岩含量约 10~40%,块径为 2~30cm,局部未分层碾压,直接堆放形成。本次揭露厚度 1.00~3.80m,平均厚度为 2.22m,层底标高108.74~118.61m。〔2〕淤泥质粉质粘土〔地层代号②〕黑色,软塑~流塑,可见植物根系,微臭,见有机质,含砾 5%左右,粒径为 1~2mm, 呈次棱角状,成分以石英、硅质为主。主要分布在沟边及稻田中,本次揭露厚度为 2.30~7.80m,平均厚度为4.90m,层底标高 105.54~113.86m。〔3〕粉质粘土〔地层代号③1〕褐黄色,硬塑,含 5~15%角砾,成分为硅质,粒径...
