校园网设计方案

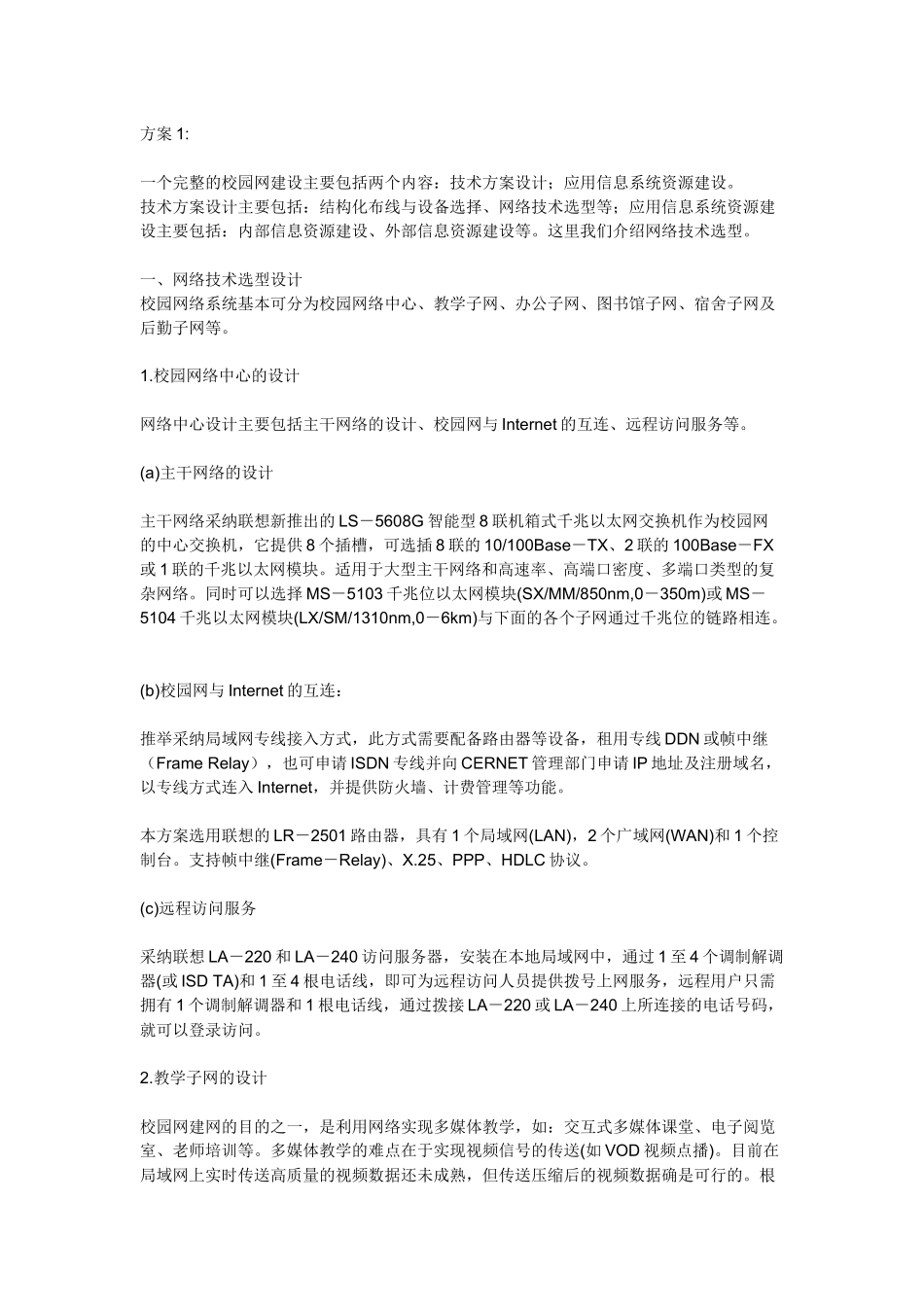

校园网设计方案_第1页
1/3

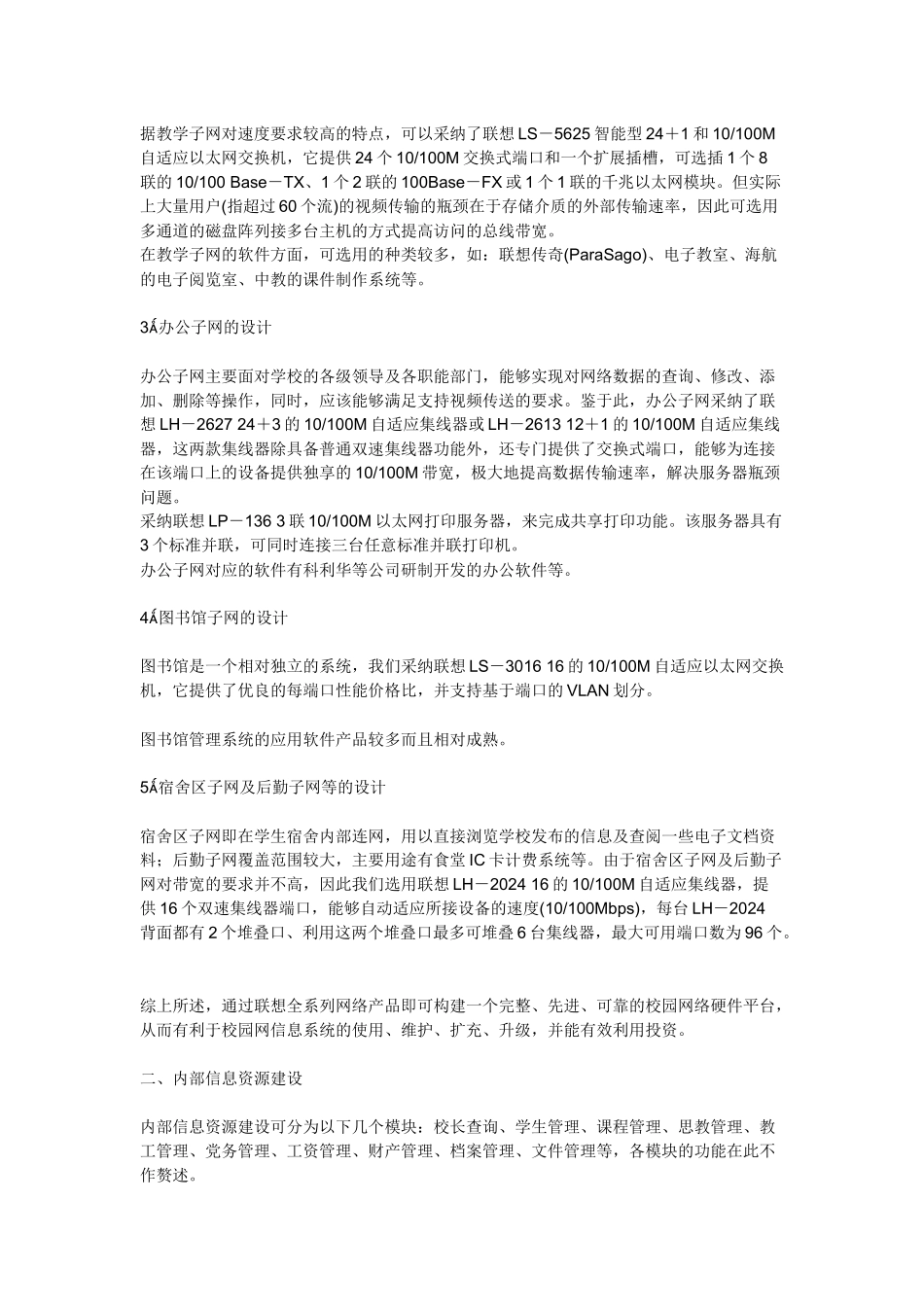

校园网设计方案_第2页
2/3

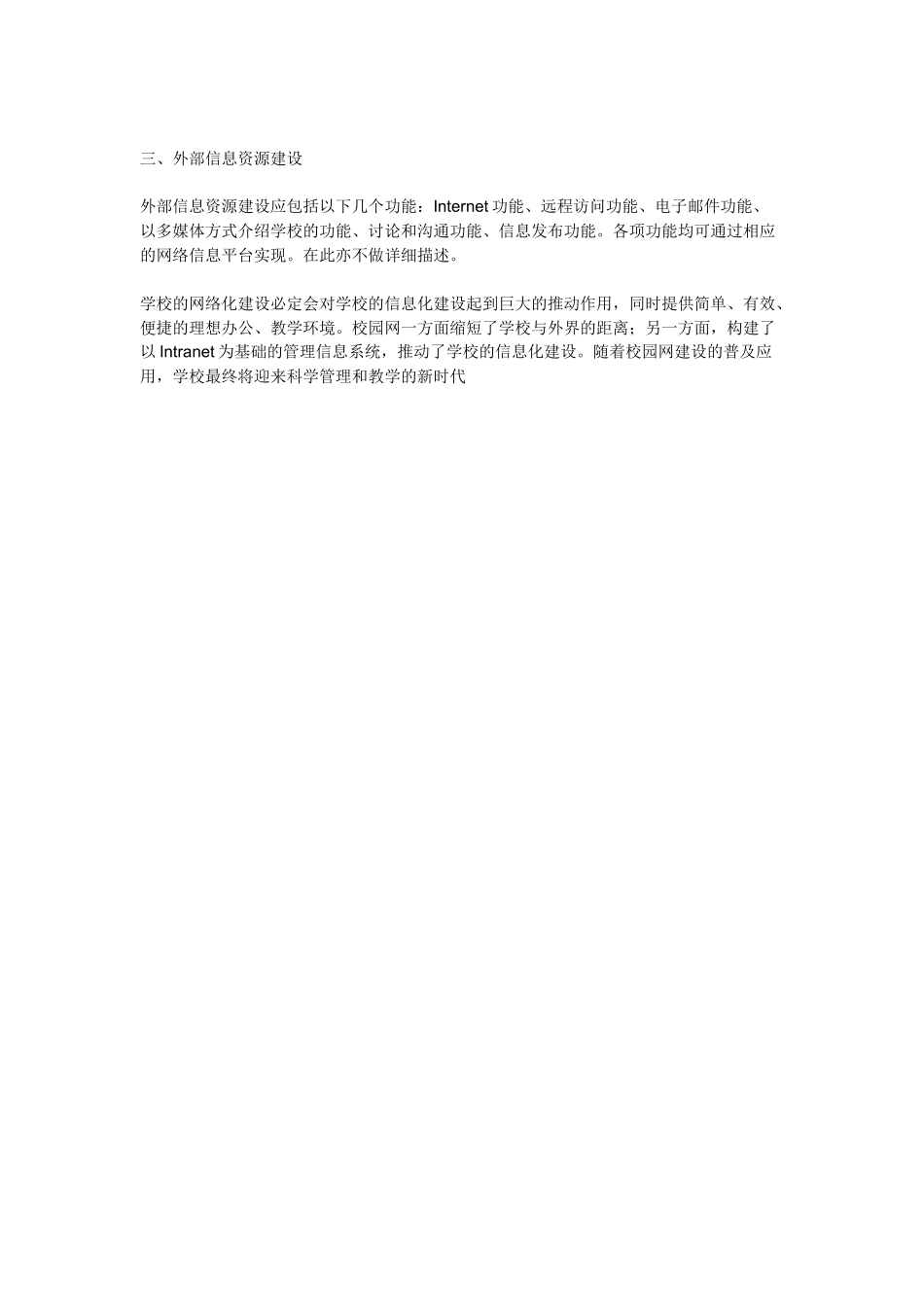

校园网设计方案_第3页
3/3
方案 1:一个完整的校园网建设主要包括两个内容:技术方案设计;应用信息系统资源建设。 技术方案设计主要包括:结构化布线与设备选择、网络技术选型等;应用信息系统资源建设主要包括:内部信息资源建设、外部信息资源建设等。这里我们介绍网络技术选型。 一、网络技术选型设计 校园网络系统基本可分为校园网络中心、教学子网、办公子网、图书馆子网、宿舍子网及后勤子网等。 1.校园网络中心的设计 网络中心设计主要包括主干网络的设计、校园网与 Internet 的互连、远程访问服务等。 (a)主干网络的设计 主干网络采纳联想新推出的 LS-5608G 智能型 8 联机箱式千兆以太网交换机作为校园网的中心交换机,它提供 8 个插槽,可选插 8 联的 10/100Base-TX、2 联的 100Base-FX或 1 联的千兆以太网模块。适用于大型主干网络和高速率、高端口密度、多端口类型的复杂网络。同时可以选择 MS-5103 千兆位以太网模块(SX/MM/850nm,0-350m)或 MS-5104 千兆以太网模块(LX/SM/1310nm,0-6km)与下面的各个子网通过千兆位的链路相连。 (b)校园网与 Internet 的互连: 推举采纳局域网专线接入方式,此方式需要配备路由器等设备,租用专线 DDN 或帧中继(Frame Relay),也可申请 ISDN 专线并向 CERNET 管理部门申请 IP 地址及注册域名,以专线方式连入 Internet,并提供防火墙、计费管理等功能。 本方案选用联想的 LR-2501 路由器,具有 1 个局域网(LAN),2 个广域网(WAN)和 1 个控制台。支持帧中继(Frame-Relay)、X.25、PPP、HDLC 协议。 (c)远程访问服务 采纳联想 LA-220 和 LA-240 访问服务器,安装在本地局域网中,通过 1 至 4 个调制解调器(或 ISD TA)和 1 至 4 根电话线,即可为远程访问人员提供拨号上网服务,远程用户只需拥有 1 个调制解调器和 1 根电话线,通过拨接 LA-220 或 LA-240 上所连接的电话号码,就可以登录访问。 2.教学子网的设计 校园网建网的目的之一,是利用网络实现多媒体教学,如:交互式多媒体课堂、电子阅览室、老师培训等。多媒体教学的难点在于实现视频信号的传送(如 VOD 视频点播)。目前在局域网上实时传送高质量的视频数据还未成熟,但传送压缩后的视频数据确是可行的。根据教学子网对速度要求较高的特点,可以采纳了联想 LS-5625 智能型 24+1 和 10/100M自适应以太网交换机,它提供 24 个 10/100M 交换式端口和一个扩展插槽,...
