泰钢高炉铸铁机钢结构施工方案

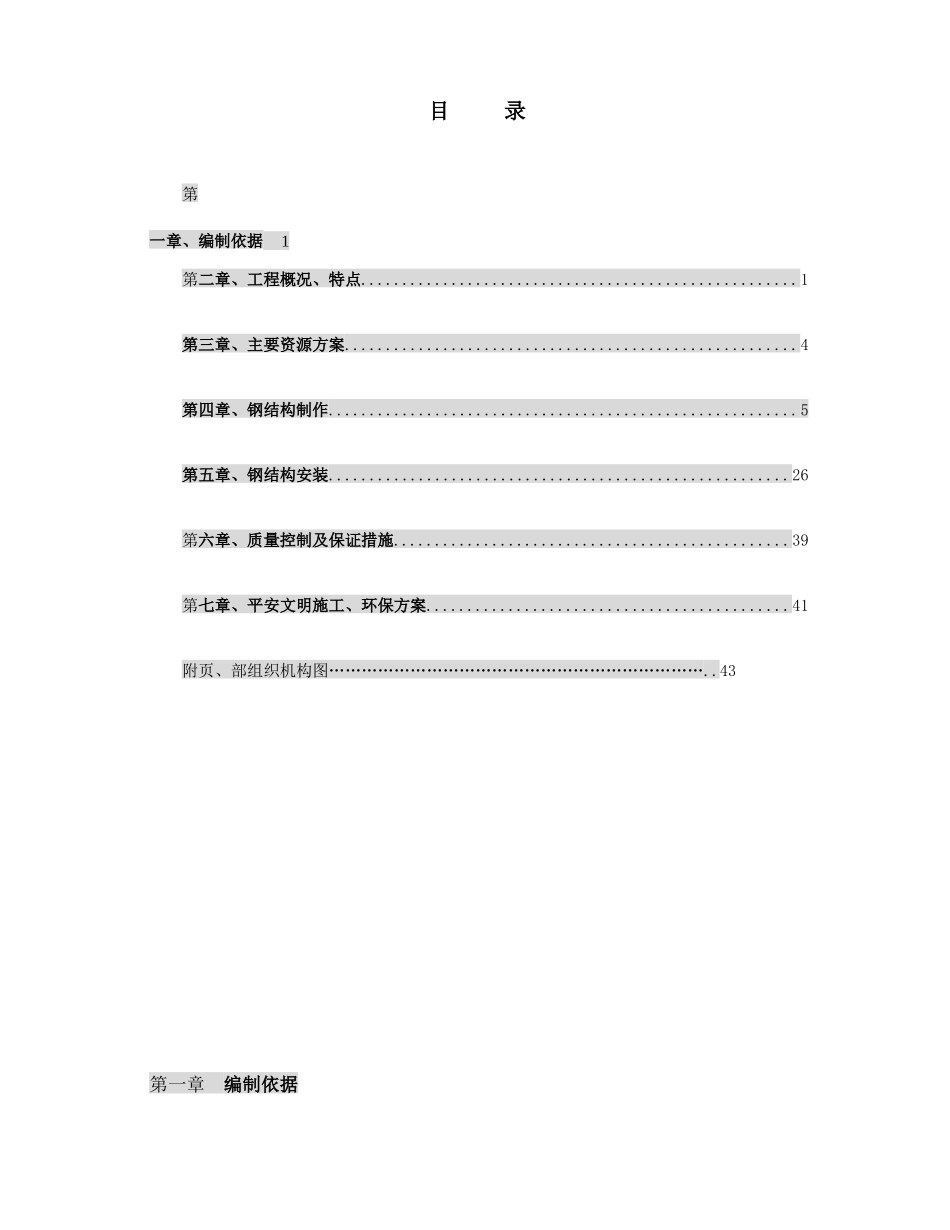

目 录第一章、编制依据1 第二章、工程概况、特点.....................................................1第三章、主要资源方案.......................................................4第四章、钢结构制作.........................................................5第五章、钢结构安装........................................................26第六章、质量控制及保证措施................................................39第七章、平安文明施工、环保方案............................................41附页、部组织机构图……………………………………………………………..43第一章 编制依据标准、规程、标准及法规一览表序号标准代号标 准 名 称1.GB50026－2024工程测量标准2.GB50205－2001钢结构工程施工质量验收标准3.GB50207－2024屋面工程质量验收标准4.GB50236－1998现场设备、工业管道焊接工程施工及验收标准5.GB/T12467－1990焊接质量保证 一般原那么6.GB50270－1998连续运输设备安装工程施工及验收标准7.YBJ232－1991冶金建筑工程质量检验评定标准8.YB9254－1995钢结构制作安装施工规程9.YB/T9256－1996钢结构、管道涂装技术规程10.YBJ212－1988冶金建筑安装工程施工及验收标准11.JGJ81－2024建筑钢结构焊接技术规程12.JGJ82－1991钢结构高强度螺栓连接设计、施工及验收规程13.JGJ104－1997建筑工程冬期施工规程14.HGJ229－1991工业设备、管道防腐蚀工程施工及验收标准15.SYJ4007－1986涂装前钢材外表处理标准第二章 工程概况、特点第一节 工程概况本工程为泰钢炼铁技术升级改造工程高炉干煤棚钢结构，包括柱系统、吊车梁系统、屋面系统、机前钢支架平台、及零星钢结构。厂房横向共 9 条轴线，轴线总长 92m，1-8 线柱距 12m，8-9 线柱距 8 米，纵向为单层单跨〔AB 跨〕，跨度为 m。厂房柱下柱为焊接 H 型钢、横缀条、斜缀条组合而成的格构式截面，上柱为焊接 H 型钢截面，单根重 15.7 吨，吊车梁为钢板焊接而成的 H 型截面，吊车梁每根单重 12.9 吨，屋面梁为组合角钢焊接的梯形屋架，每根单重 9 吨，屋面檩条为实腹式焊接 H 型钢，跨度为 12 米。屋面支撑、系杆、拉条、隅撑等均为角钢螺栓连接加焊接。钢柱 H 型钢板材为 Q345B,吊车梁板材采纳 Q345C，均要求长尺搭接，防止对接焊缝过多，减少材料浪费。轨道固定采纳国家建筑标准图集〔?吊车轨道联接及车档?〕05G525 中的 GDGL-6...
