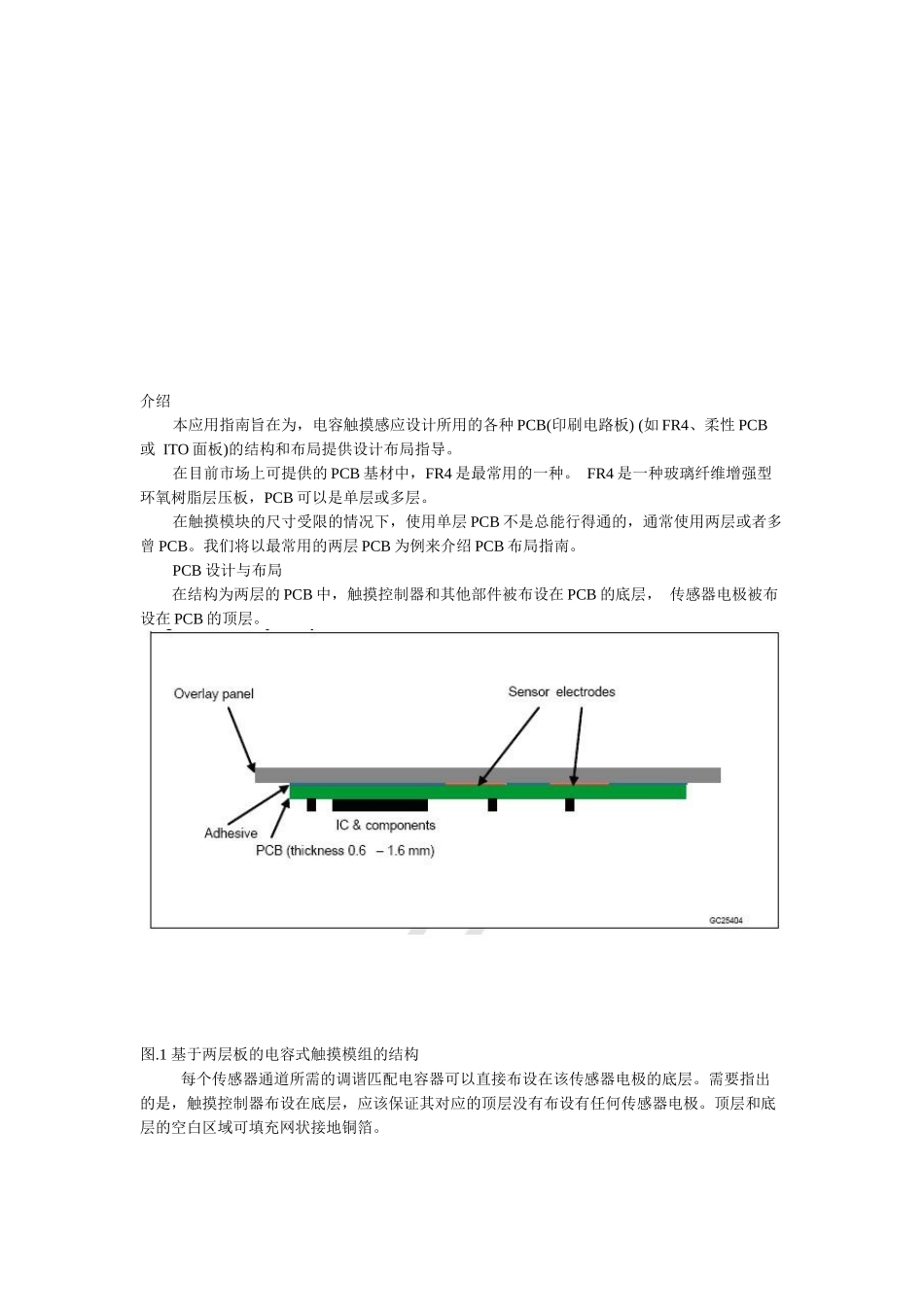

介绍本应用指南旨在为，电容触摸感应设计所用的各种 PCB(印刷电路板) (如 FR4、柔性 PCB 或 ITO 面板)的结构和布局提供设计布局指导
在目前市场上可提供的 PCB 基材中，FR4 是最常用的一种
FR4 是一种玻璃纤维增强型环氧树脂层压板，PCB 可以是单层或多层
在触摸模块的尺寸受限的情况下，使用单层 PCB 不是总能行得通的，通常使用两层或者多曾 PCB
我们将以最常用的两层 PCB 为例来介绍 PCB 布局指南
PCB 设计与布局 在结构为两层的 PCB 中，触摸控制器和其他部件被布设在 PCB 的底层， 传感器电极被布设在 PCB 的顶层
1 基于两层板的电容式触摸模组的结构每个传感器通道所需的调谐匹配电容器可以直接布设在该传感器电极的底层
需要指出的是，触摸控制器布设在底层，应该保证其对应的顶层没有布设有任何传感器电极
顶层和底层的空白区域可填充网状接地铜箔

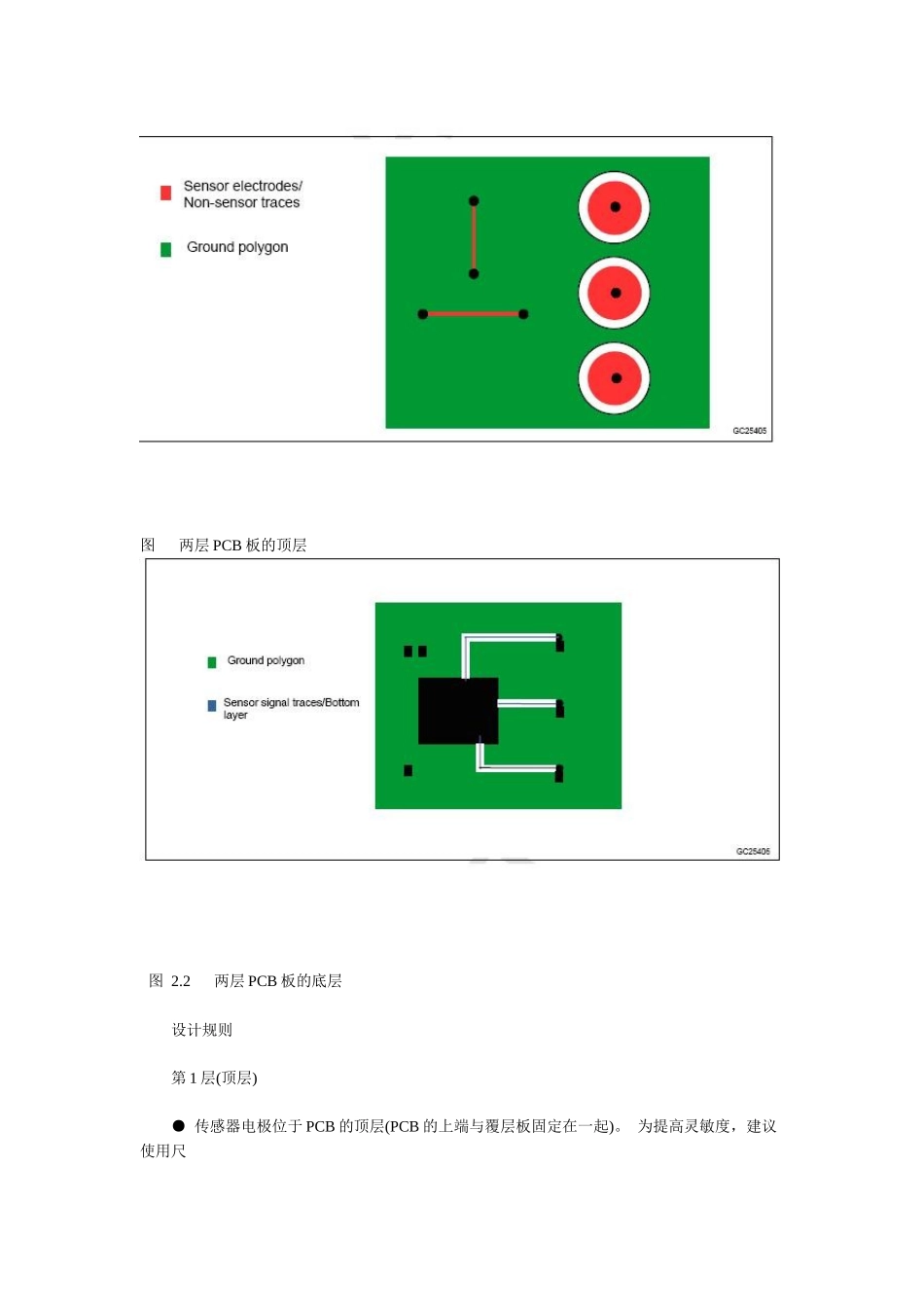

图 两层 PCB 板的顶层图 2
2 两层 PCB 板的底层 设计规则 第 1 层(顶层) ● 传感器电极位于 PCB 的顶层(PCB 的上端与覆层板固定在一起)

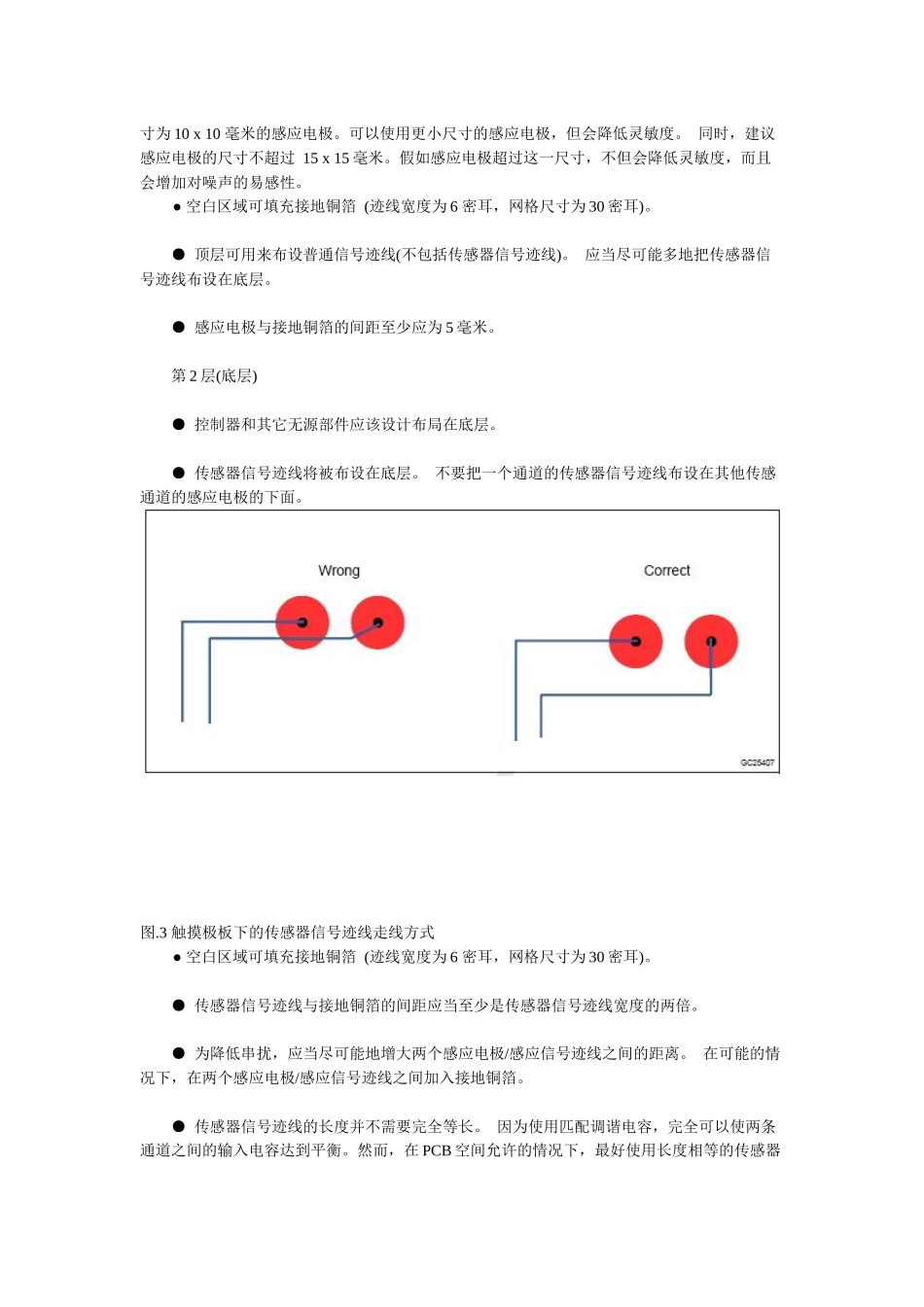

为提高灵敏度，建议使用尺寸为 10 x 10 毫米的感应电极
可以使用更小尺寸的感应电极，但会降低灵敏度
同时，建议感应电极的尺寸不超过 15 x 15 毫米
假如感应电极超过这一尺寸，不但会降低灵敏度，而且会增加对噪声的易感性
● 空白区域可填充接地铜箔 (迹线宽度为 6 密耳，网格尺寸为 30 密耳)
● 顶层可用来布设普通信号迹线(不包括传感器信号迹线)
应当尽可能多地把传感器信号迹线布设在底层
● 感应电极与接地铜箔的间距至少应为 5 毫米
第 2 层(底层) ● 控制器和其它无源部件应该设计布局在底层
● 传感器信号迹线将被布设在底层
不要把一个通道的传感器信号迹线布设在其他传感通道的感应电极的下面
