悬挑卸料平台标准化做法

悬挑卸料平台标准化做法_第1页
1/6
悬挑卸料平台标准化做法_第2页
2/6

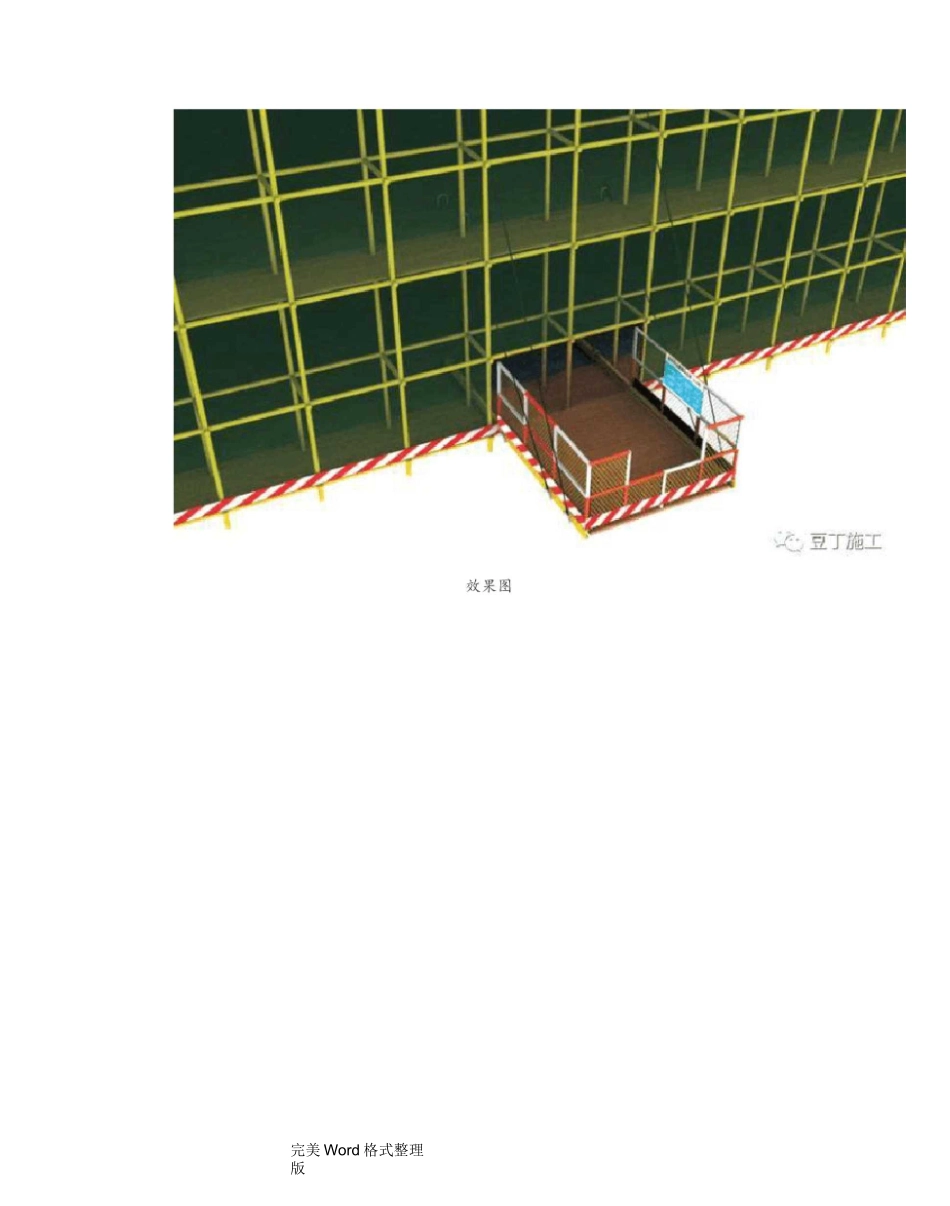

悬挑卸料平台标准化做法_第3页
3/6

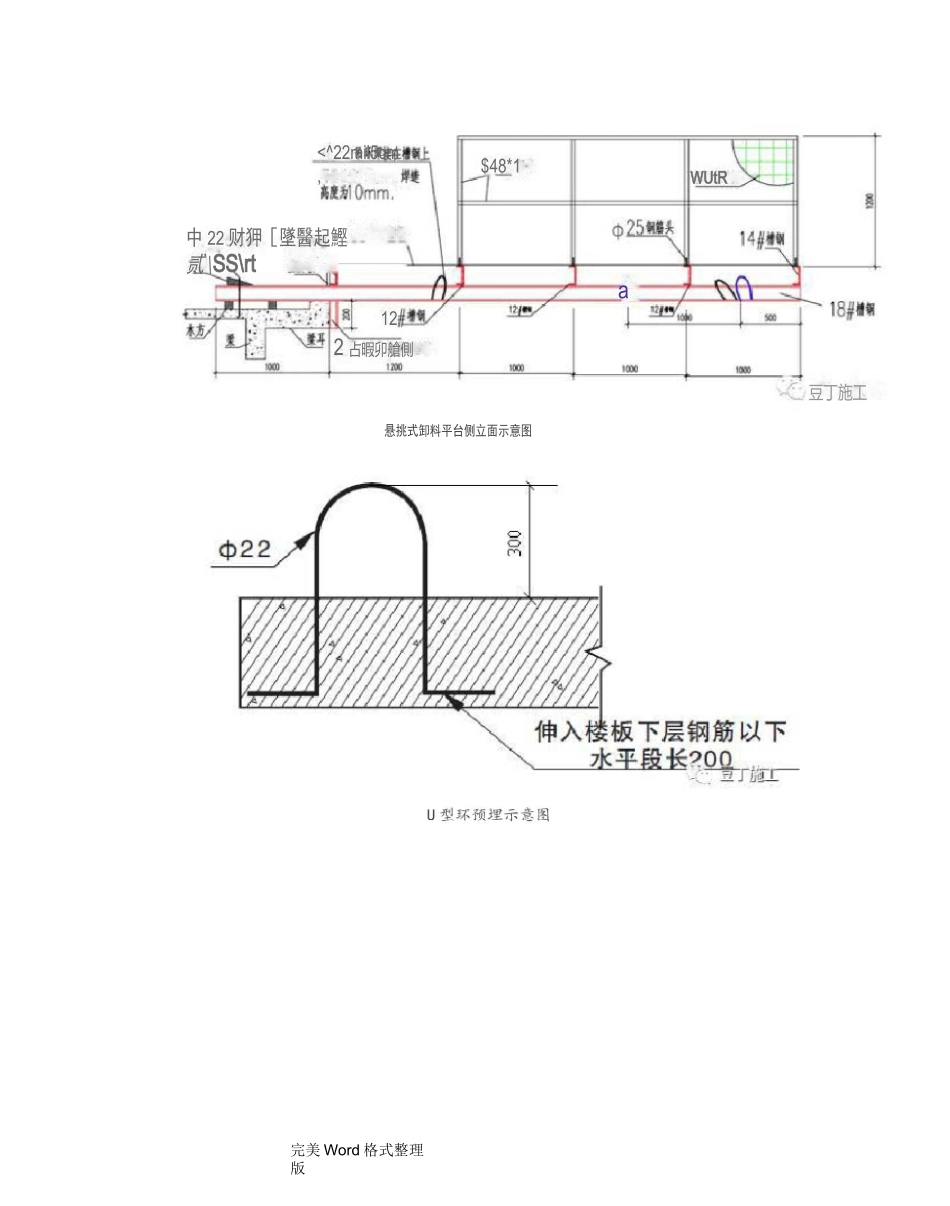

^OQOL 1200 2200完美 Word 格式整理版一、卸料平台概况悬挑式卸料平台,以槽钢作主次梁,焊接成平面受力框架,一端搁置在楼板上,一端用钢丝绳吊挂。悬挑式卸料平台分别在两个大区域阶段使用,裙房施工阶段和主楼施工阶段,裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。二、卸料平台设计思路为方便主体结构施工时周转材料的转运,主楼 2 层以上(含 2 层)需在结构周边拟定部位布置工具式卸料平台,卸料平台尺寸为 2.5 米宽,5 米长,采用 18#、14#、12#槽钢焊接而成。本工程卸料平台应采用型钢焊接成主框架,主挑梁型号采用 18 号槽钢,两侧应分别设置前后两道斜拉钢丝绳。锚固端预埋*22U 型环,每层预埋的钢筋锚环既是主挑梁锚固环,也作为斜拉钢丝绳吊。卸料平台底部应用花纹钢板焊接固定,与外架之间的间隙封闭连接。卸料平台两侧面设置固定的防护栏杆,其立杆与主挑梁焊接固定。防护栏杆内侧采用钢板网封闭,并挂设限载标志牌。外架平台处的横杆应采用搭接方式,以便拆改后,卸料平台能顺利安装和使用。卸料平台在使用过程中,将两侧及前方用模板竖向封闭,防止杂物坠落。三、悬挑式卸料平台标准化构造平台宽 3m,长 5.2m,锚入建筑物 1m,最大容许荷载 1t。采用[18a 槽钢作主梁,[14、[12 槽钢作次梁,间距 1000mm,6X19+1 钢丝绳(① 21.5mm),外侧钢丝绳距主梁端头 500mm,两道钢丝绳间距 1m。[14、[12 槽钢次梁两端头焊接① 25 短钢筋,上面插① 48X3.5 钢管作防护栏杆。防护栏杆高 1.2m,栏杆内侧挂密目安全网一道,下口设 180mm 高挡脚板。楼板内预埋① 22 钢筋锚环,固定[18a 槽钢主梁。四、悬挑式卸料平台标准做法图眉脚 i8#稽钢花纹钢板与槽铺joogj00^000.:3000:z悬挑式卸料平台平面示意图12#槽钢!oogcu完美 Word 格式整理版WUtRa12豆丁施工$48*12 占暇卯艙側<^22mil5cm,中 22 财狎[墜醫起鰹贰\SS\rt悬挑式卸料平台侧立面示意图完美 Word 格式整理版完美 Word 格式整理版此处为脚手架空档.使用时应张挂安全平网,并用完美 Word 格式整理版于平网上部铺设专用防滑脚手板.随楼层周转使豆丁五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的,安装移位拆除方便,周转率高。卸料平台的安装、移位、拆除均采用塔吊并辅以人工配合。为方便吊装并保证高空作业的安全,事先在工具式悬挑卸料平台两侧 20#槽钢主梁边焊接平台吊装环。安装前必...
