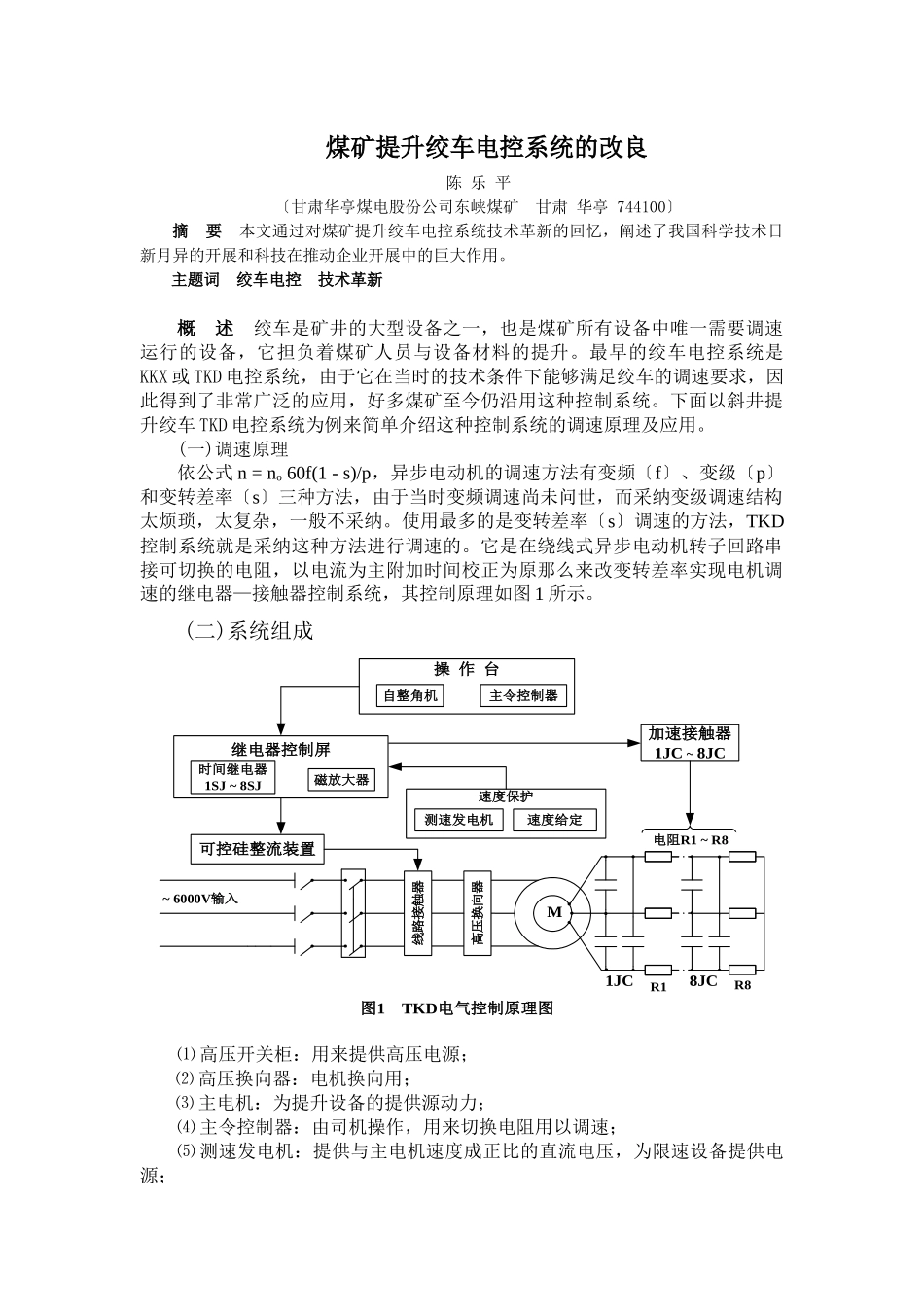

煤矿提升绞车电控系统的改良陈 乐 平〔甘肃华亭煤电股份公司东峡煤矿 甘肃 华亭 744100〕摘 要 本文通过对煤矿提升绞车电控系统技术革新的回忆，阐述了我国科学技术日新月异的开展和科技在推动企业开展中的巨大作用。主题词 绞车电控 技术革新概 述 绞车是矿井的大型设备之一，也是煤矿所有设备中唯一需要调速运行的设备，它担负着煤矿人员与设备材料的提升。最早的绞车电控系统是KKX 或 TKD 电控系统，由于它在当时的技术条件下能够满足绞车的调速要求，因此得到了非常广泛的应用，好多煤矿至今仍沿用这种控制系统。下面以斜井提升绞车 TKD 电控系统为例来简单介绍这种控制系统的调速原理及应用。(一)调速原理依公式 n = no 60f(1 - s)/p，异步电动机的调速方法有变频〔f〕、变级〔p〕和变转差率〔s〕三种方法，由于当时变频调速尚未问世，而采纳变级调速结构太烦琐，太复杂，一般不采纳。使用最多的是变转差率〔s〕调速的方法，TKD控制系统就是采纳这种方法进行调速的。它是在绕线式异步电动机转子回路串接可切换的电阻，以电流为主附加时间校正为原那么来改变转差率实现电机调速的继电器—接触器控制系统，其控制原理如图 1 所示。(二)系统组成⑴ 高压开关柜：用来提供高压电源；⑵ 高压换向器：电机换向用；⑶ 主电机：为提升设备的提供源动力；⑷ 主令控制器：由司机操作，用来切换电阻用以调速；⑸ 测速发电机：提供与主电机速度成正比的直流电压，为限速设备提供电源；加速接触器1JC ~ 8JC可控硅整流装置继电器控制屏 高压换向器操 作 台 ~ 6000V输入M图1 TKD电气控制原理图磁放大器时间继电器1SJ ~ 8SJ自整角机主令控制器速度保护 速度给定测速发电机电阻R1 ~ R8R8R18JC1JC线路接触器⑹ 直流发电机或可控硅整流装置：动力制动电源；⑺ 制动油泵和润滑油泵电动机：制动和润滑用；⑻ 电阻箱：附加在异步电机转子回路，用来调节电机转速；⑼ 继电器屏：包括加速沟通接触器和直流继电器等，以电流和时间为原那么，用来切换电阻。(三)电气回路⑴ 主回路 包括沟通拖动主回路和动力制动主回路两局部。⑵ 平安回路 是平安接触器 AC 线圈所在的回路，是根据?煤矿平安规程?的规定由主令控制器零位闭锁触头、制动手把闭锁触头、限速和过速继电器触头、监视继电器的常开触头、过卷开关及过卷恢复开关、闸瓦磨损开关等触头串连而成。当提升机正常的工作状态被破坏时，其相应的继电器或开关动作，断...
