电仪维护禁忌总结

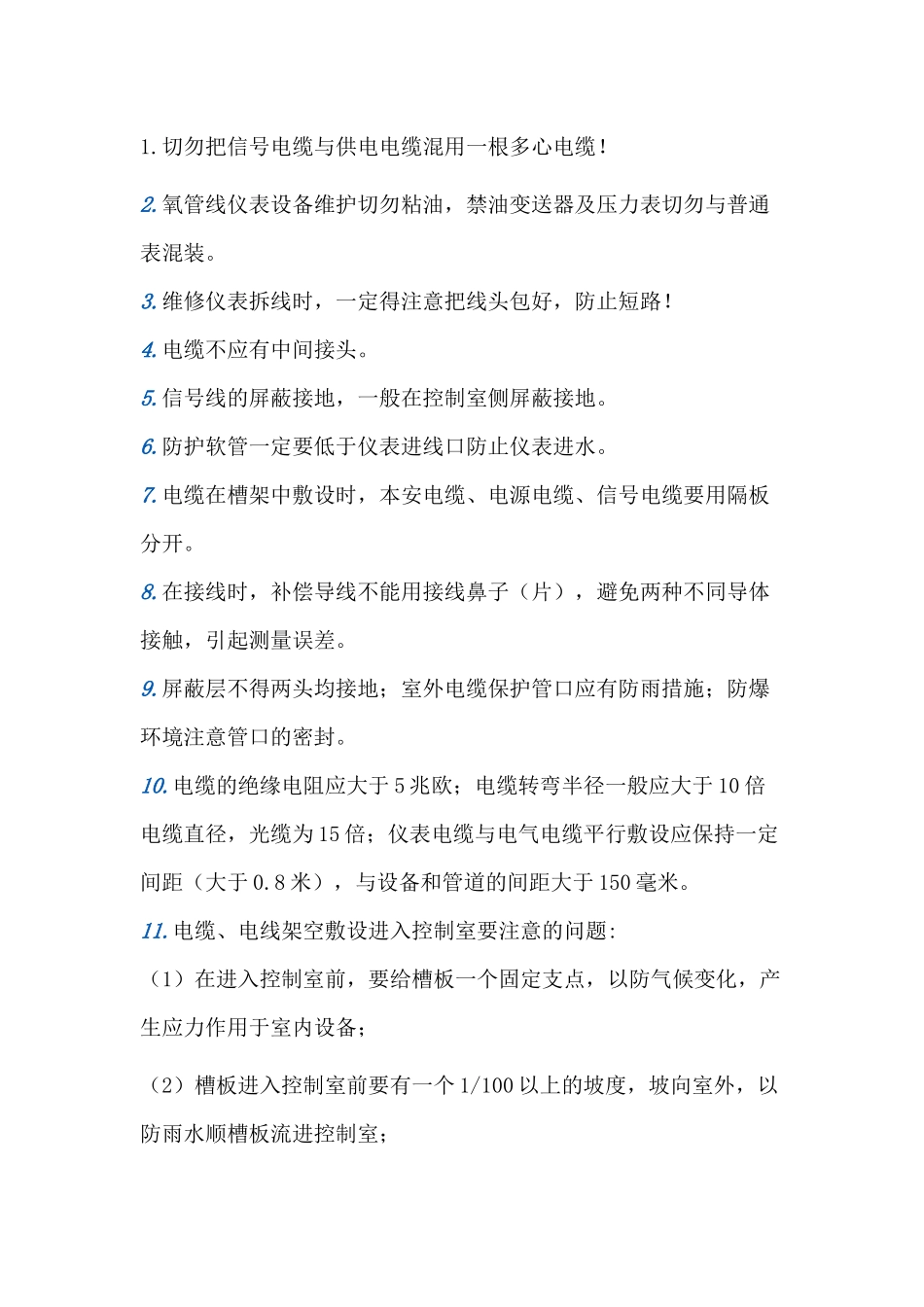

1.切勿把信号电缆与供电电缆混用一根多心电缆！2.氧管线仪表设备维护切勿粘油，禁油变送器及压力表切勿与普通表混装。3.维修仪表拆线时，一定得注意把线头包好，防止短路！4.电缆不应有中间接头。5.信号线的屏蔽接地，一般在控制室侧屏蔽接地。6.防护软管一定要低于仪表进线口防止仪表进水。7.电缆在槽架中敷设时，本安电缆、电源电缆、信号电缆要用隔板分开。8.在接线时，补偿导线不能用接线鼻子（片），避免两种不同导体接触，引起测量误差。9.屏蔽层不得两头均接地；室外电缆保护管口应有防雨措施；防爆环境注意管口的密封。10.电缆的绝缘电阻应大于 5 兆欧；电缆转弯半径一般应大于 10 倍电缆直径，光缆为 15 倍；仪表电缆与电气电缆平行敷设应保持一定间距（大于 0.8 米），与设备和管道的间距大于 150 毫米。11.电缆、电线架空敷设进入控制室要注意的问题:（1）在进入控制室前，要给槽板一个固定支点，以防气候变化，产生应力作用于室内设备；（2）槽板进入控制室前要有一个 1/100 以上的坡度，坡向室外，以防雨水顺槽板流进控制室；（3）进出控制室的穿墙出要封死，以防止老鼠和蚊虫类进入。12.FF 总线设计时，要在电源调节器和现场总线接线箱的终端加装终端器（电阻和电容串联连接）。13.给仪表管路的蒸汽伴热，伴热管最好用 12O.D.以上的，不然一旦路线长，很容易出现蒸汽不热，伴热效果不佳的情况。二、 仪器仪表篇1.流量仪表设计时，一定要根据测量介质、温度、压力选用合适的流量计类型，做好流量补偿。安装时应注意流量仪表的各种特殊要求。2.仪表设计进控制室的槽板时，为了防止雨水进入控制室，必须考虑上下弯，且做好密封处理。3.仪表风（仪表风指的是给各生产用气动动力，如气动阀，和用来控制和显示工艺参数的仪表用气。空气质量要求较高，压力稳定时仪表风要常开。）从总管引进时，阀门必须在管线正中心以上，最好在管线上方 90 度的位置，避免风线中的赃物进入仪表阀门中。4.热电阻测温，远距离传输不能采用两线制。5.仪表管道液压试验，对于奥氏体不锈钢管道进行实验时，水中氯离子含量不得超过 25PPM(百万分之）仪表工作接地应小于 1 欧姆，其他接地小于 4 欧姆。6.仪表的保护应该用防火布“石棉布”才对。不该用塑料袋。7.在氢气单元的使用的仪表必须达到防爆等级，和防护等级的要求，缺一不可。本安信号（电缆）和隔爆信号（电缆）不可以进同一个现场中间接线箱。8.仪表设计和安装时，如果温度仪表...
