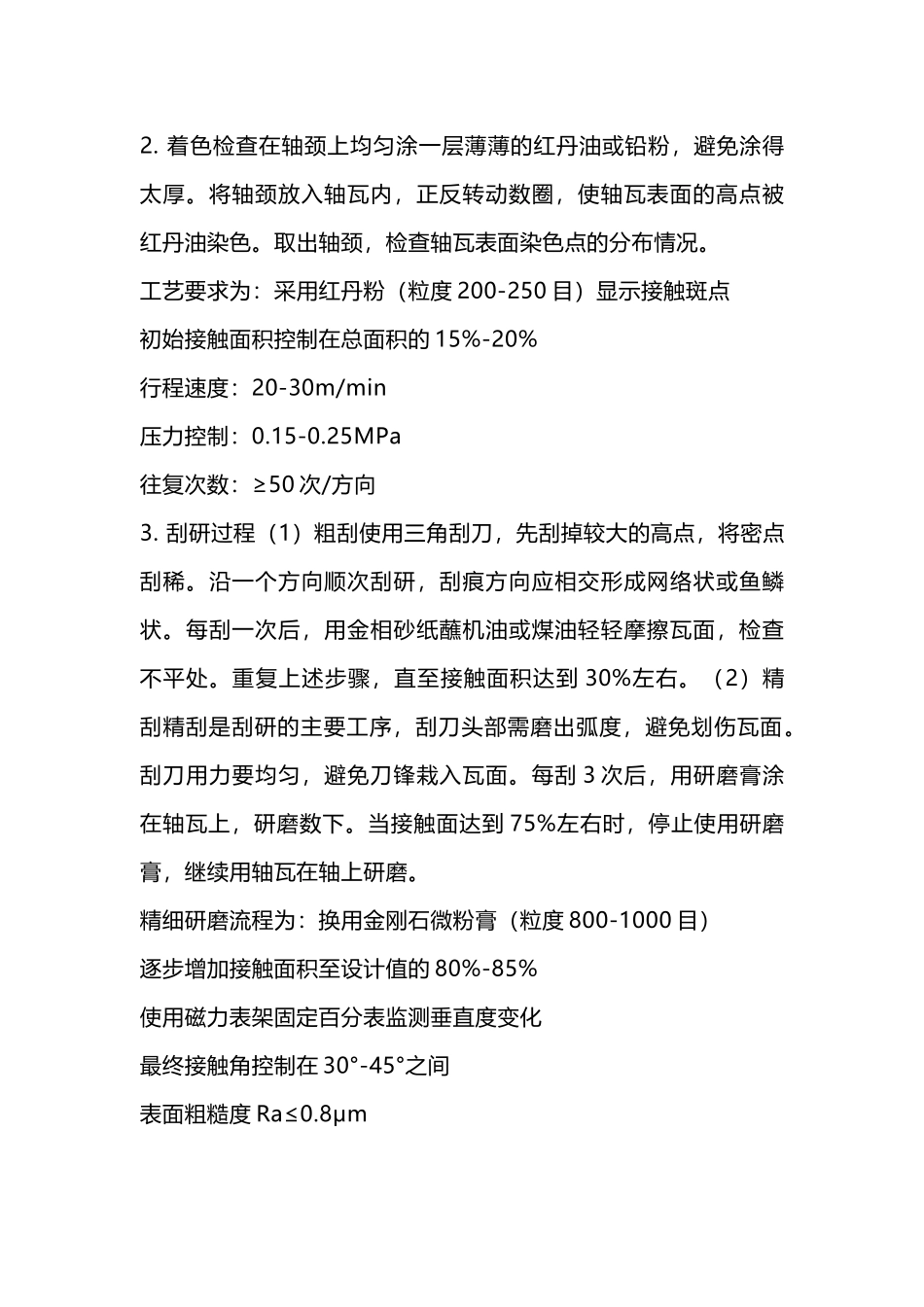

发电机轴瓦的刮研是确保轴瓦与轴颈良好接触、减少磨损和保证润滑的重要工艺，轴瓦通常是滑动轴承的一部分，用于支撑旋转轴，减少摩擦。刮研是一种机械加工方法，用来调整轴瓦和轴之间的接触面，确保良好的配合和润滑。深层需求可能包括如何正确执行刮研以提高轴承寿命，预防故障，或者解决已出现的振动 、异响等问题。要注意不同发电机型号可能有不同的要求，因此建议参考设备手册或厂家指导。如果有具体的问题情境，比如轴瓦磨损严重或有裂纹，可能需要更针对性的建议。以下是刮研发电机轴瓦的详细步骤：1. 准备工作工具准备：准备好刮刀（三角刮刀、平刃刮刀等）、研磨膏、塞尺、铅丝、白布、酒精或甲苯等。清洁工作：清洗轴瓦和轴颈，确保表面无油污、杂质。检查轴瓦：检查轴瓦是否有裂纹、脱壳、硬点或密集砂眼等缺陷。轴表面达到 ISO Class 5 级洁净度标准（NAS 1638）晾干时间≥4 小时（湿度＜60%RH）。形位公差检测为：轴颈圆柱度：≤0.01mm/m圆度误差：≤0.005mm轴向跳动：≤0.02mm（R 值）使用激光干涉仪或三坐标测量机检测确认轴瓦材质与转子材质硬度差符合设计要求（通常巴氏合金瓦为 HB80-100，钢轴 HRC58-62）进行金相分析检测脱碳层深度（≤0.15mm）。2. 着色检查在轴颈上均匀涂一层薄薄的红丹油或铅粉，避免涂得太厚。将轴颈放入轴瓦内，正反转动数圈，使轴瓦表面的高点被红丹油染色。取出轴颈，检查轴瓦表面染色点的分布情况。工艺要求为：采用红丹粉（粒度 200-250 目）显示接触斑点初始接触面积控制在总面积的 15%-20%行程速度：20-30m/min压力控制：0.15-0.25MPa往复次数：≥50 次/方向3. 刮研过程（1）粗刮使用三角刮刀，先刮掉较大的高点，将密点刮稀。沿一个方向顺次刮研，刮痕方向应相交形成网络状或鱼鳞状。每刮一次后，用金相砂纸蘸机油或煤油轻轻摩擦瓦面，检查不平处。重复上述步骤，直至接触面积达到 30%左右。（2）精刮精刮是刮研的主要工序，刮刀头部需磨出弧度，避免划伤瓦面。刮刀用力要均匀，避免刀锋栽入瓦面。每刮 3 次后，用研磨膏涂在轴瓦上，研磨数下。当接触面达到 75%左右时，停止使用研磨膏，继续用轴瓦在轴上研磨。精细研磨流程为：换用金刚石微粉膏（粒度 800-1000 目）逐步增加接触面积至设计值的 80%-85%使用磁力表架固定百分表监测垂直度变化最终接触角控制在 30°-45°之间表面粗糙度 Ra≤0.8μm4. 检查与调整间隙检查：用塞尺或铅丝法测量轴瓦与轴颈的径向间隙。接触...
