线束图面制图标准

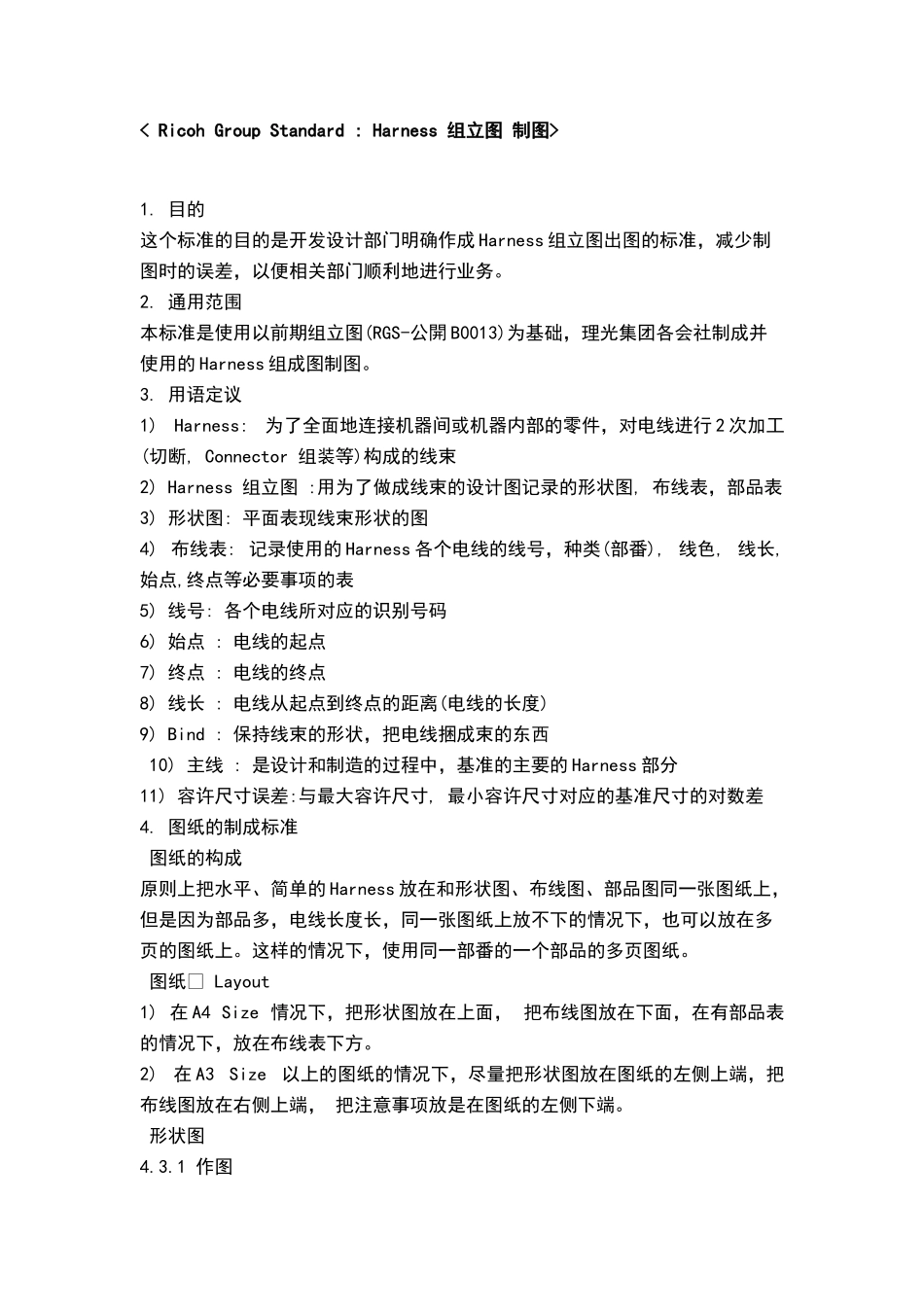

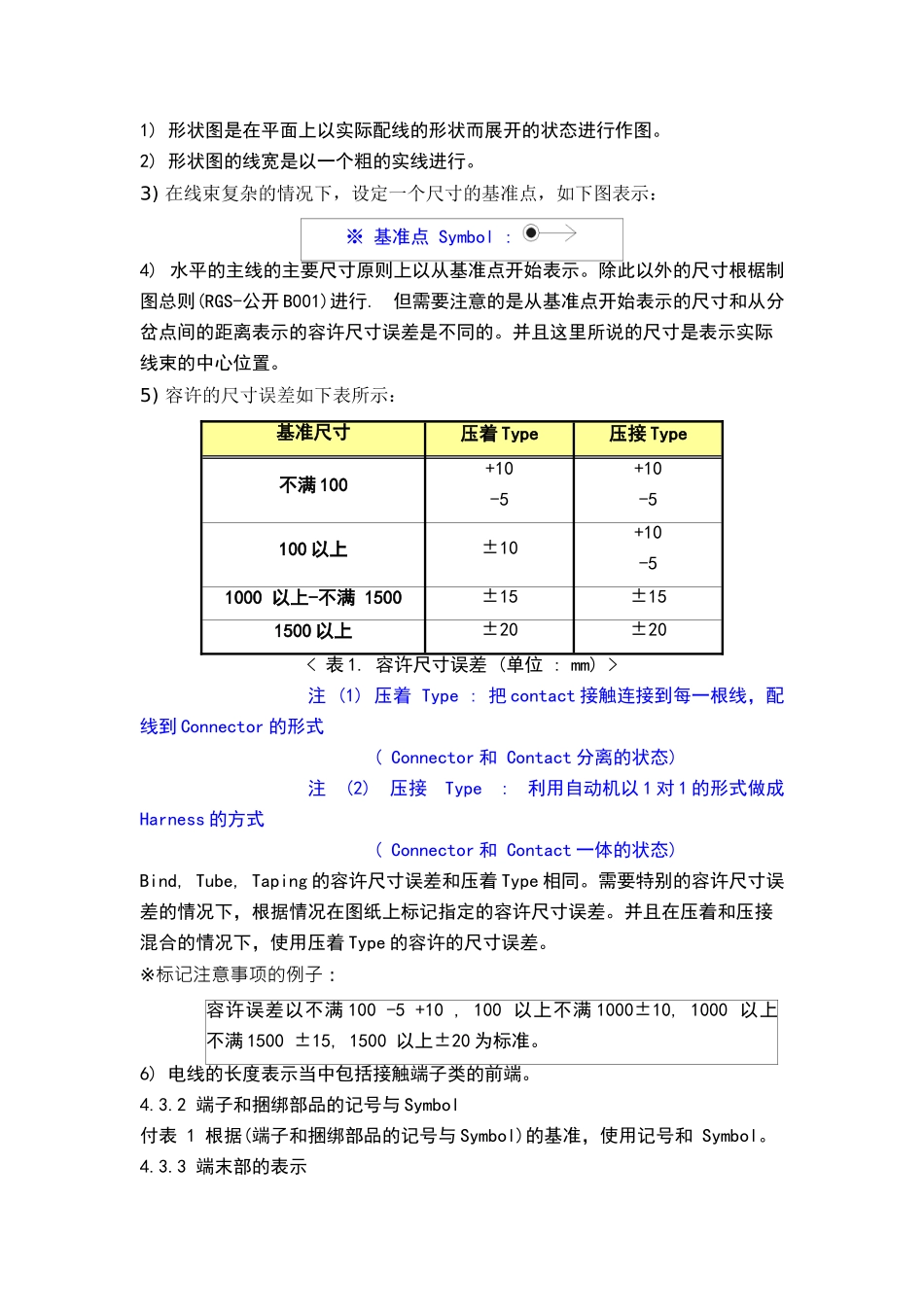

< Ricoh Group Standard : Harness 组立图 制图>1. 目的这个标准的目的是开发设计部门明确作成 Harness 组立图出图的标准，减少制图时的误差，以便相关部门顺利地进行业务。2. 通用范围本标准是使用以前期组立图(RGS-公開 B0013)为基础，理光集团各会社制成并使用的 Harness 组成图制图。 3. 用语定议1) Harness: 为了全面地连接机器间或机器内部的零件，对电线进行 2 次加工(切断, Connector 组装等)构成的线束2) Harness 组立图 :用为了做成线束的设计图记录的形状图, 布线表，部品表3) 形状图: 平面表现线束形状的图4) 布线表: 记录使用的 Harness 各个电线的线号，种类(部番), 线色, 线长, 始点,终点等必要事项的表5) 线号: 各个电线所对应的识别号码6) 始点 : 电线的起点7) 终点 : 电线的终点8) 线长 : 电线从起点到终点的距离(电线的长度)9) Bind : 保持线束的形状，把电线捆成束的东西 10) 主线 : 是设计和制造的过程中，基准的主要的 Harness 部分11) 容许尺寸误差:与最大容许尺寸, 最小容许尺寸对应的基准尺寸的对数差4. 图纸的制成标准 图纸的构成原则上把水平、简单的 Harness 放在和形状图、布线图、部品图同一张图纸上，但是因为部品多，电线长度长，同一张图纸上放不下的情况下，也可以放在多页的图纸上。这样的情况下，使用同一部番的一个部品的多页图纸。 图纸의 Layout 1) 在 A4 Size 情况下，把形状图放在上面， 把布线图放在下面，在有部品表的情况下，放在布线表下方。2) 在 A3 Size 以上的图纸的情况下，尽量把形状图放在图纸的左侧上端，把布线图放在右侧上端， 把注意事项放是在图纸的左侧下端。 形状图4.3.1 作图1) 形状图是在平面上以实际配线的形状而展开的状态进行作图。2) 形状图的线宽是以一个粗的实线进行。3) 在线束复杂的情况下，设定一个尺寸的基准点，如下图表示：※ 基准点 Symbol : 4) 水平的主线的主要尺寸原则上以从基准点开始表示。除此以外的尺寸根椐制图总则(RGS-公开 B001)进行. 但需要注意的是从基准点开始表示的尺寸和从分岔点间的距离表示的容许尺寸误差是不同的。并且这里所说的尺寸是表示实际线束的中心位置。5) 容许的尺寸误差如下表所示：基准尺寸压着 Type 压接 Type 不满 100 +10-5+10-5100 以上±10+10-51000 以上-不满 1500±15±151500 以上±20±20< 表 1. 容许尺寸误差 (单位 :...
