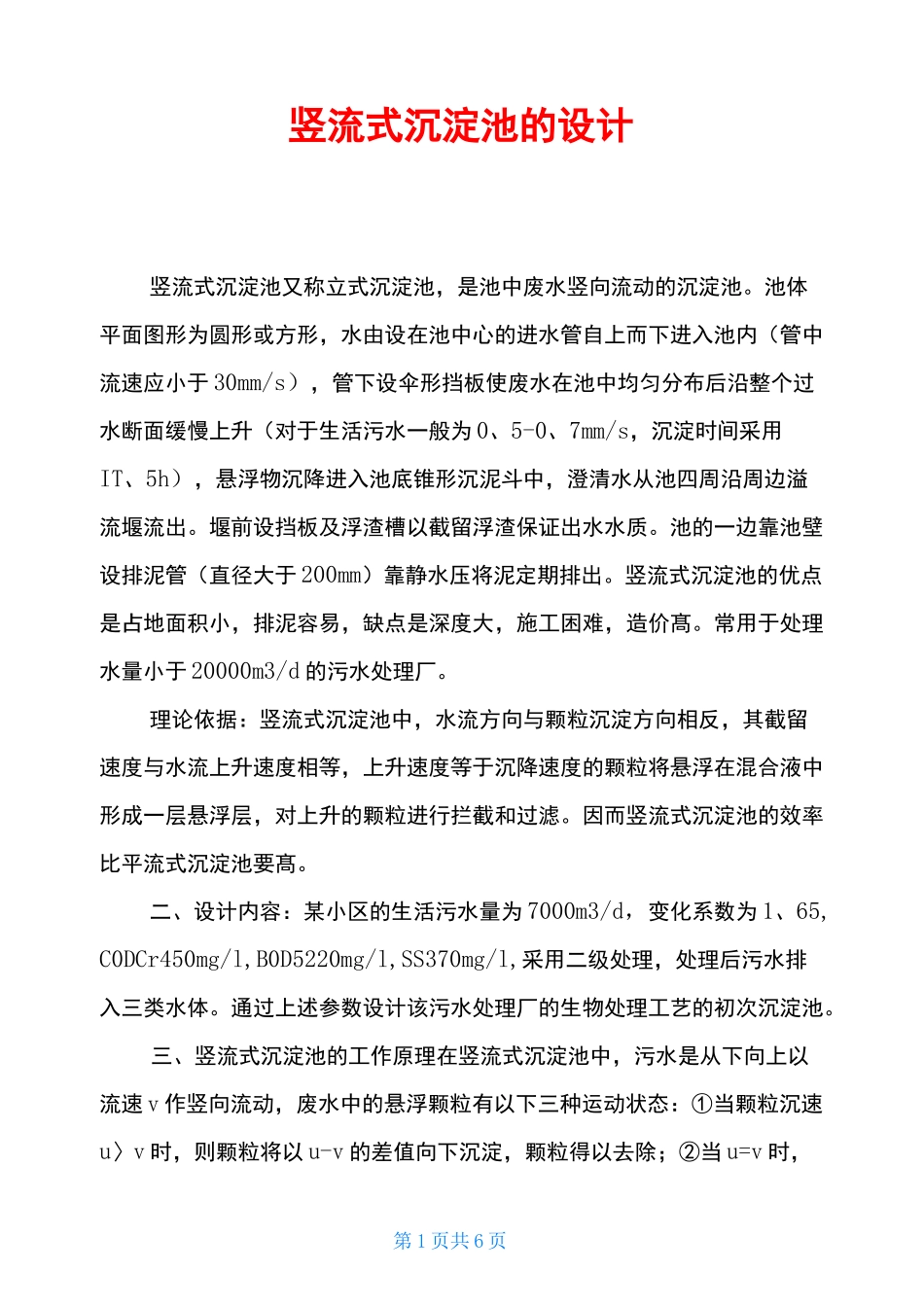

第 1 页共 6 页竖流式沉淀池的设计竖流式沉淀池又称立式沉淀池，是池中废水竖向流动的沉淀池。池体平面图形为圆形或方形，水由设在池中心的进水管自上而下进入池内（管中流速应小于 30mm/s），管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升（对于生活污水一般为 0、5-0、7mm/s，沉淀时间采用IT、5h），悬浮物沉降进入池底锥形沉泥斗中，澄清水从池四周沿周边溢流堰流出。堰前设挡板及浮渣槽以截留浮渣保证出水水质。池的一边靠池壁设排泥管（直径大于 200mm）靠静水压将泥定期排出。竖流式沉淀池的优点是占地面积小，排泥容易，缺点是深度大，施工困难，造价髙。常用于处理水量小于 20000m3/d 的污水处理厂。理论依据：竖流式沉淀池中，水流方向与颗粒沉淀方向相反，其截留速度与水流上升速度相等，上升速度等于沉降速度的颗粒将悬浮在混合液中形成一层悬浮层，对上升的颗粒进行拦截和过滤。因而竖流式沉淀池的效率比平流式沉淀池要髙。二、设计内容：某小区的生活污水量为 7000m3/d，变化系数为 1、65,C0DCr450mg/l,B0D5220mg/l,SS370mg/l,采用二级处理，处理后污水排入三类水体。通过上述参数设计该污水处理厂的生物处理工艺的初次沉淀池。三、竖流式沉淀池的工作原理在竖流式沉淀池中，污水是从下向上以流速 v 作竖向流动，废水中的悬浮颗粒有以下三种运动状态：①当颗粒沉速u〉v 时，则颗粒将以 u-v 的差值向下沉淀，颗粒得以去除；②当 u=v 时，第 2 页共 6 页则颗粒处于随遇状态，不下沉亦不上升；③当 u〈v 时，颗粒将不能沉淀下来，而会随上升水流带走。由此可知，当可沉颗粒属于自由沉淀类型时，其沉淀效果（在相同的表面水力负荷条件下）竖流式沉淀池的去除效率要比平流式沉淀池低。但当可沉颗粒属于絮凝沉淀类型时，则发生的情况就比较复杂。一方面，由于在池中的流动存在着各自相反的状态，就会出现上升着的颗粒与下降着的颗粒，同时还存在着上升颗粒与上升颗粒之间、下降颗粒与下降颗粒之间的相互接触、碰撞，致使颗粒的直径逐渐增大，有利于颗粒的沉淀。四、竖流式沉淀池的设计准则1、竖流式沉淀池的平面可为圆形、正方形或多角形。池的直径或池的边长一般不大于 8m，通常为 4〜7m，也有超过 10m 的。为了降低池的总高度，污泥区可采用多只污泥斗的方式。2、竖流式沉淀池的深、宽（径）比一般不大于 3，通常取 2。污水在中心管内的流速对悬浮颗粒的去除有一定的影响。当中心管底部不设...
