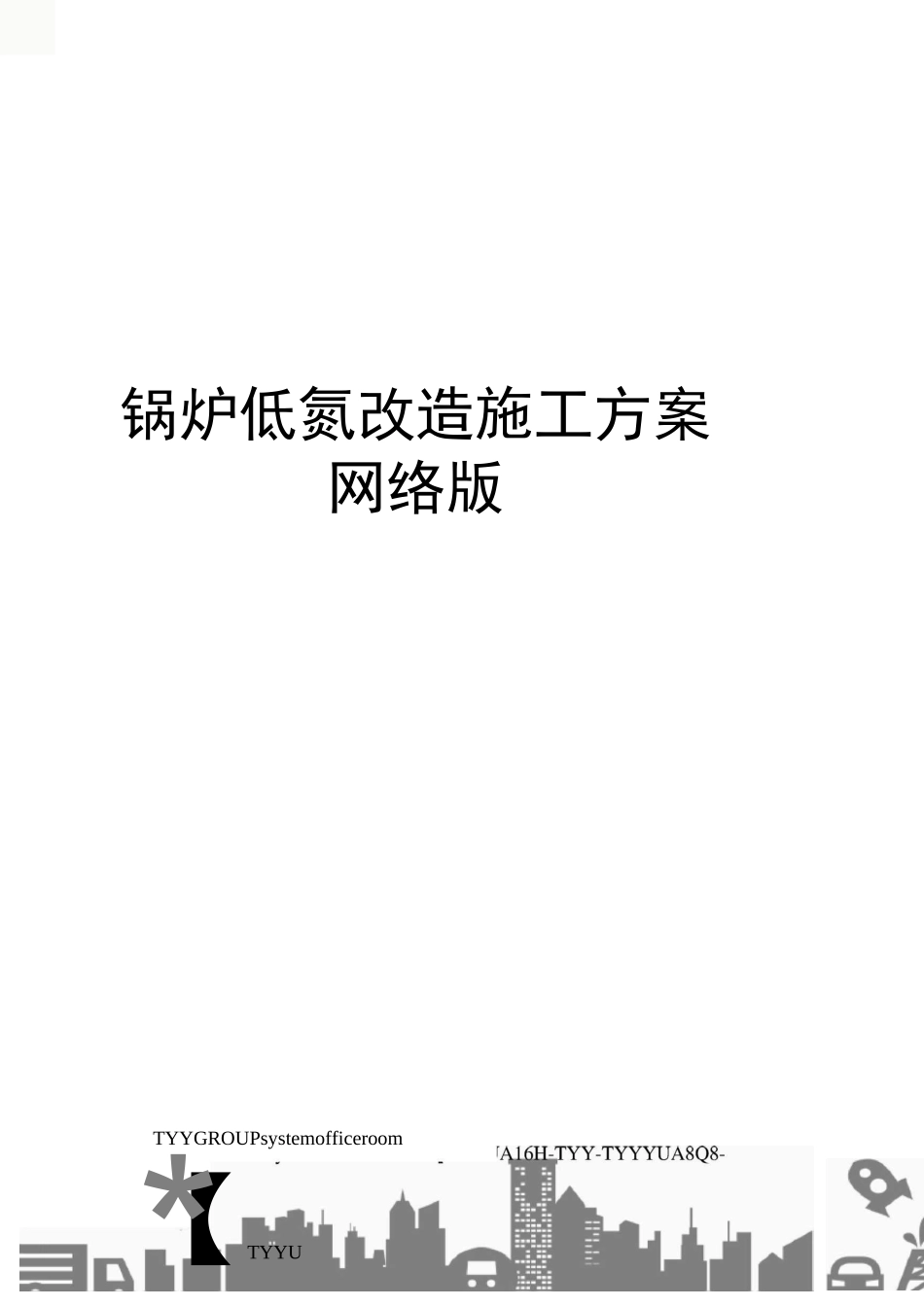

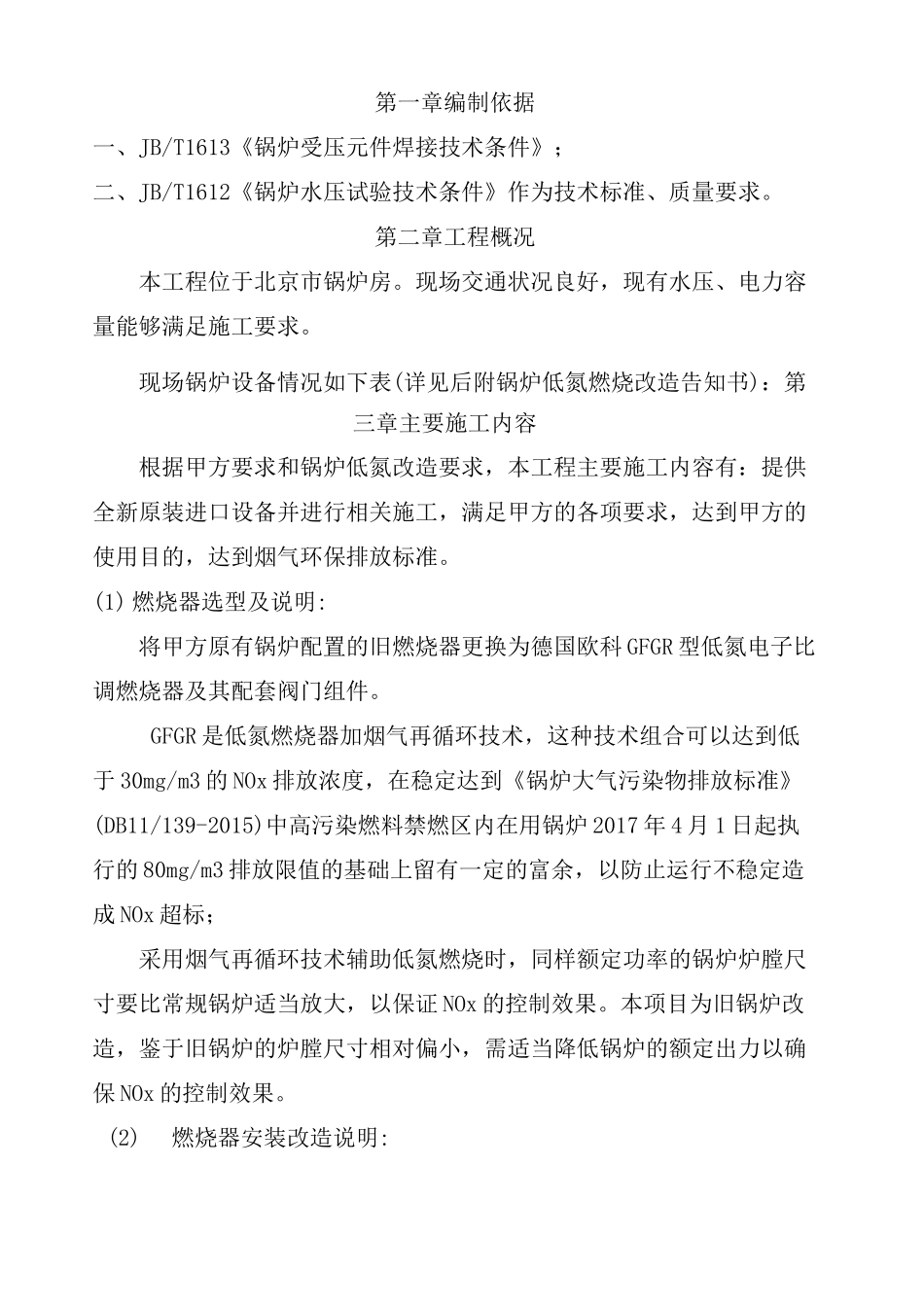

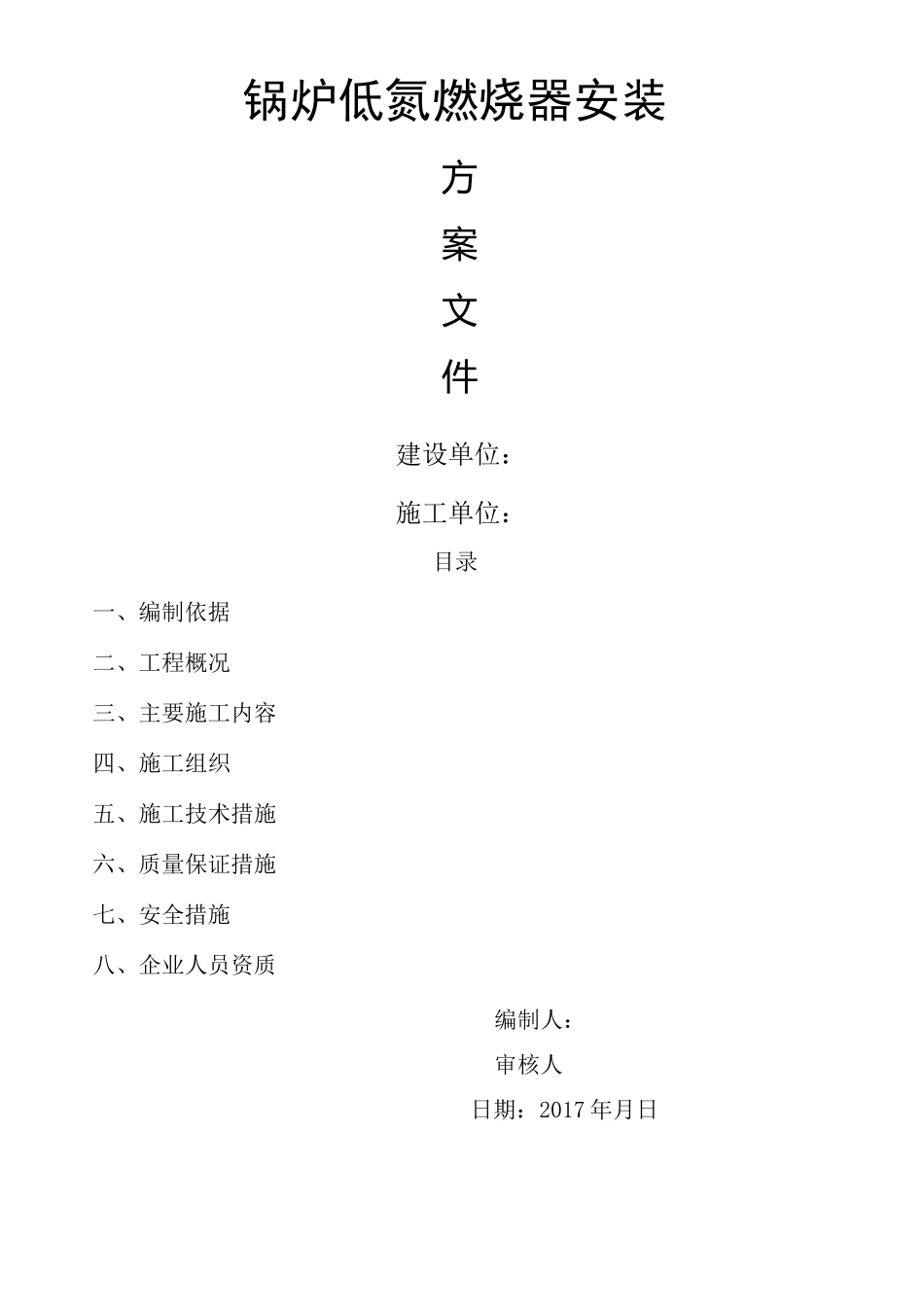

锅炉低氮改造施工方案网络版TYYGROUPsystemofficeroom【TYYU*锅炉低氮燃烧器安装方案文件建设单位:施工单位:目录一、编制依据二、工程概况三、主要施工内容四、施工组织五、施工技术措施六、质量保证措施七、安全措施八、企业人员资质编制人:审核人日期:2017 年月日*第一章编制依据一、JB/T1613《锅炉受压元件焊接技术条件》;二、JB/T1612《锅炉水压试验技术条件》作为技术标准、质量要求。第二章工程概况本工程位于北京市锅炉房。现场交通状况良好,现有水压、电力容量能够满足施工要求。现场锅炉设备情况如下表(详见后附锅炉低氮燃烧改造告知书):第三章主要施工内容根据甲方要求和锅炉低氮改造要求,本工程主要施工内容有:提供全新原装进口设备并进行相关施工,满足甲方的各项要求,达到甲方的使用目的,达到烟气环保排放标准。(1) 燃烧器选型及说明:将甲方原有锅炉配置的旧燃烧器更换为德国欧科 GFGR 型低氮电子比调燃烧器及其配套阀门组件。GFGR 是低氮燃烧器加烟气再循环技术,这种技术组合可以达到低于 30mg/m3 的 NOx 排放浓度,在稳定达到《锅炉大气污染物排放标准》(DB11/139-2015)中高污染燃料禁燃区内在用锅炉 2017 年 4 月 1 日起执行的 80mg/m3 排放限值的基础上留有一定的富余,以防止运行不稳定造成 NOx 超标;采用烟气再循环技术辅助低氮燃烧时,同样额定功率的锅炉炉膛尺寸要比常规锅炉适当放大,以保证 NOx 的控制效果。本项目为旧锅炉改造,鉴于旧锅炉的炉膛尺寸相对偏小,需适当降低锅炉的额定出力以确保 NOx 的控制效果。(2)燃烧器安装改造说明:锅炉燃烧器连接法兰改造:热水锅炉的燃烧器原有安装接口比 GFGR 型燃烧器所需接口要大,所以需要制作一块过渡安装法兰,安装法兰与锅炉原有旧法兰板满焊焊接连接,以达到连接稳固的目的。燃烧器燃烧头长度选择:根据不同的锅炉前炉墙的厚度,选用 GFGR 型燃烧器加长头,使燃烧器燃烧头伸入锅炉炉膛燃烧室之内,以保障燃烧时火焰完全在锅炉炉膛燃烧室内。燃烧器电气方面改造:GFGR 型燃烧器电机功率动力电源配线无需改口。控制线路进行改动;燃烧机自配控制柜须安装在燃烧器 3 米以内,完成该控制柜与燃烧器之间的电气布线和接线。烟气再循环管道施工:GFGR 型燃烧器的烟气再循环 FGR 接口口径为DN200 以上。整个 FGR 管路最多有 3 个 90 度弯头,总长度不超过 13 米。锅炉出口烟道的 FGR 取出管口必须是 45 度迎风面切口。整...
