钢结构厂房楼承板施工方案

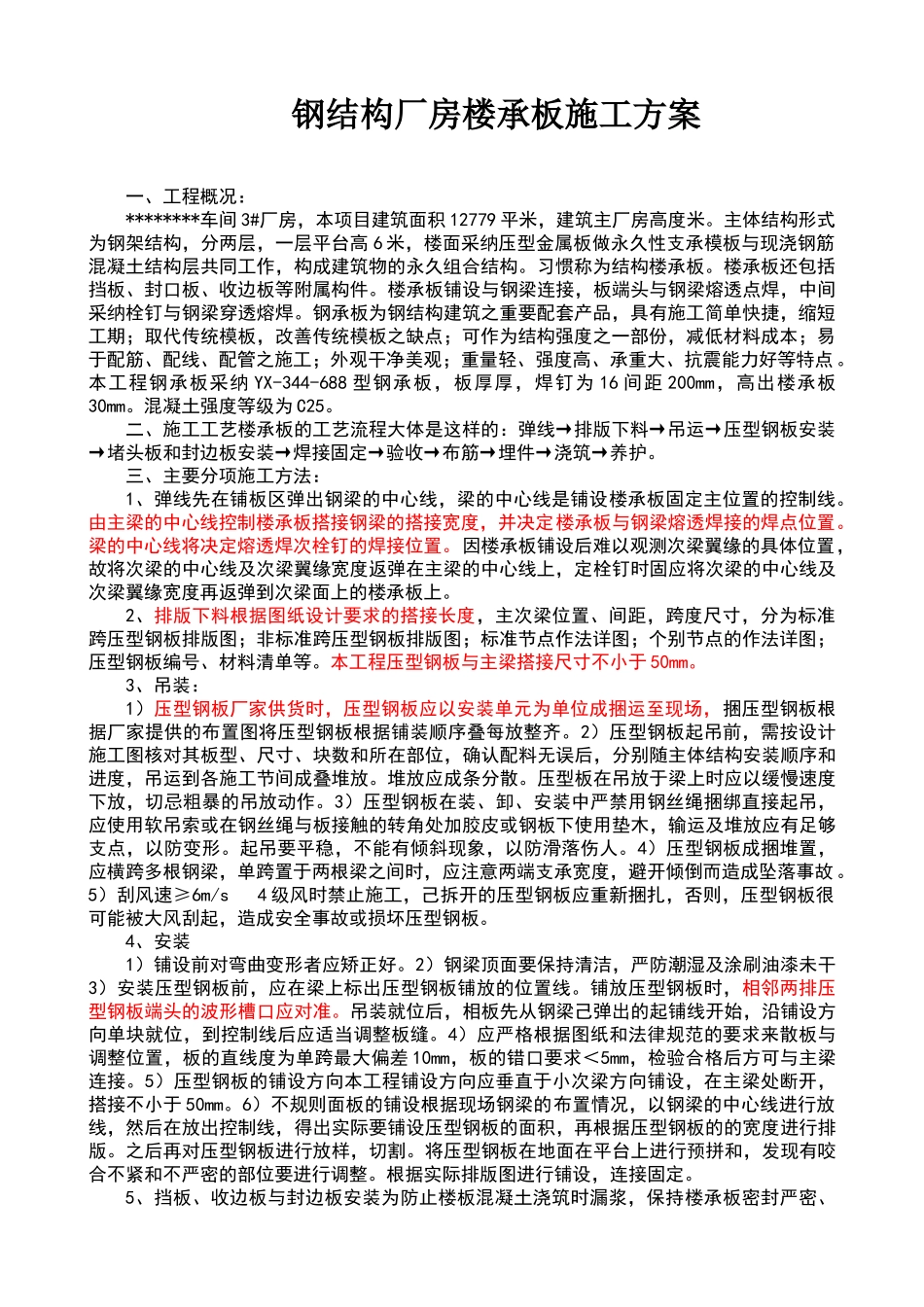

钢结构厂房楼承板施工方案_第1页
1/5

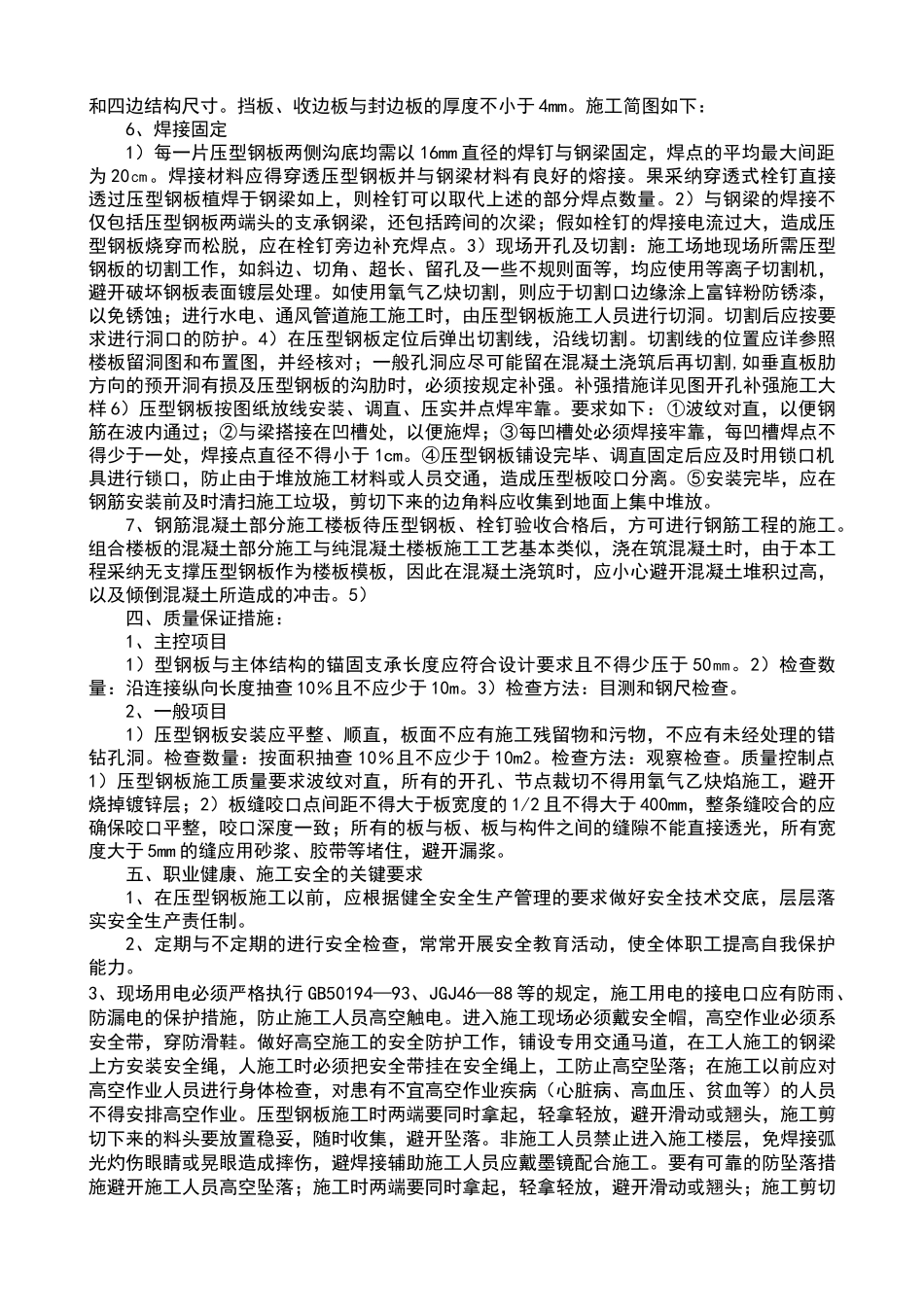

钢结构厂房楼承板施工方案_第2页
2/5

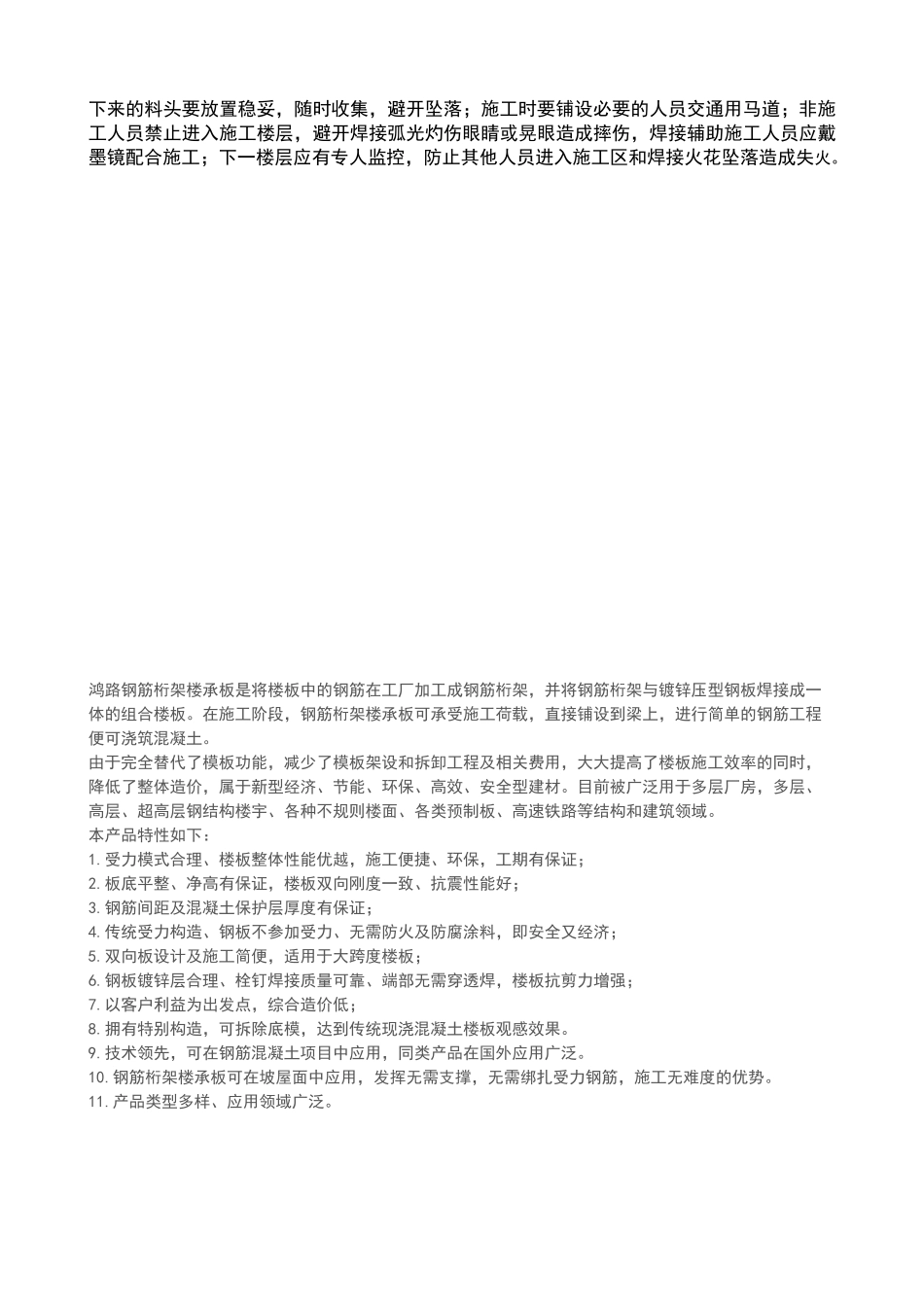

钢结构厂房楼承板施工方案_第3页
3/5
钢结构厂房楼承板施工方案一、工程概况:********车间 3#厂房,本项目建筑面积 12779 平米,建筑主厂房高度米。主体结构形式为钢架结构,分两层,一层平台高 6 米,楼面采纳压型金属板做永久性支承模板与现浇钢筋混凝土结构层共同工作,构成建筑物的永久组合结构。习惯称为结构楼承板。楼承板还包括挡板、封口板、收边板等附属构件。楼承板铺设与钢梁连接,板端头与钢梁熔透点焊,中间采纳栓钉与钢梁穿透熔焊。钢承板为钢结构建筑之重要配套产品,具有施工简单快捷,缩短工期;取代传统模板,改善传统模板之缺点;可作为结构强度之一部份,减低材料成本;易于配筋、配线、配管之施工;外观干净美观;重量轻、强度高、承重大、抗震能力好等特点 。本工程钢承板采纳 YX-344-688 型钢承板,板厚厚,焊钉为 16 间距 200mm,高出楼承板30mm。混凝土强度等级为 C25。二、施工工艺楼承板的工艺流程大体是这样的:弹线→排版下料→吊运→压型钢板安装→堵头板和封边板安装→焊接固定→验收→布筋→埋件→浇筑→养护。三、主要分项施工方法:1、弹线先在铺板区弹出钢梁的中心线,梁的中心线是铺设楼承板固定主位置的控制线。由主梁的中心线控制楼承板搭接钢梁的搭接宽度,并决定楼承板与钢梁熔透焊接的焊点位置。梁的中心线将决定熔透焊次栓钉的焊接位置。因楼承板铺设后难以观测次梁翼缘的具体位置,故将次梁的中心线及次梁翼缘宽度返弹在主梁的中心线上,定栓钉时固应将次梁的中心线及次梁翼缘宽度再返弹到次梁面上的楼承板上。2、排版下料根据图纸设计要求的搭接长度,主次梁位置、间距,跨度尺寸,分为标准跨压型钢板排版图;非标准跨压型钢板排版图;标准节点作法详图;个别节点的作法详图;压型钢板编号、材料清单等。本工程压型钢板与主梁搭接尺寸不小于 50mm。3、吊装:1)压型钢板厂家供货时,压型钢板应以安装单元为单位成捆运至现场,捆压型钢板根据厂家提供的布置图将压型钢板根据铺装顺序叠每放整齐。2)压型钢板起吊前,需按设计施工图核对其板型、尺寸、块数和所在部位,确认配料无误后,分别随主体结构安装顺序和进度,吊运到各施工节间成叠堆放。堆放应成条分散。压型板在吊放于梁上时应以缓慢速度下放,切忌粗暴的吊放动作。3)压型钢板在装、卸、安装中严禁用钢丝绳捆绑直接起吊,应使用软吊索或在钢丝绳与板接触的转角处加胶皮或钢板下使用垫木,输运及堆放应有足够支点,以防变形。起吊要平稳,不能有倾斜现象,以防滑落...
