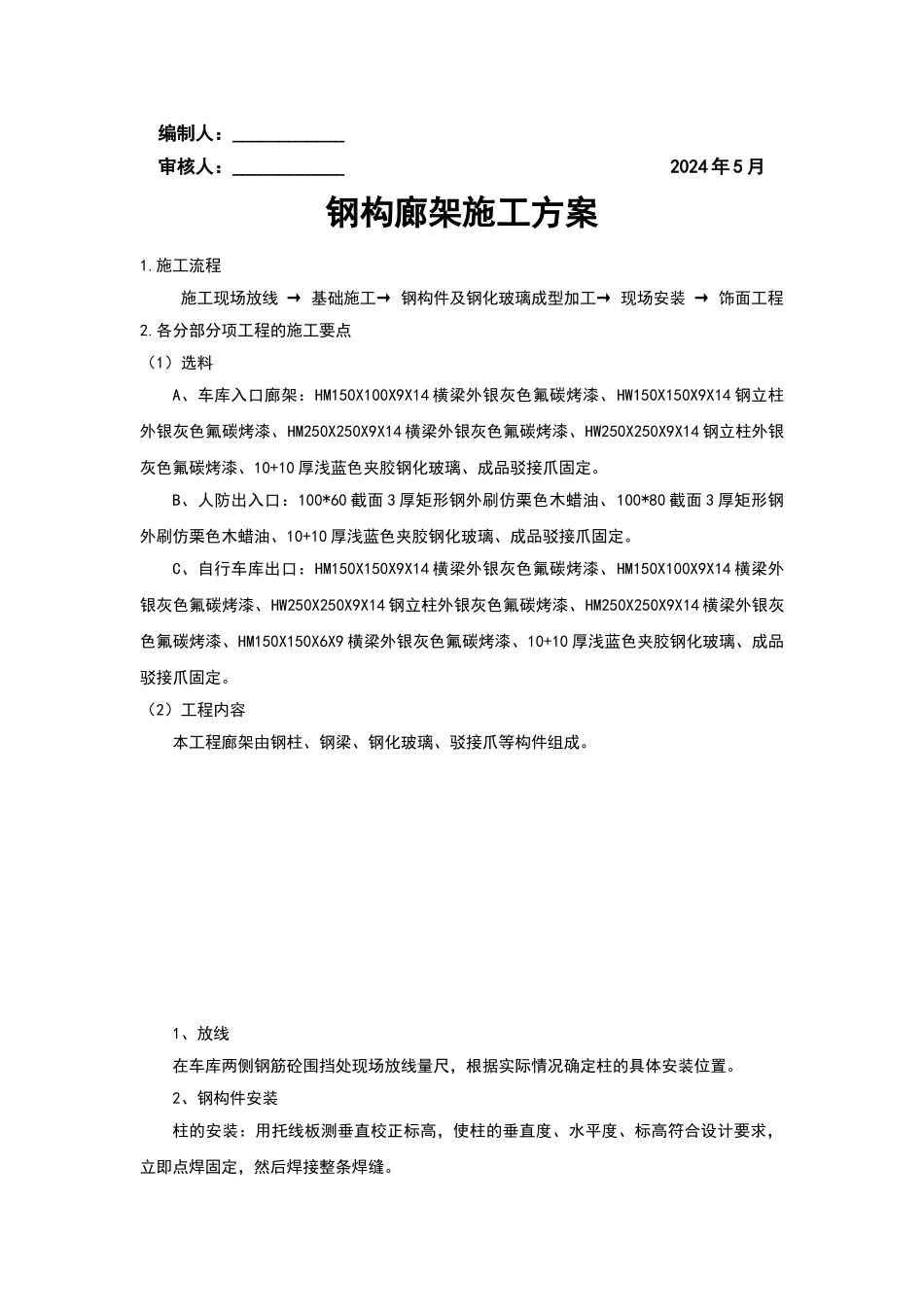

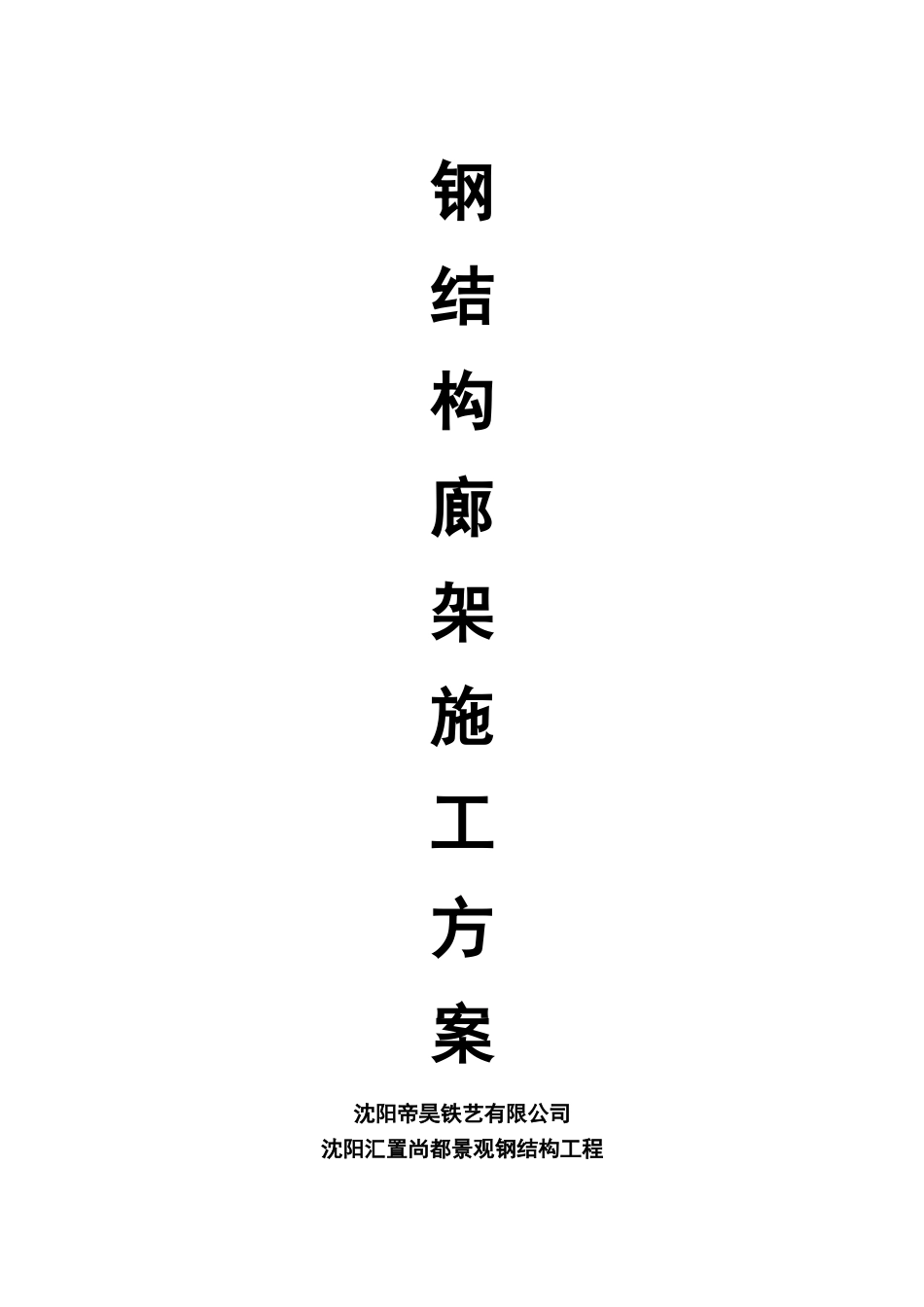

钢结构廊架施工方案沈阳帝昊铁艺有限公司沈阳汇置尚都景观钢结构工程编制人：____________ 审核人：____________ 2024 年 5 月 钢构廊架施工方案1.施工流程 施工现场放线 → 基础施工→ 钢构件及钢化玻璃成型加工→ 现场安装 → 饰面工程2.各分部分项工程的施工要点（1）选料A、车库入口廊架：HM150X100X9X14 横梁外银灰色氟碳烤漆、HW150X150X9X14 钢立柱外银灰色氟碳烤漆、HM250X250X9X14 横梁外银灰色氟碳烤漆、HW250X250X9X14 钢立柱外银灰色氟碳烤漆、10+10 厚浅蓝色夹胶钢化玻璃、成品驳接爪固定。B、人防出入口：100*60 截面 3 厚矩形钢外刷仿栗色木蜡油、100*80 截面 3 厚矩形钢外刷仿栗色木蜡油、10+10 厚浅蓝色夹胶钢化玻璃、成品驳接爪固定。C、自行车库出口：HM150X150X9X14 横梁外银灰色氟碳烤漆、HM150X100X9X14 横梁外银灰色氟碳烤漆、HW250X250X9X14 钢立柱外银灰色氟碳烤漆、HM250X250X9X14 横梁外银灰色氟碳烤漆、HM150X150X6X9 横梁外银灰色氟碳烤漆、10+10 厚浅蓝色夹胶钢化玻璃、成品驳接爪固定。（2）工程内容本工程廊架由钢柱、钢梁、钢化玻璃、驳接爪等构件组成。 1、放线在车库两侧钢筋砼围挡处现场放线量尺，根据实际情况确定柱的具体安装位置。2、钢构件安装柱的安装：用托线板测垂直校正标高，使柱的垂直度、水平度、标高符合设计要求，立即点焊固定，然后焊接整条焊缝。 梁的安装：利用吊车将钢梁吊起，用经纬仪准确定位，然后用焊机焊接梁柱使其成为一个整体。安装后对钢结构进行检查，检查钢构件是否满焊，安装是否符合要求。3、 钢化玻璃安装 将玻璃爪安装好，然后将生产好的钢化玻璃运送至施工场地，采纳吊车将玻璃一块一块吊至梁顶并安装好。然后有专业的打胶师傅将玻璃间的缝隙用密封胶打满密封。 4、挡墙两侧及压顶芝麻黑光面花岗岩铺贴（车库入口、自行车库出口）、米黄色真石漆墙面（人防出入口）。 5、油漆工程在室外高于 处作业时，应事先搭设好脚手架，并以不阻碍操作为准。首先方钢柱表面基层面上的灰尘、油污、斑点、胶迹等用刮刀或碎玻璃片刮除洁净。然后再刷涂料。6、最后对廊架进行细部检查，如遇质量等问题需及时进行返修直至合格。
