超高层超厚筏板钢筋型钢支架方案

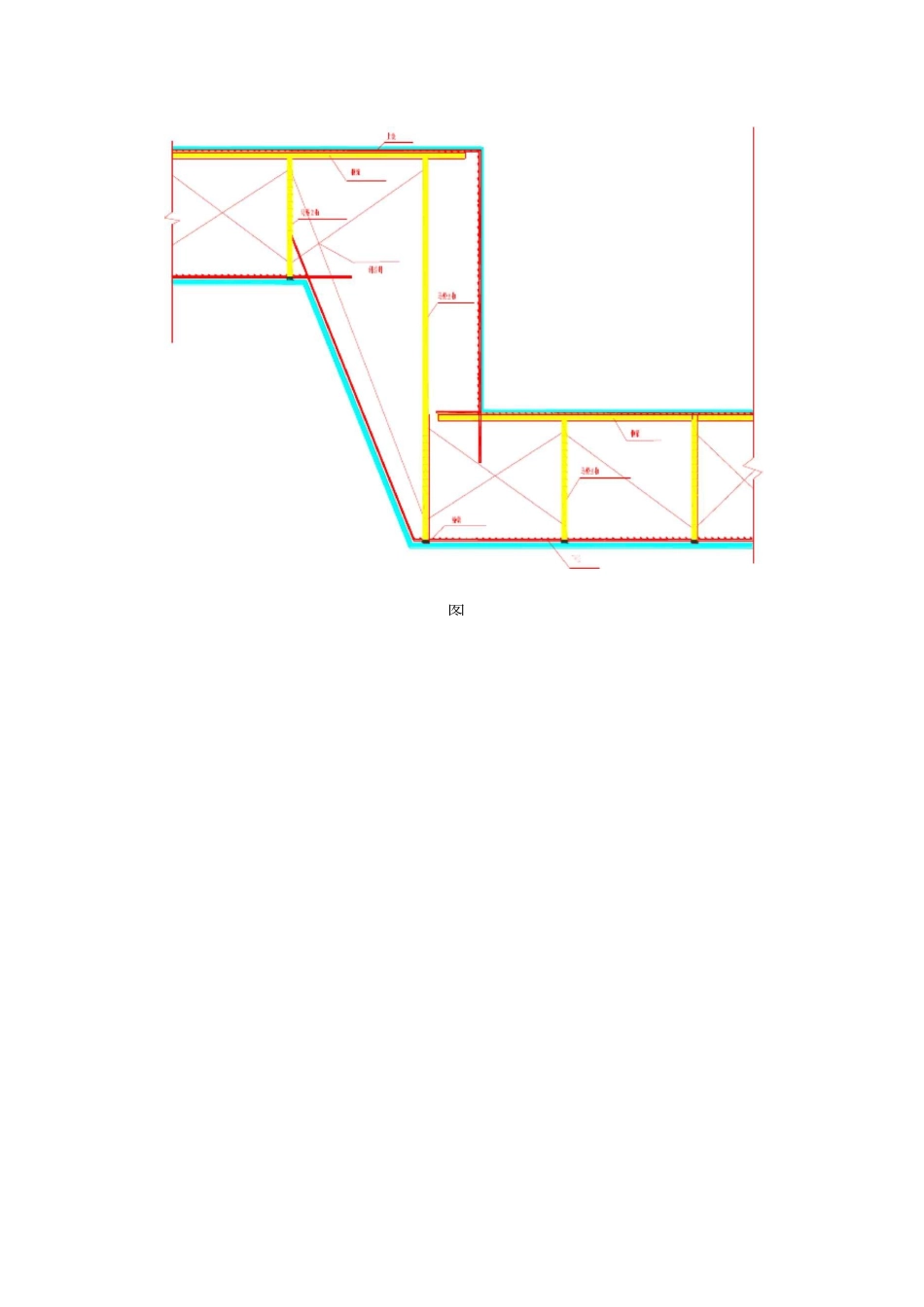

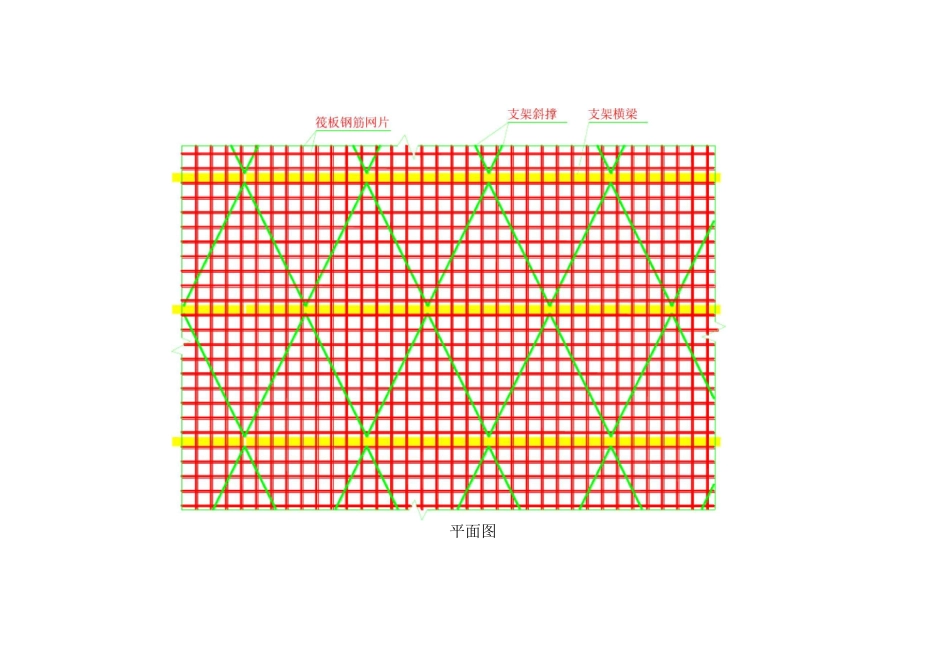

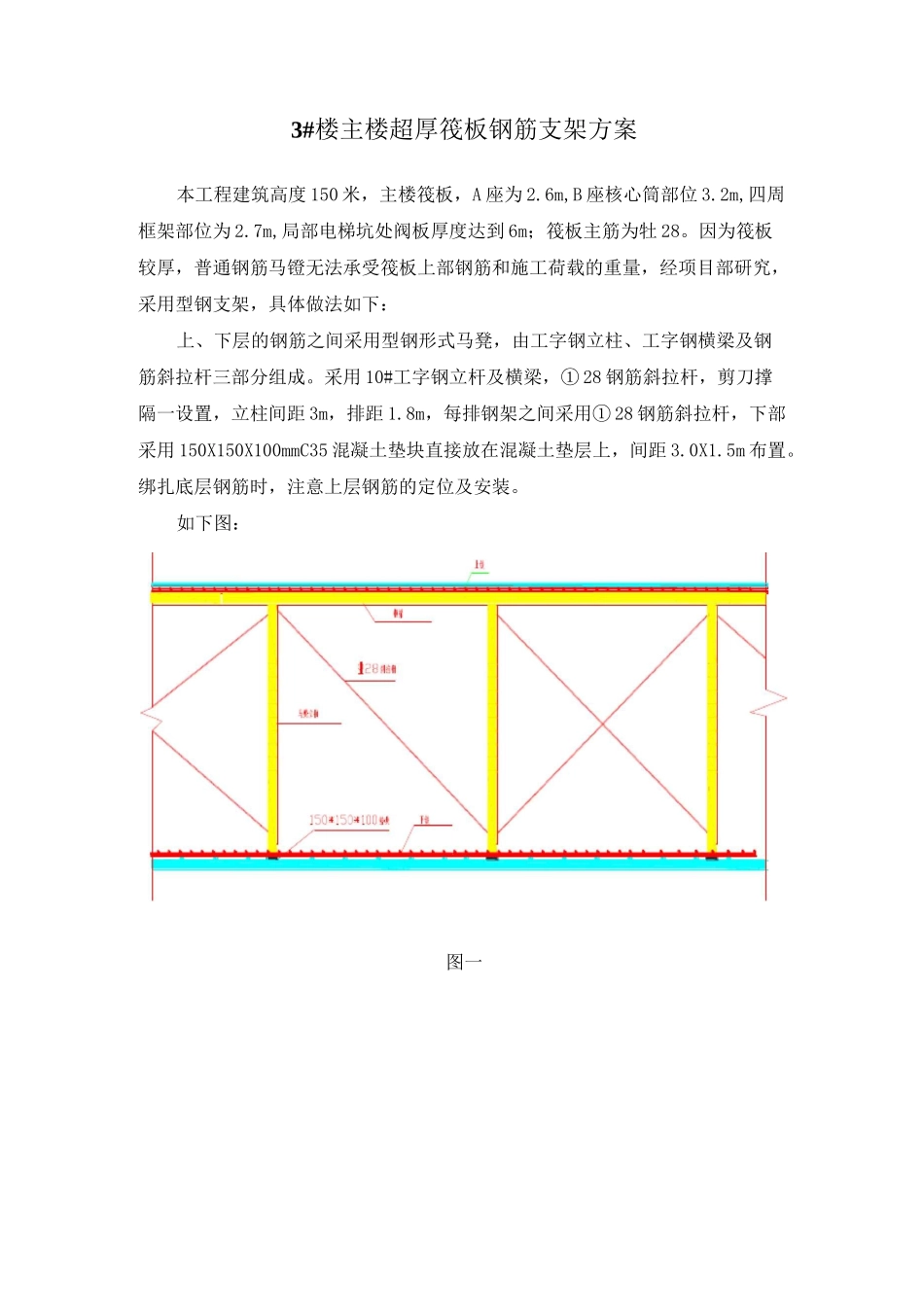

3#楼主楼超厚筏板钢筋支架方案本工程建筑高度 150 米，主楼筏板，A 座为 2.6m,B 座核心筒部位 3.2m,四周框架部位为 2.7m,局部电梯坑处阀板厚度达到 6m；筏板主筋为牡 28。因为筏板较厚，普通钢筋马镫无法承受筏板上部钢筋和施工荷载的重量，经项目部研究，采用型钢支架，具体做法如下：上、下层的钢筋之间采用型钢形式马凳，由工字钢立柱、工字钢横梁及钢筋斜拉杆三部分组成。采用 10#工字钢立杆及横梁，① 28 钢筋斜拉杆，剪刀撑隔一设置，立柱间距 3m，排距 1.8m，每排钢架之间采用① 28 钢筋斜拉杆，下部采用 150X150X100mmC35 混凝土垫块直接放在混凝土垫层上，间距 3.0X1.5m 布置。绑扎底层钢筋时，注意上层钢筋的定位及安装。如下图：图一R电梯基图平面图附：计算书一、参数信息型钢支架一般按排布置，立柱和上层一般采用型钢，斜杆采用钢筋，焊接成一片进行布置。对水平杆，进行强度和刚度验算，对立柱和斜杆，进行强度和稳定验算。作用的荷载包括自重和施工荷载。钢筋支架所承受的荷载包括上层钢筋的自重、施工人员及施工设备荷载。钢筋支架的材料根据上下层钢筋间距的大小以及荷载的大小来确定，可采用钢筋或者型钢。上层钢筋的自重荷载标准值为 1.44kN/m；施工设备荷载标准值为 1.440kN/m；施工人员荷载标准值为 1.440kN/m；横梁的截面抵抗矩 w=49.000cm3；横梁钢材的弹性模量 E=2.05X105N/mm2；横梁的截面惯性矩 1=245.000cm4；立柱的高度 h=3.00m；立柱的间距 l 二 3.00m；钢材强度设计值彳=235.00N/mm2；二、支架横梁的计算支架横梁按照三跨连续梁进行强度和挠度计算，支架横梁在小横杆的上面。按照支架横梁上面的脚手板和活荷载作为均布荷载计算支架横梁的最大弯矩和变形。1. 均布荷载值计算静荷载的计算值 q1=1.2X1.44=1.73kN/m活荷载的计算值 q2=1.4X1.44+1.4X1.44=4.03kN/ma1\A1支架横梁计算荷载组合简图(跨中最大弯矩和跨中最大挠度)支架横梁计算荷载组合简图(支座最大弯矩)2.强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩M1max=0.08q1l2+0.10q2l2跨中最大弯矩为M]=(0.08X1.73+0.10X4.03)X3.002=4.873kN•m 支座最大弯矩计算公式如下：M2max=-O.1Oq1l2-0.117q2l2支座最大弯矩为M2=—(0.10X1.73+0.117X4.03)X3.002=-5.801kN・m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算：0=5.801x106/49000.00=118.386N/mm2支架横梁的计算强度小于 235.00N/mm2,满足要求！3.挠度计算最大挠...
