顽固辐射骚扰整改方法

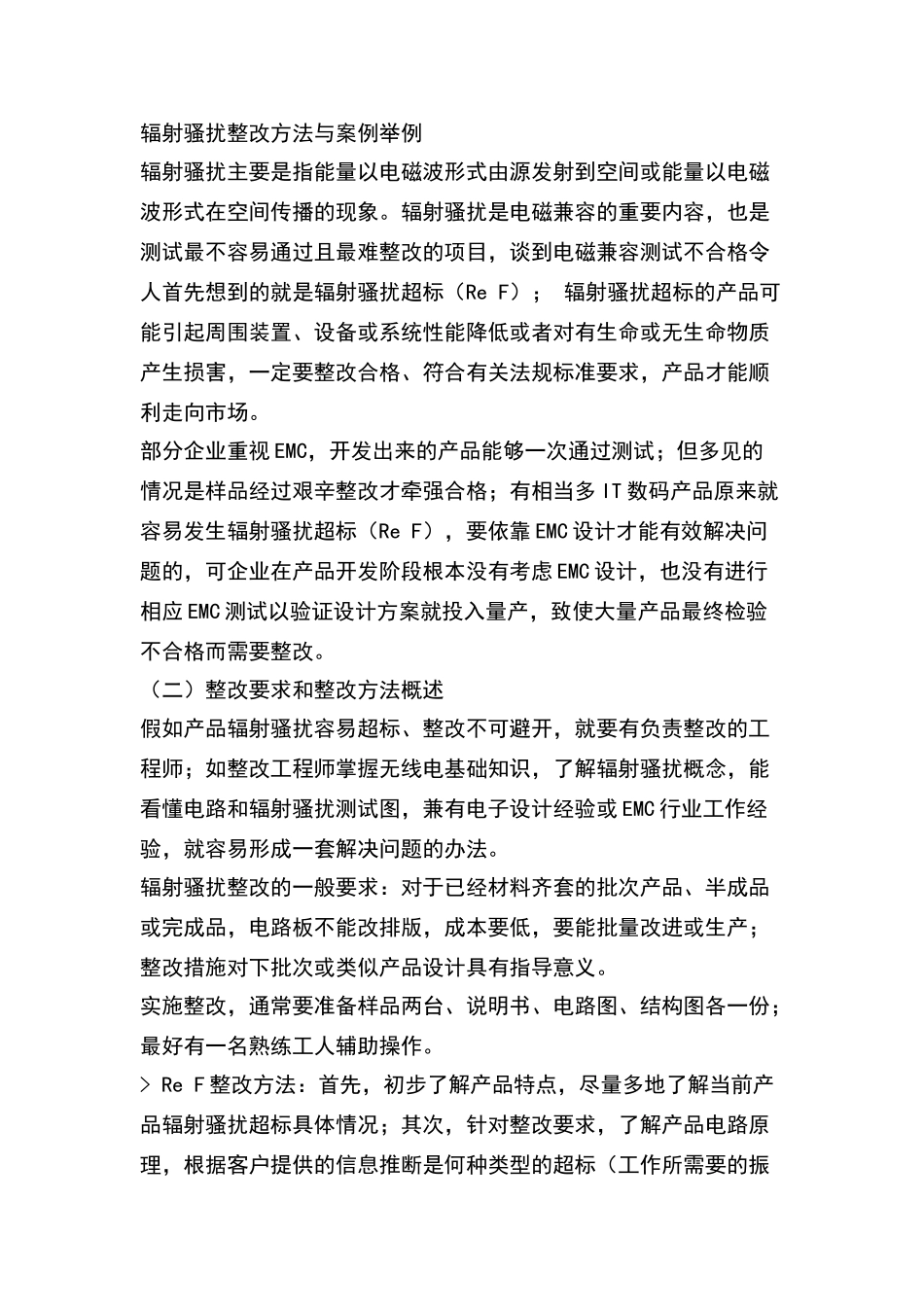

顽固辐射骚扰整改方法_第1页
1/14

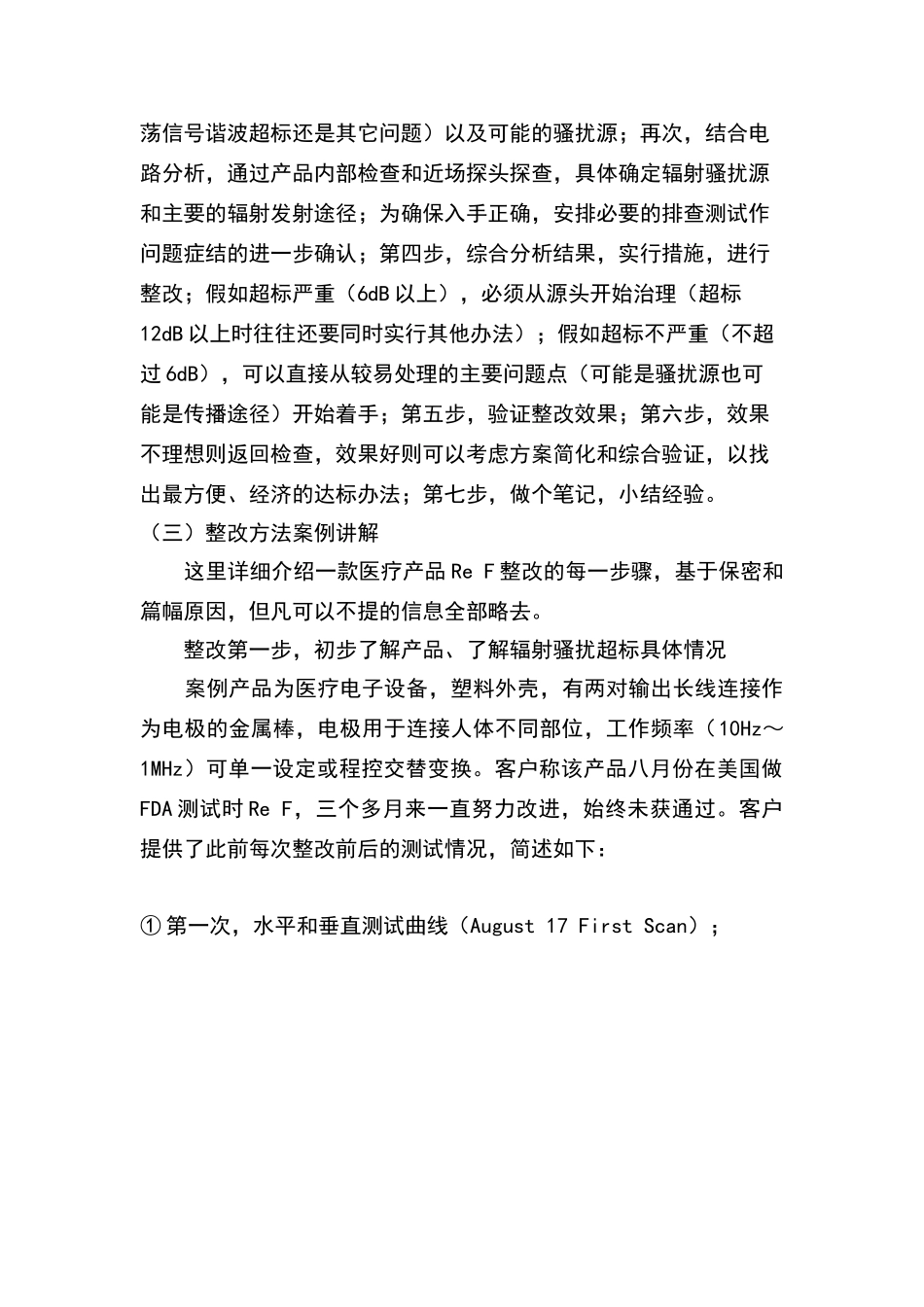

顽固辐射骚扰整改方法_第2页
2/14

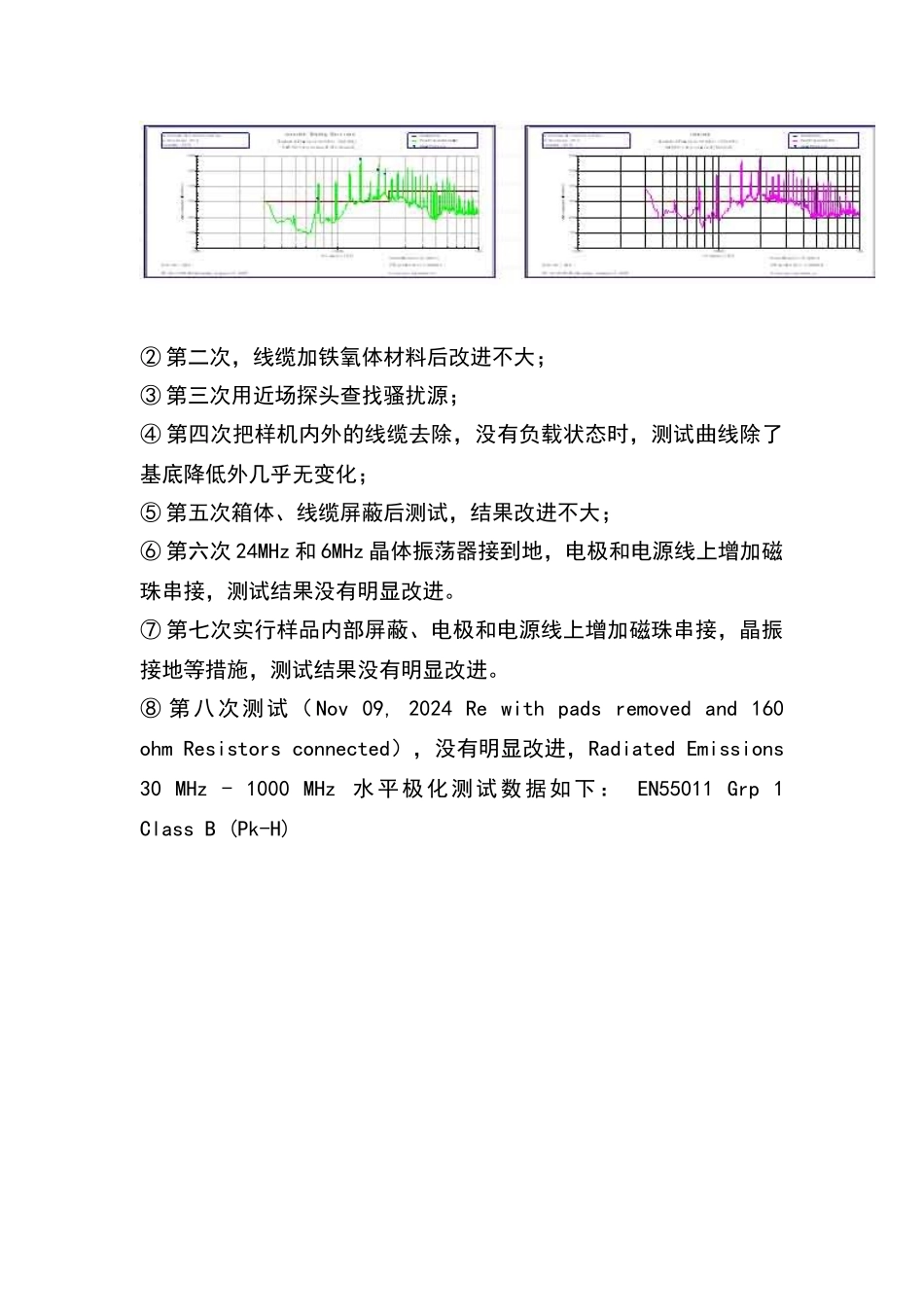

顽固辐射骚扰整改方法_第3页
3/14
辐射骚扰整改方法与案例举例辐射骚扰主要是指能量以电磁波形式由源发射到空间或能量以电磁波形式在空间传播的现象。辐射骚扰是电磁兼容的重要内容,也是测试最不容易通过且最难整改的项目,谈到电磁兼容测试不合格令人首先想到的就是辐射骚扰超标(Re F); 辐射骚扰超标的产品可能引起周围装置、设备或系统性能降低或者对有生命或无生命物质产生损害,一定要整改合格、符合有关法规标准要求,产品才能顺利走向市场。部分企业重视 EMC,开发出来的产品能够一次通过测试;但多见的情况是样品经过艰辛整改才牵强合格;有相当多 IT 数码产品原来就容易发生辐射骚扰超标(Re F),要依靠 EMC 设计才能有效解决问题的,可企业在产品开发阶段根本没有考虑 EMC 设计,也没有进行相应 EMC 测试以验证设计方案就投入量产,致使大量产品最终检验不合格而需要整改。(二)整改要求和整改方法概述假如产品辐射骚扰容易超标、整改不可避开,就要有负责整改的工程师;如整改工程师掌握无线电基础知识,了解辐射骚扰概念,能看懂电路和辐射骚扰测试图,兼有电子设计经验或 EMC 行业工作经验,就容易形成一套解决问题的办法。辐射骚扰整改的一般要求:对于已经材料齐套的批次产品、半成品或完成品,电路板不能改排版,成本要低,要能批量改进或生产;整改措施对下批次或类似产品设计具有指导意义。实施整改,通常要准备样品两台、说明书、电路图、结构图各一份;最好有一名熟练工人辅助操作。> Re F 整改方法:首先,初步了解产品特点,尽量多地了解当前产品辐射骚扰超标具体情况;其次,针对整改要求,了解产品电路原理,根据客户提供的信息推断是何种类型的超标(工作所需要的振荡信号谐波超标还是其它问题)以及可能的骚扰源;再次,结合电路分析,通过产品内部检查和近场探头探查,具体确定辐射骚扰源和主要的辐射发射途径;为确保入手正确,安排必要的排查测试作问题症结的进一步确认;第四步,综合分析结果,实行措施,进行整改;假如超标严重(6dB 以上),必须从源头开始治理(超标12dB 以上时往往还要同时实行其他办法);假如超标不严重(不超过 6dB),可以直接从较易处理的主要问题点(可能是骚扰源也可能是传播途径)开始着手;第五步,验证整改效果;第六步,效果不理想则返回检查,效果好则可以考虑方案简化和综合验证,以找出最方便、经济的达标办法;第七步,做个笔记,小结经验。(三)整改方法案例讲解 这里详细介绍一款医...
