一工区拆除套拱和换拱施工方案

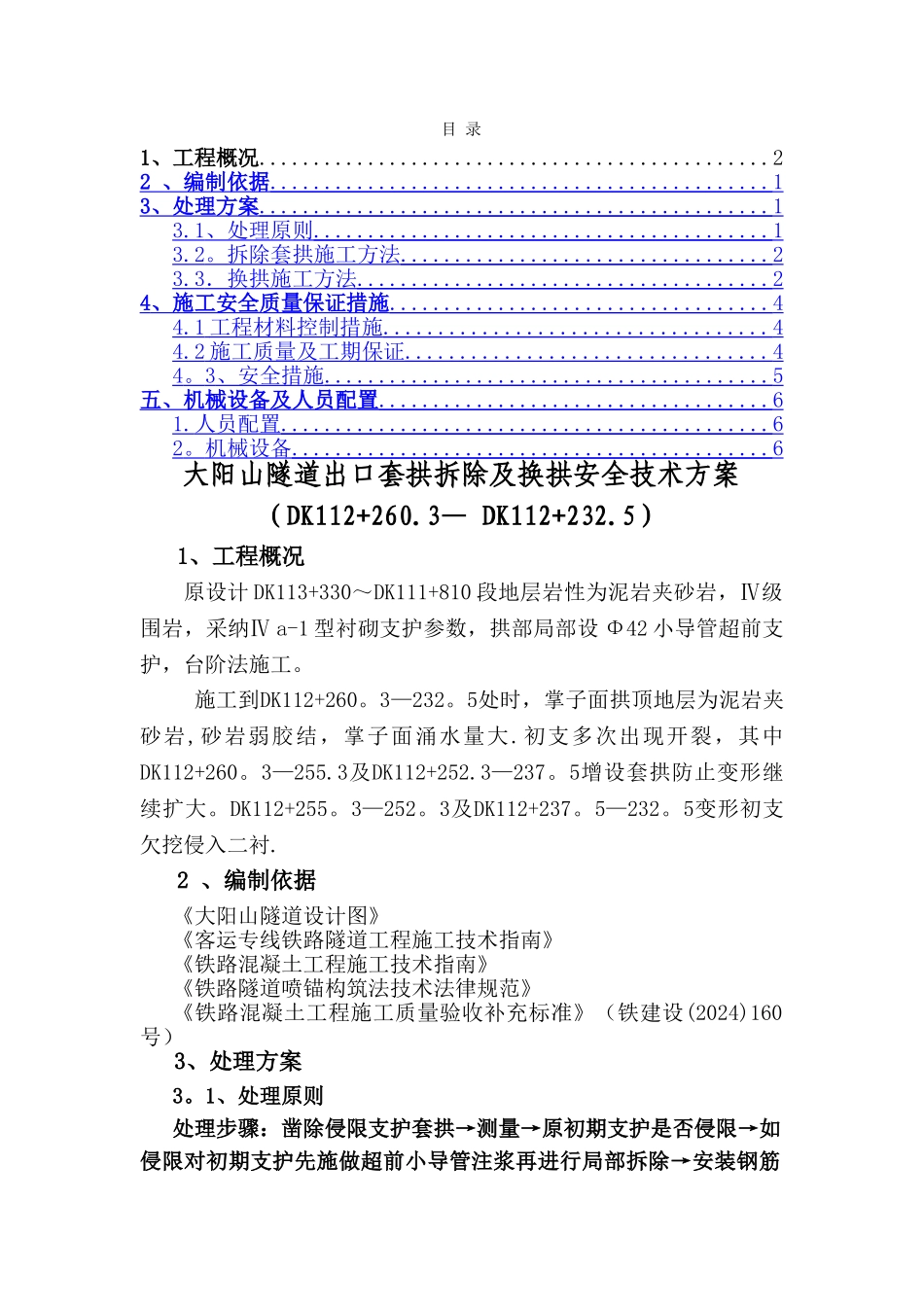

目 录1、工程概况...............................................22 、编制依据 .............................................. 1 3 、处理方案 ............................................... 1 3.1 、处理原则 .......................................... 1 3.2 。 拆除套拱施工方法 .................................. 2 3.3 ．换拱施工方法 ...................................... 2 4 、施工安全质量保证措施 ................................... 4 4.1 工程材料控制措施 ................................... 4 4.2 施工质量及工期保证 ................................. 4 4 。 3 、安全措施 ......................................... 5 五、机械设备及人员配置 .................................... 6 1. 人员配置 ............................................. 6 2 。 机械设备 ............................................ 6 大阳山隧道出口套拱拆除及换拱安全技术方案（DK112+260.3— DK112+232.5）1、工程概况原设计 DK113+330～DK111+810 段地层岩性为泥岩夹砂岩，Ⅳ级围岩，采纳Ⅳ a-1 型衬砌支护参数，拱部局部设 Φ42 小导管超前支护，台阶法施工。施工到DK112+260。3—232。5处时，掌子面拱顶地层为泥岩夹砂岩,砂岩弱胶结，掌子面涌水量大.初支多次出现开裂，其中DK112+260。3—255.3及DK112+252.3—237。5增设套拱防止变形继续扩大。DK112+255。3—252。3及DK112+237。5—232。5变形初支欠挖侵入二衬.2 、编制依据《大阳山隧道设计图》《客运专线铁路隧道工程施工技术指南》《铁路混凝土工程施工技术指南》《铁路隧道喷锚构筑法技术法律规范》《铁路混凝土工程施工质量验收补充标准》（铁建设(2024)160号）3、处理方案3。1、处理原则处理步骤：凿除侵限支护套拱→测量→原初期支护是否侵限→如侵限对初期支护先施做超前小导管注浆再进行局部拆除→安装钢筋网片→钢拱架安装→连接筋安装→喷射混凝土，否则不予处理。新奥法施工的最基本理论是尽量不扰动土体的平衡状态，充分利用土体的自持能力和初期支护共同承受土体压力。 DK112+260。3—232.5 段根据监控量测资料分析已重新稳定。假如大面积换拱再次大幅扰动土体,土体丧失了自持能力仅靠初期支护抵抗土体压力,结构安全和施工安全得不到有效保证，因此在确保施工安全和结构自身受力需要的前...
