三亚小洲岛度假酒店施工电梯方案

三亚小洲岛度假酒店施工电梯方案_第1页
1/15
三亚小洲岛度假酒店施工电梯方案_第2页
2/15
三亚小洲岛度假酒店施工电梯方案_第3页
3/15

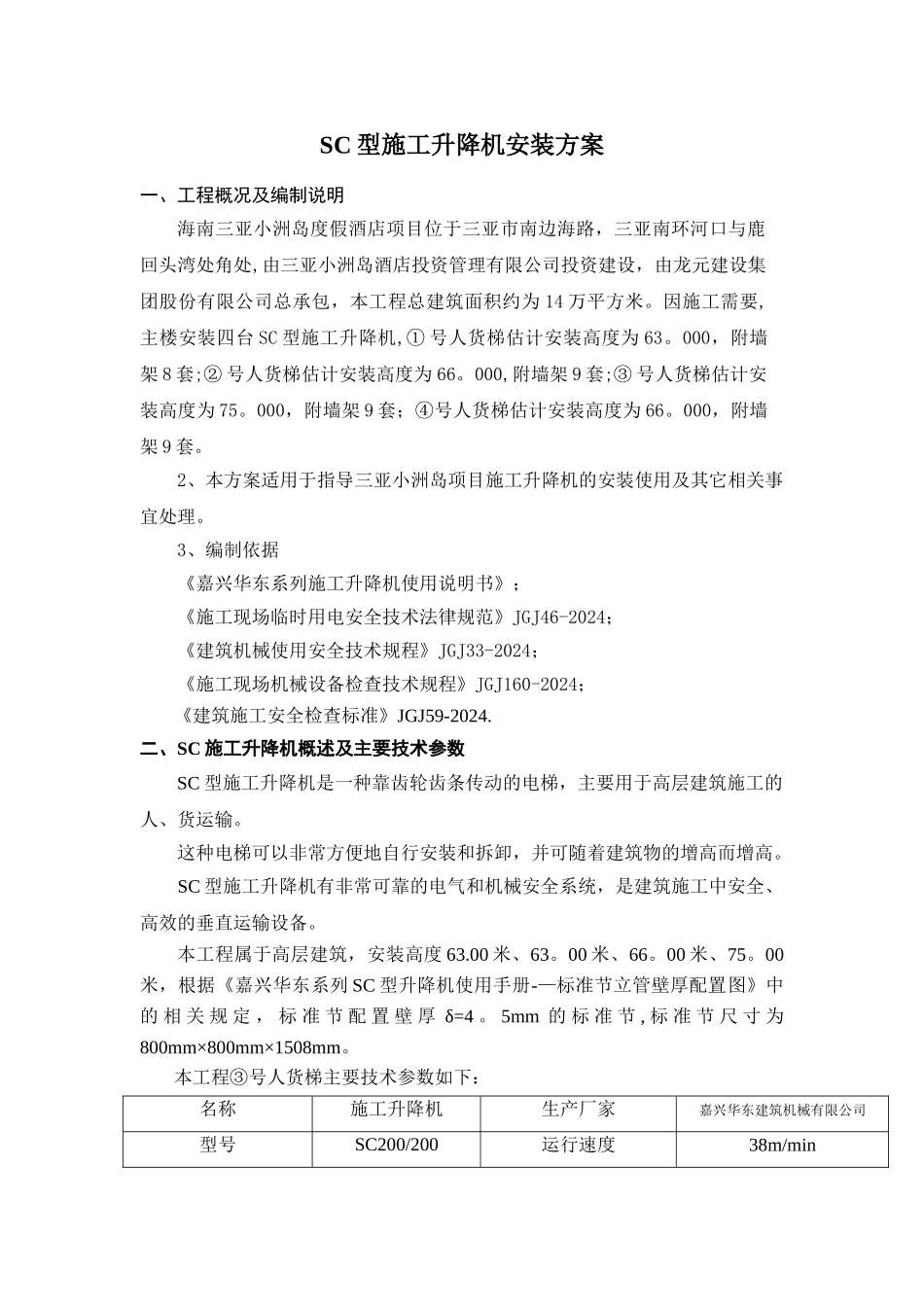

SC 型施工升降机安装方案一、工程概况及编制说明海南三亚小洲岛度假酒店项目位于三亚市南边海路,三亚南环河口与鹿回头湾处角处,由三亚小洲岛酒店投资管理有限公司投资建设,由龙元建设集团股份有限公司总承包,本工程总建筑面积约为 14 万平方米。因施工需要,主楼安装四台 SC 型施工升降机,① 号人货梯估计安装高度为 63。000,附墙架 8 套;② 号人货梯估计安装高度为 66。000,附墙架 9 套;③ 号人货梯估计安装高度为 75。000,附墙架 9 套;④号人货梯估计安装高度为 66。000,附墙架 9 套。2、本方案适用于指导三亚小洲岛项目施工升降机的安装使用及其它相关事宜处理。3、编制依据《嘉兴华东系列施工升降机使用说明书》;《施工现场临时用电安全技术法律规范》JGJ46-2024;《建筑机械使用安全技术规程》JGJ33-2024;《施工现场机械设备检查技术规程》JGJ160-2024;《建筑施工安全检查标准》JGJ59-2024.二、SC 施工升降机概述及主要技术参数SC 型施工升降机是一种靠齿轮齿条传动的电梯,主要用于高层建筑施工的人、货运输。这种电梯可以非常方便地自行安装和拆卸,并可随着建筑物的增高而增高。SC 型施工升降机有非常可靠的电气和机械安全系统,是建筑施工中安全、高效的垂直运输设备。本工程属于高层建筑,安装高度 63.00 米、63。00 米、66。00 米、75。00米,根据《嘉兴华东系列 SC 型升降机使用手册-—标准节立管壁厚配置图》中的 相 关 规 定 , 标 准 节 配 置 壁 厚 δ=4 。 5mm 的 标 准 节 , 标 准 节 尺 寸 为800mm×800mm×1508mm。本工程③号人货梯主要技术参数如下:名称施工升降机生产厂家嘉兴华东建筑机械有限公司型号SC200/200运行速度38m/min出厂日期2024 年最大安装高度150m额定载重量2×2000Kg额定功率(KW)33KW×2吊笼尺寸(内空)3×1。5×2.53m吊笼自重(含传动机构)2×1630Kg外笼自重1370Kg标准节尺寸800×800×1508mm标准节用量φ76×4。5:50 节电缆导向装置电缆小车标准节/每节自重φ76×4.5:156Kg防坠安全器型号SAJ40—1。2附墙架类型Ⅱ 型附墙间距10.50 米以内导轨架与建筑物距离3400m总自重 约 16430Kg基础地面承载≥0。15Mpa估计安装高度75。00m三、安装流程:(基础)→场地的清理→底盘、护栏的安装→吊笼、传动机构→电气安装、试车→导轨架加高→附墙架→电缆导向装置→安全限位装置安装过程可利用已装在建筑物外侧的塔吊配合安装。四、SC ...
