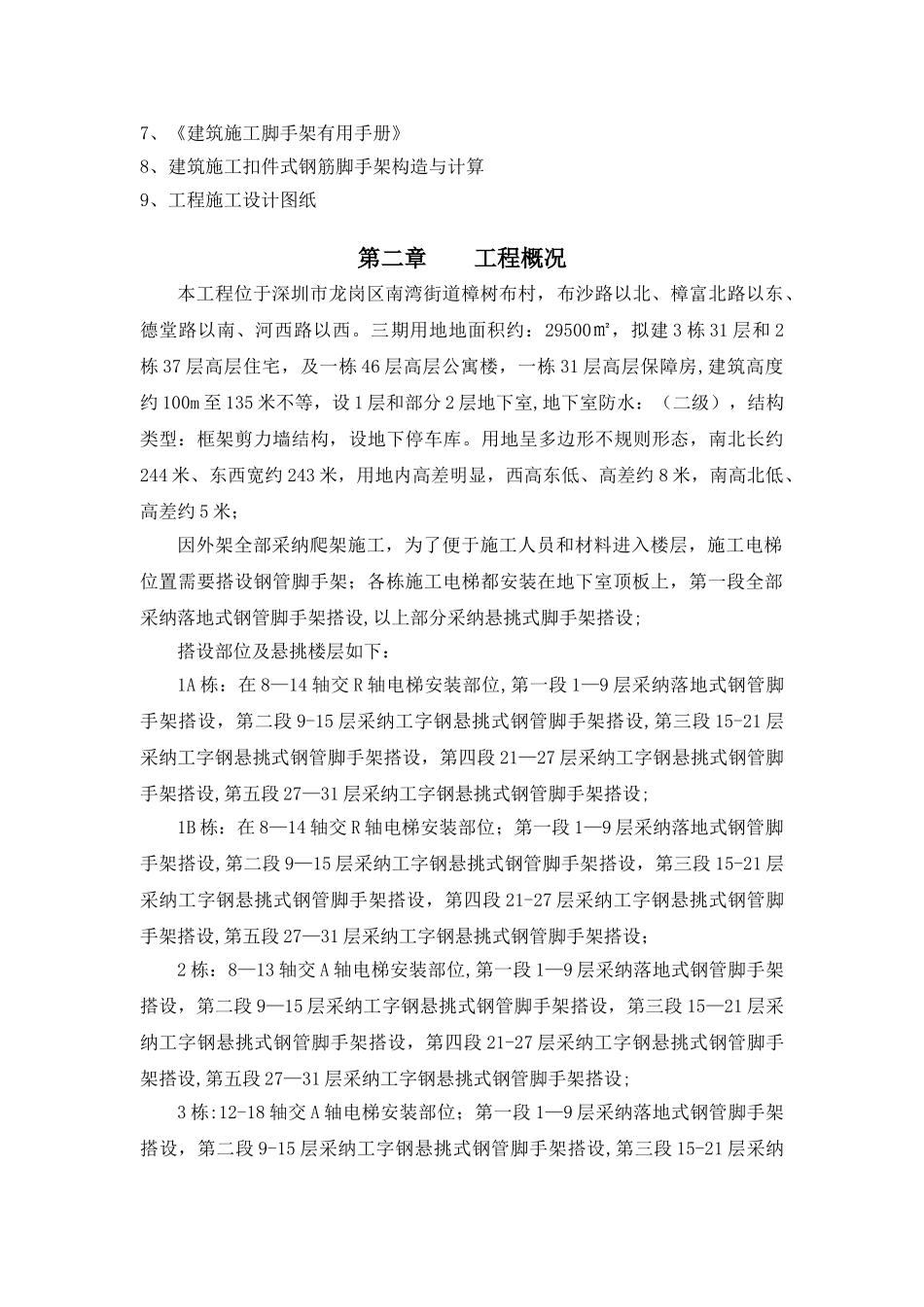

公园里花园三期(1A、1B、2、3、4、5、6 栋）电梯口悬挑外架施工方案 编制人: 审批人: 湖南省建筑工程集团总公司二零一四年零六月二十五日第一章 编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）2、《建筑结构荷载法律规范》（GB50009—2001） 3、《建筑施工安全检查标准》（JGJ59—2024 ）4、《建筑施工高处作业安全技术法律规范》（JGJ80-91)5、建筑施工悬挑式脚手架安全技术规定6、《编制建筑施工脚手架安全技术标准统一规定》7、《建筑施工脚手架有用手册》8、建筑施工扣件式钢筋脚手架构造与计算9、工程施工设计图纸第二章 工程概况本工程位于深圳市龙岗区南湾街道樟树布村，布沙路以北、樟富北路以东、德堂路以南、河西路以西。三期用地地面积约：29500㎡，拟建 3 栋 31 层和 2栋 37 层高层住宅，及一栋 46 层高层公寓楼，一栋 31 层高层保障房,建筑高度约 100m 至 135 米不等，设 1 层和部分 2 层地下室,地下室防水：（二级），结构类型：框架剪力墙结构，设地下停车库。用地呈多边形不规则形态，南北长约244 米、东西宽约 243 米，用地内高差明显，西高东低、高差约 8 米，南高北低、高差约 5 米；因外架全部采纳爬架施工，为了便于施工人员和材料进入楼层，施工电梯位置需要搭设钢管脚手架；各栋施工电梯都安装在地下室顶板上，第一段全部采纳落地式钢管脚手架搭设,以上部分采纳悬挑式脚手架搭设;搭设部位及悬挑楼层如下：1A 栋：在 8—14 轴交 R 轴电梯安装部位,第一段 1—9 层采纳落地式钢管脚手架搭设，第二段 9-15 层采纳工字钢悬挑式钢管脚手架搭设,第三段 15-21 层采纳工字钢悬挑式钢管脚手架搭设，第四段 21—27 层采纳工字钢悬挑式钢管脚手架搭设,第五段 27—31 层采纳工字钢悬挑式钢管脚手架搭设;1B 栋：在 8—14 轴交 R 轴电梯安装部位；第一段 1—9 层采纳落地式钢管脚手架搭设,第二段 9—15 层采纳工字钢悬挑式钢管脚手架搭设，第三段 15-21 层采纳工字钢悬挑式钢管脚手架搭设，第四段 21-27 层采纳工字钢悬挑式钢管脚手架搭设,第五段 27—31 层采纳工字钢悬挑式钢管脚手架搭设；2 栋：8—13 轴交 A 轴电梯安装部位,第一段 1—9 层采纳落地式钢管脚手架搭设，第二段 9—15 层采纳工字钢悬挑式钢管脚手架搭设，第三段 15—21 层采纳工字钢悬挑式钢管脚手架搭设，第四段 21-27 层采纳工字钢悬挑式钢管脚手架搭设,第五段...
