三标段阀室施工方案

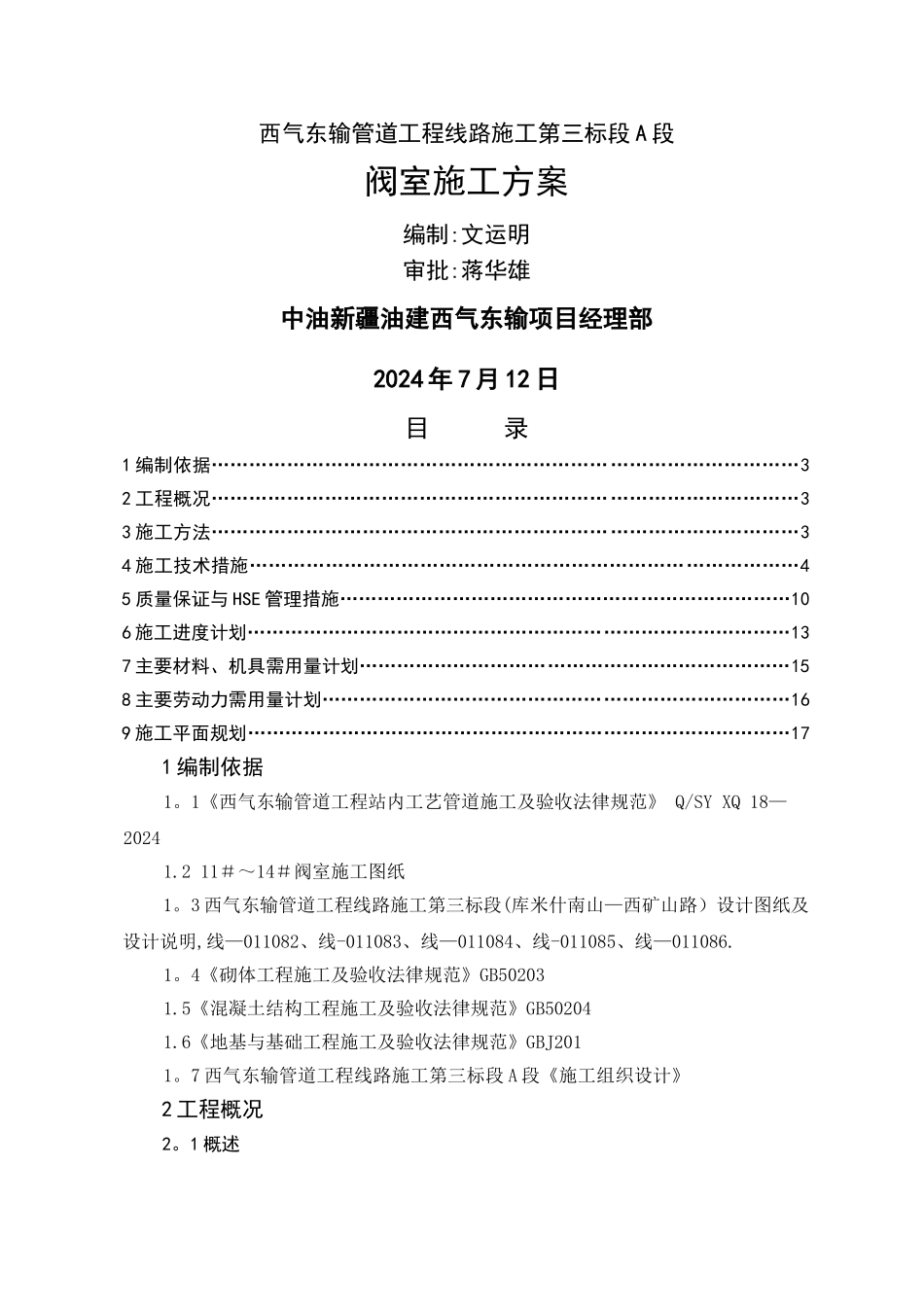

西气东输管道工程线路施工第三标段 A 段阀室施工方案编制:文运明审批:蒋华雄中油新疆油建西气东输项目经理部2024 年 7 月 12 日目 录1 编制依据…………………………………………………………………………………32 工程概况…………………………………………………………………………………33 施工方法…………………………………………………………………………………34 施工技术措施……………………………………………………………………………45 质量保证与 HSE 管理措施………………………………………………………………106 施工进度计划……………………………………………………………………………137 主要材料、机具需用量计划……………………………………………………………158 主要劳动力需用量计划…………………………………………………………………169 施工平面规划……………………………………………………………………………171 编制依据1。1《西气东输管道工程站内工艺管道施工及验收法律规范》 Q/SY XQ 18—20241.2 11＃～14＃阀室施工图纸1。3 西气东输管道工程线路施工第三标段(库米什南山—西矿山路）设计图纸及设计说明,线—011082、线-011083、线—011084、线-011085、线—011086.1。4《砌体工程施工及验收法律规范》GB502031.5《混凝土结构工程施工及验收法律规范》GB502041.6《地基与基础工程施工及验收法律规范》GBJ2011。7 西气东输管道工程线路施工第三标段 A 段《施工组织设计》2 工程概况2。1 概述第三标段 A 段地处新疆托克逊县、吐鲁番市两地境内，其中托克逊境内63。966km，吐鲁番境内 36。314km，全线总长度为 100。280km。线路设计压力10MPa,管径 φ1016mm,材质为 X70,全线均为一类地区,主要使用螺旋埋弧焊钢管，壁厚为 14.6mm,阀室两端各 50m 范围内主线路规格为 φ1016×21。该段共有四座线路截断阀室，其具体分布情况如下表。序号阀室名称靠近桩号区段里程（km）总里程(km）分布地区备 注111 号阀室AE0186。446-6.656376托克逊境内与阴保站合建212 号阀室AE04434。269—34。369403。5托克逊境内313 号阀室AF0010。680—0.780433。5吐鲁番境内414 号阀室AF02530。023—30。123464。5吐鲁番境内2.2 水文气候情况本段线路所处区域气候属暖温带大陆性干燥气候,降水稀少,气候干燥,冬冷夏热，昼夜温差大，具有春旱夏洪秋凉冬缺水的特点；全年盛行东北风,风沙较...
