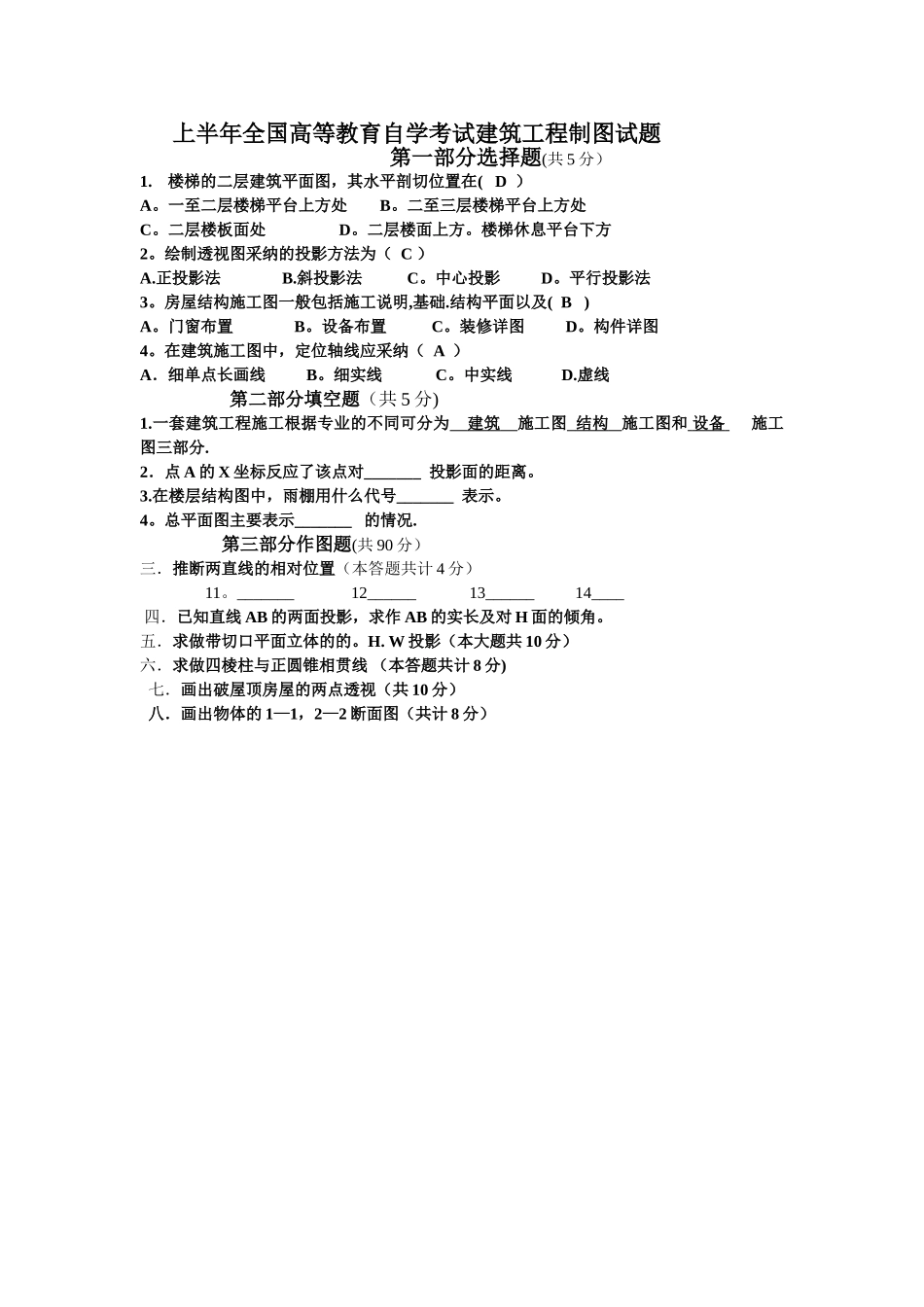

上半年全国高等教育自学考试建筑工程制图试题第一部分选择题(共 5 分） 1.楼梯的二层建筑平面图，其水平剖切位置在( D ）A。一至二层楼梯平台上方处 B。二至三层楼梯平台上方处C。二层楼板面处 D。二层楼面上方。楼梯休息平台下方2。绘制透视图采纳的投影方法为（ C ）A.正投影法 B.斜投影法 C。中心投影 D。平行投影法3。房屋结构施工图一般包括施工说明,基础.结构平面以及( B )A。门窗布置 B。设备布置 C。装修详图 D。构件详图4。在建筑施工图中，定位轴线应采纳（ A ）A．细单点长画线 B。细实线 C。中实线 D.虚线 第二部分填空题（共 5 分)1.一套建筑工程施工根据专业的不同可分为 建筑 施工图 结构 施工图和 设备 施工图三部分.2．点 A 的 X 坐标反应了该点对_______ 投影面的距离。3.在楼层结构图中，雨棚用什么代号_______ 表示。4。总平面图主要表示_______ 的情况. 第三部分作图题(共 90 分）三．推断两直线的相对位置（本答题共计 4 分）11。_______ 12______ 13______ 14____ 四．已知直线 AB 的两面投影，求作 AB 的实长及对 H 面的倾角。五．求做带切口平面立体的的。H. W 投影（本大题共 10 分）六．求做四棱柱与正圆锥相贯线 （本答题共计 8 分)七．画出破屋顶房屋的两点透视（共 10 分）八．画出物体的 1—1，2—2 断面图（共计 8 分）
