东郊站二次施工方案

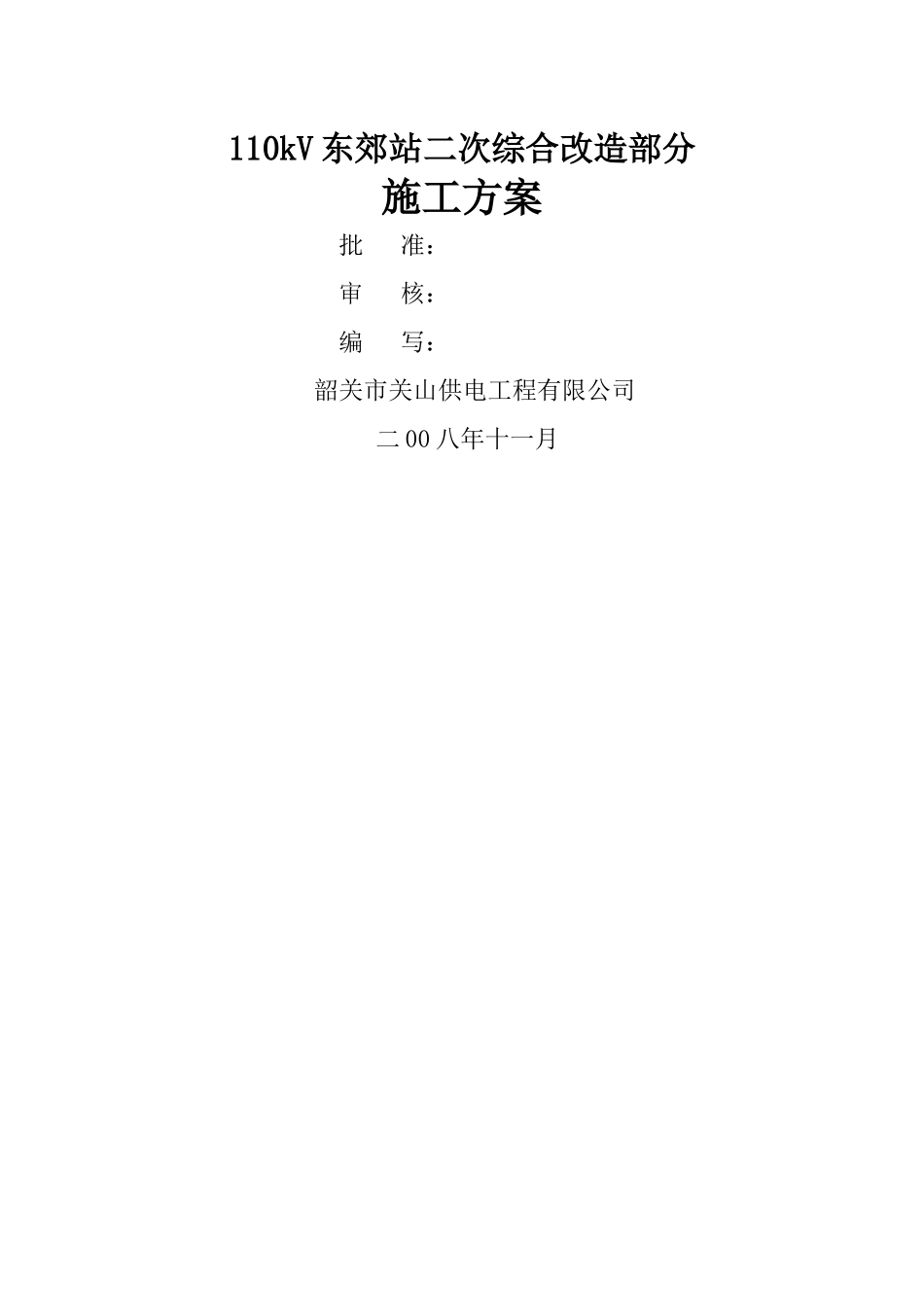

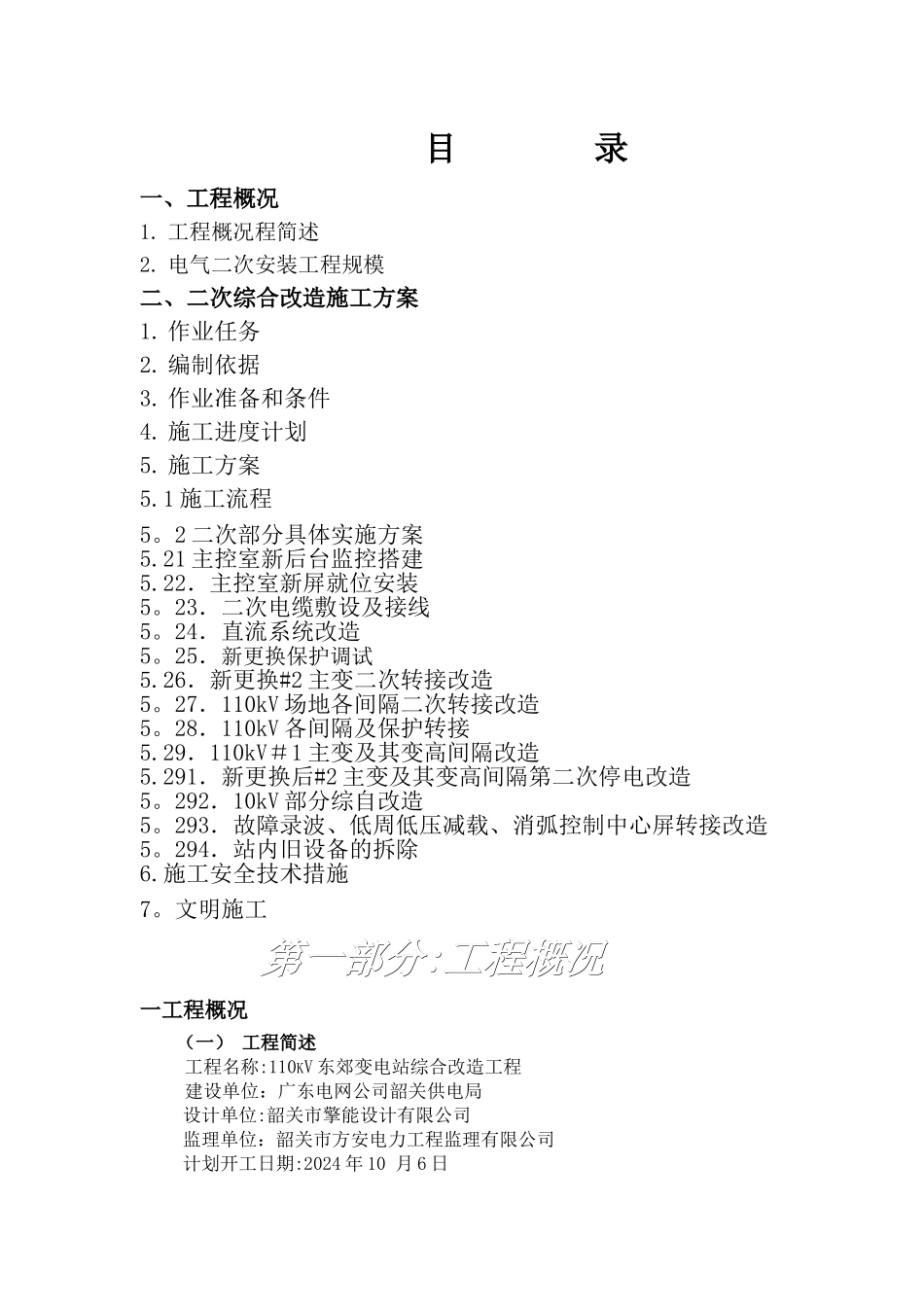

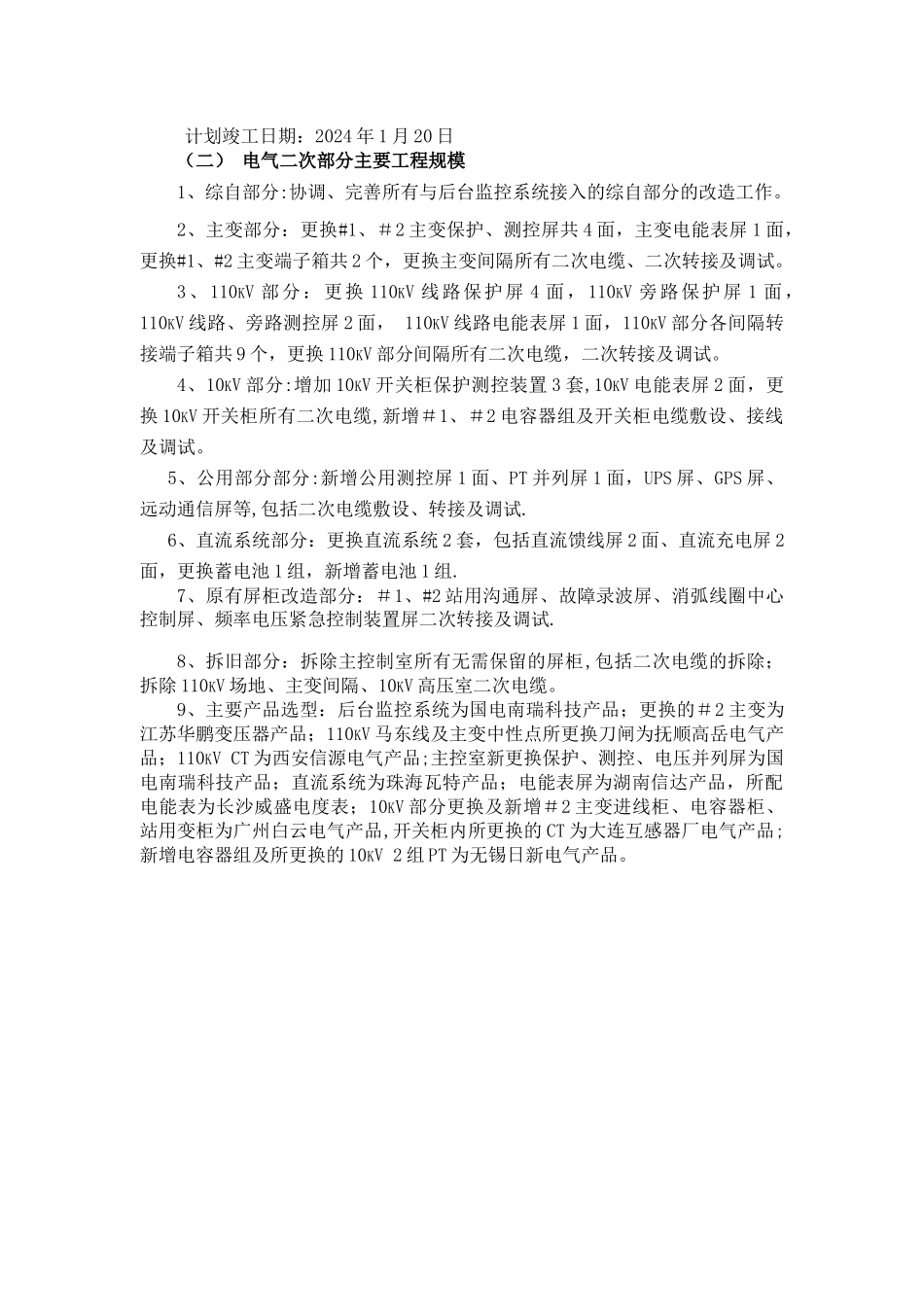

110kV 东郊站二次综合改造部分施工方案批 准： 审 核： 编 写： 韶关市关山供电工程有限公司二 00 八年十一月 目 录一、工程概况1. 工程概况程简述2. 电气二次安装工程规模二、二次综合改造施工方案1. 作业任务2. 编制依据3. 作业准备和条件4. 施工进度计划5. 施工方案5.1 施工流程5。2 二次部分具体实施方案5.21 主控室新后台监控搭建5.22．主控室新屏就位安装5。23．二次电缆敷设及接线5。24．直流系统改造5。25．新更换保护调试5.26．新更换#2 主变二次转接改造5。27．110kV 场地各间隔二次转接改造5。28．110kV 各间隔及保护转接5.29．110kV＃1 主变及其变高间隔改造5.291．新更换后#2 主变及其变高间隔第二次停电改造5。292．10kV 部分综自改造5。293．故障录波、低周低压减载、消弧控制中心屏转接改造5。294．站内旧设备的拆除6.施工安全技术措施7。文明施工第一部分第一部分::工程概况工程概况一工程概况 （一） 工程简述工程名称:110KV 东郊变电站综合改造工程建设单位：广东电网公司韶关供电局设计单位:韶关市擎能设计有限公司监理单位：韶关市方安电力工程监理有限公司计划开工日期:2024 年 10 月 6 日 计划竣工日期：2024 年 1 月 20 日（二） 电气二次部分主要工程规模1、综自部分:协调、完善所有与后台监控系统接入的综自部分的改造工作。2、主变部分：更换#1、＃2 主变保护、测控屏共 4 面，主变电能表屏 1 面，更换#1、#2 主变端子箱共 2 个，更换主变间隔所有二次电缆、二次转接及调试。3、110KV 部分：更换 110KV 线路保护屏 4 面，110KV 旁路保护屏 1 面，110KV 线路、旁路测控屏 2 面， 110KV 线路电能表屏 1 面，110KV 部分各间隔转接端子箱共 9 个，更换 110KV 部分间隔所有二次电缆，二次转接及调试。4、10KV 部分:增加 10KV 开关柜保护测控装置 3 套,10KV 电能表屏 2 面，更换 10KV 开关柜所有二次电缆,新增＃1、＃2 电容器组及开关柜电缆敷设、接线及调试。5、公用部分部分:新增公用测控屏 1 面、PT 并列屏 1 面，UPS 屏、GPS 屏、远动通信屏等,包括二次电缆敷设、转接及调试.6、直流系统部分：更换直流系统 2 套，包括直流馈线屏 2 面、直流充电屏 2面，更换蓄电池 1 组，新增蓄电池 1 组.7、原有屏柜改造部分：＃1、#2 站用沟通屏、故障录波屏、消弧线圈中心控制屏、频率电压紧急控制装置屏二次转接及调试.8、拆旧...
