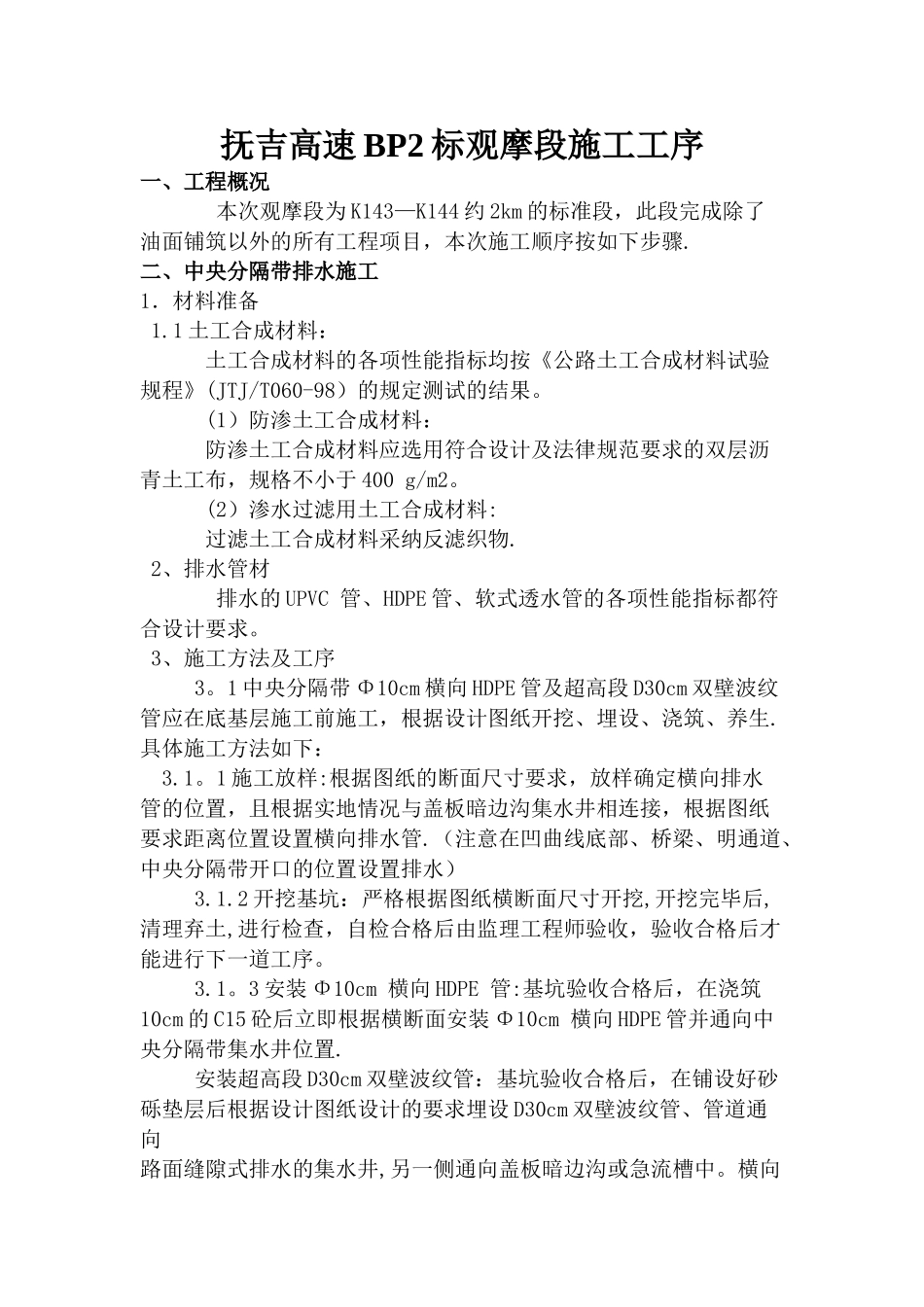

中央分隔带施工工序_第1页
1/12

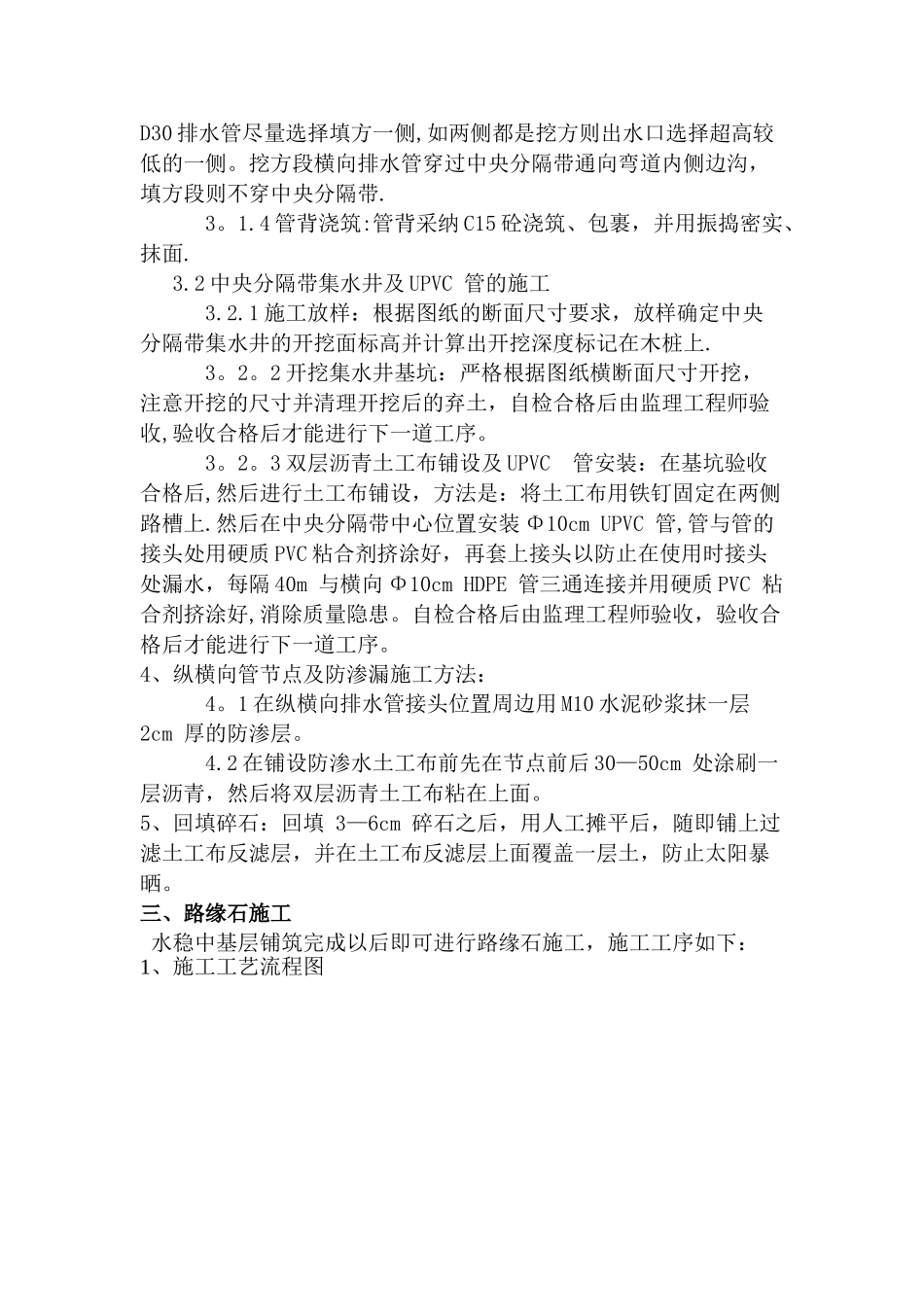

中央分隔带施工工序_第2页
2/12

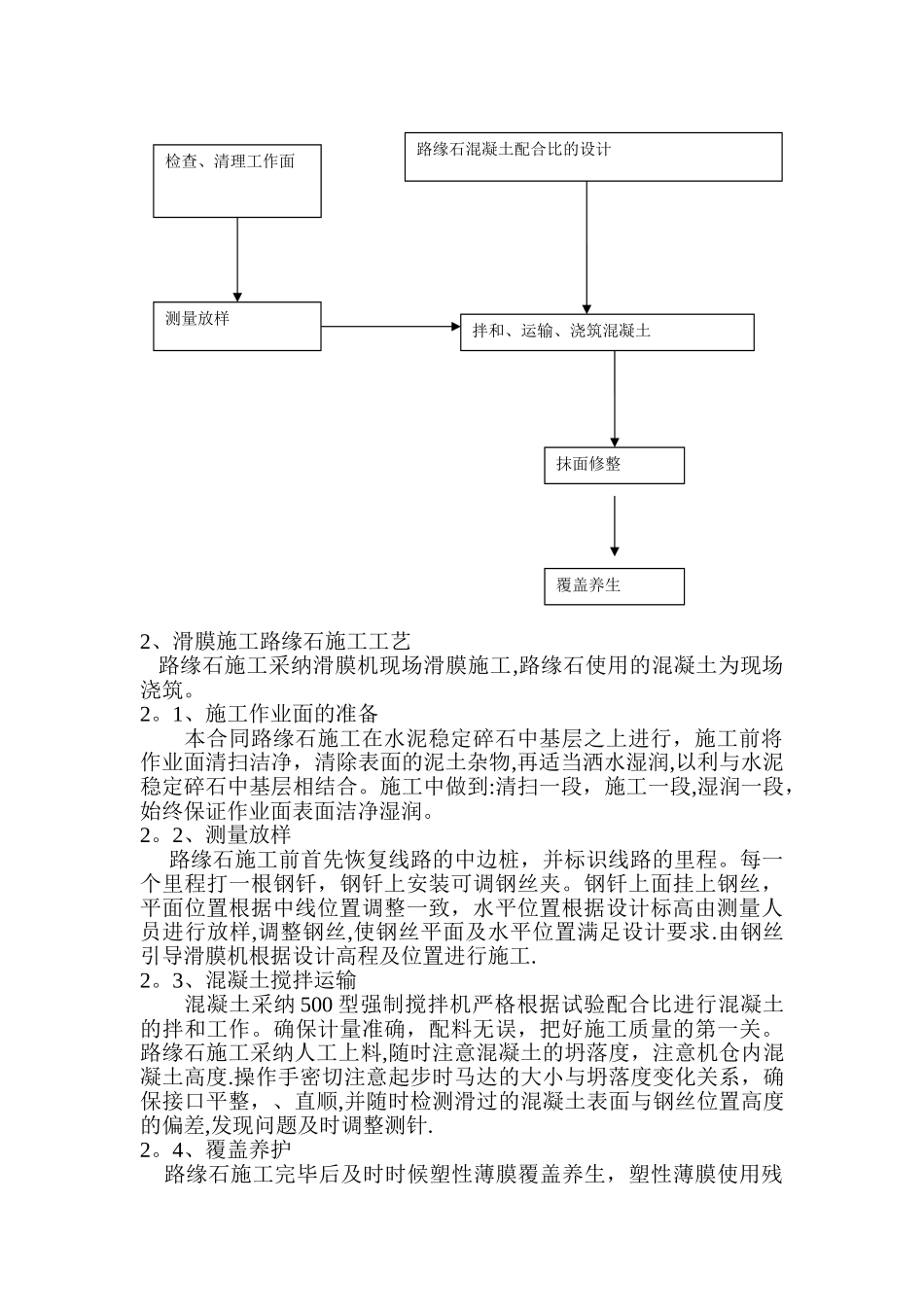

中央分隔带施工工序_第3页
3/12
抚吉高速 BP2 标观摩段施工工序一、工程概况 本次观摩段为 K143—K144 约 2km 的标准段,此段完成除了油面铺筑以外的所有工程项目,本次施工顺序按如下步骤.二、中央分隔带排水施工1.材料准备 1.1 土工合成材料: 土工合成材料的各项性能指标均按《公路土工合成材料试验规程》(JTJ/T060-98)的规定测试的结果。 (1)防渗土工合成材料: 防渗土工合成材料应选用符合设计及法律规范要求的双层沥青土工布,规格不小于 400 g/m2。(2)渗水过滤用土工合成材料: 过滤土工合成材料采纳反滤织物. 2、排水管材 排水的 UPVC 管、HDPE 管、软式透水管的各项性能指标都符合设计要求。 3、施工方法及工序3。1 中央分隔带 Φ10cm 横向 HDPE 管及超高段 D30cm 双壁波纹管应在底基层施工前施工,根据设计图纸开挖、埋设、浇筑、养生.具体施工方法如下:3.1。1 施工放样:根据图纸的断面尺寸要求,放样确定横向排水管的位置,且根据实地情况与盖板暗边沟集水井相连接,根据图纸要求距离位置设置横向排水管.(注意在凹曲线底部、桥梁、明通道、中央分隔带开口的位置设置排水)3.1.2 开挖基坑:严格根据图纸横断面尺寸开挖,开挖完毕后,清理弃土,进行检查,自检合格后由监理工程师验收,验收合格后才能进行下一道工序。 3.1。3 安装 Φ10cm 横向 HDPE 管:基坑验收合格后,在浇筑10cm 的 C15 砼后立即根据横断面安装 Φ10cm 横向 HDPE 管并通向中央分隔带集水井位置.安装超高段 D30cm 双壁波纹管:基坑验收合格后,在铺设好砂砾垫层后根据设计图纸设计的要求埋设 D30cm 双壁波纹管、管道通向路面缝隙式排水的集水井,另一侧通向盖板暗边沟或急流槽中。横向D30 排水管尽量选择填方一侧,如两侧都是挖方则出水口选择超高较低的一侧。挖方段横向排水管穿过中央分隔带通向弯道内侧边沟,填方段则不穿中央分隔带.3。1.4 管背浇筑:管背采纳 C15 砼浇筑、包裹,并用振捣密实、抹面.3.2 中央分隔带集水井及 UPVC 管的施工 3.2.1 施工放样:根据图纸的断面尺寸要求,放样确定中央分隔带集水井的开挖面标高并计算出开挖深度标记在木桩上. 3。2。2 开挖集水井基坑:严格根据图纸横断面尺寸开挖,注意开挖的尺寸并清理开挖后的弃土,自检合格后由监理工程师验收,验收合格后才能进行下一道工序。 3。2。3 双层沥青土工布铺设及 UPVC 管安装:在基坑验收合格后,然后进行土工布铺设,方法是:将土工布用铁钉固定在两侧路槽...
