中央空调施工安装-紫铜、黄铜管道安装工艺

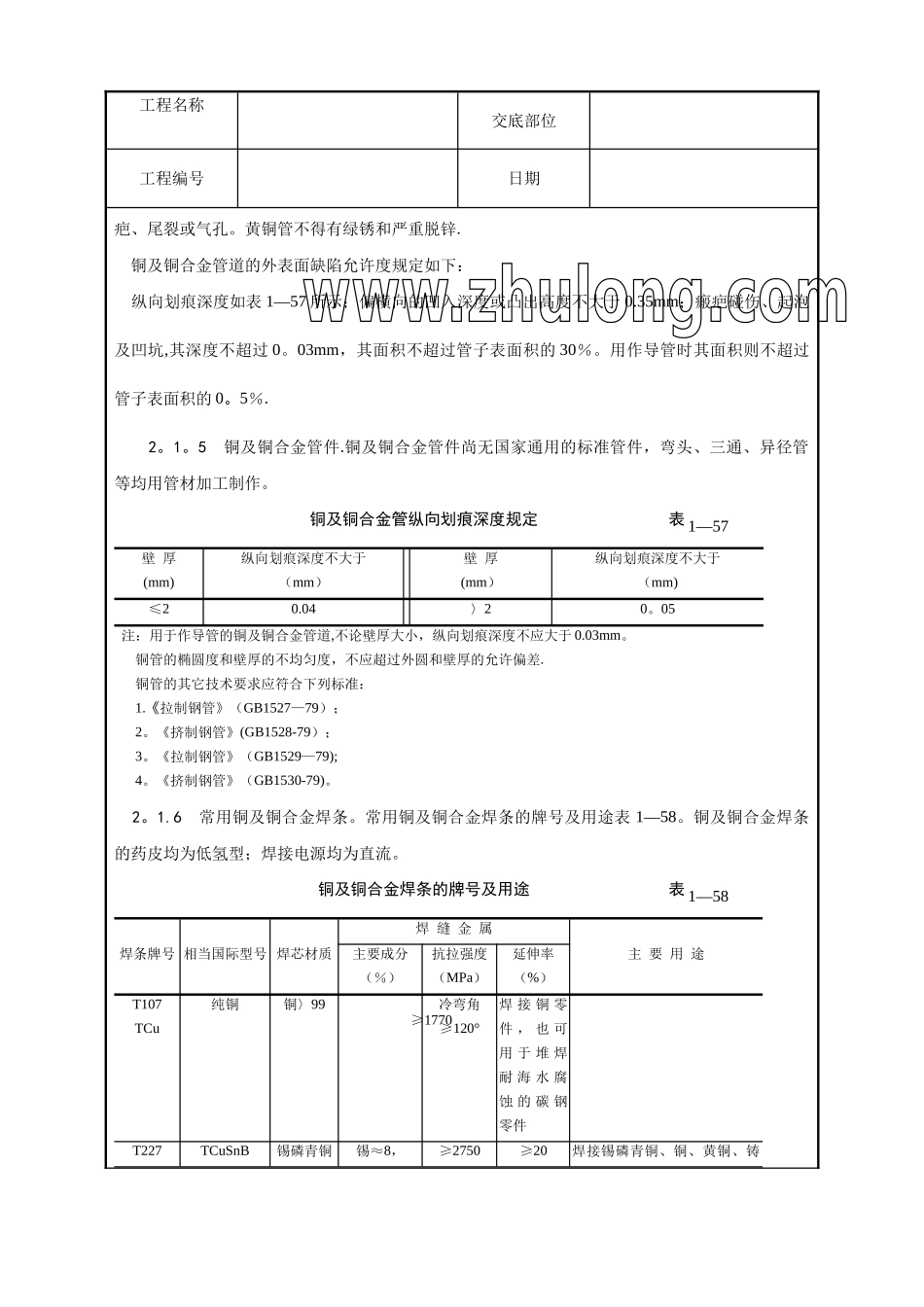

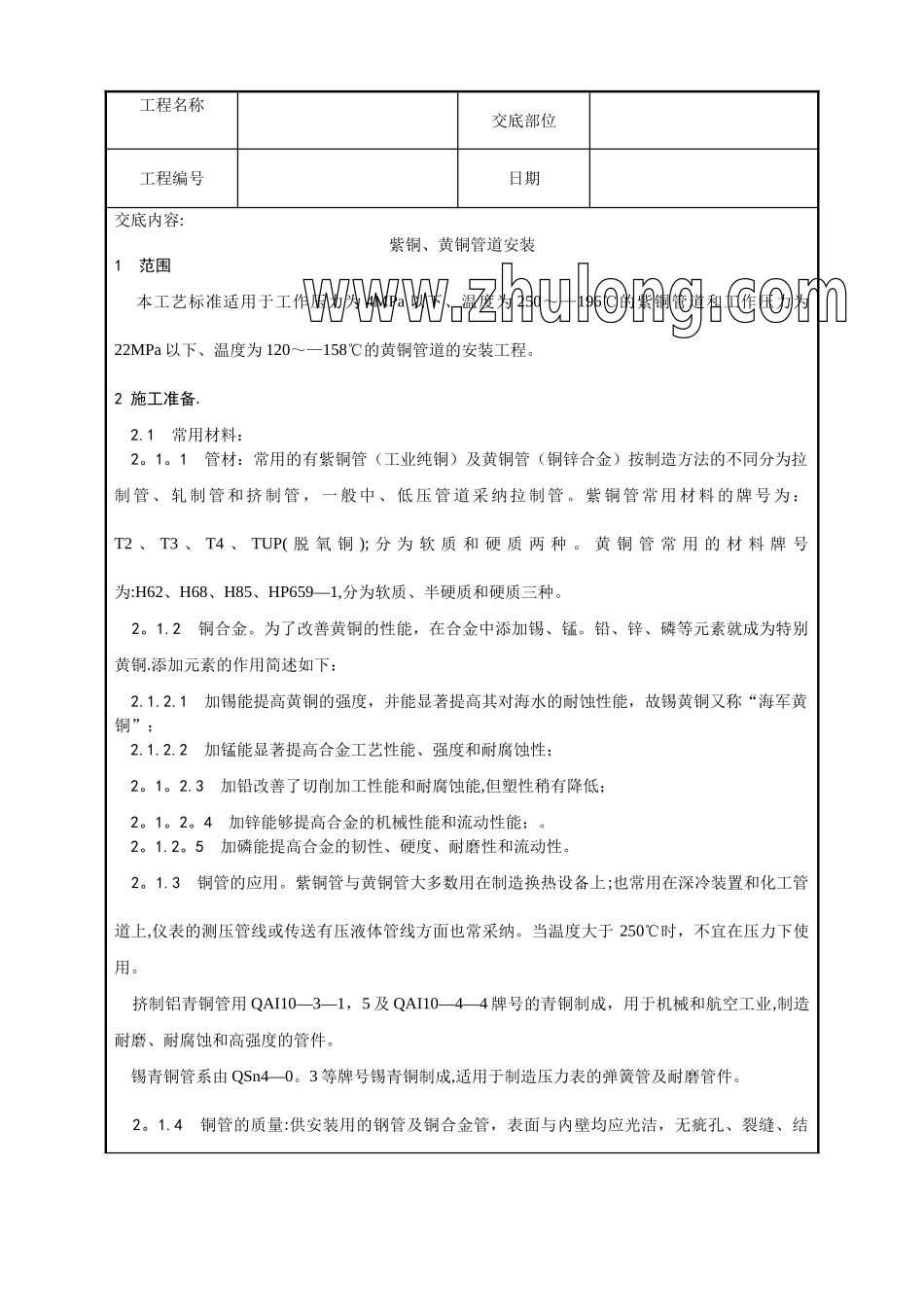

工程名称交底部位工程编号日期交底内容:紫铜、黄铜管道安装1 范围 本工艺标准适用于工作压力为 4MPa 以下、温度为 250～—196℃的紫铜管道和工作压力为22MPa 以下、温度为 120～—158℃的黄铜管道的安装工程。2 施工准备. 2.1 常用材料： 2。1。1 管材：常用的有紫铜管（工业纯铜）及黄铜管（铜锌合金）按制造方法的不同分为拉制 管 、 轧 制 管 和 挤 制 管 ， 一 般 中 、 低 压 管 道 采 纳 拉 制 管 。 紫 铜 管 常 用 材 料 的 牌 号 为 ： T2 、 T3 、 T4 、 TUP( 脱 氧 铜 ); 分 为 软 质 和 硬 质 两 种 。 黄 铜 管 常 用 的 材 料 牌 号为:H62、H68、H85、HP659—1,分为软质、半硬质和硬质三种。 2。1.2 铜合金。为了改善黄铜的性能，在合金中添加锡、锰。铅、锌、磷等元素就成为特别黄铜.添加元素的作用简述如下： 2.1.2.1 加锡能提高黄铜的强度，并能显著提高其对海水的耐蚀性能，故锡黄铜又称“海军黄铜”； 2.1.2.2 加锰能显著提高合金工艺性能、强度和耐腐蚀性； 2。1。2.3 加铅改善了切削加工性能和耐腐蚀能,但塑性稍有降低； 2。1。2。4 加锌能够提高合金的机械性能和流动性能；。 2。1.2。5 加磷能提高合金的韧性、硬度、耐磨性和流动性。 2。1.3 铜管的应用。紫铜管与黄铜管大多数用在制造换热设备上;也常用在深冷装置和化工管道上,仪表的测压管线或传送有压液体管线方面也常采纳。当温度大于 250℃时，不宜在压力下使用。 挤制铝青铜管用 QAI10—3—1，5 及 QAI10—4—4 牌号的青铜制成，用于机械和航空工业,制造耐磨、耐腐蚀和高强度的管件。 锡青铜管系由 QSn4—0。3 等牌号锡青铜制成,适用于制造压力表的弹簧管及耐磨管件。 2。1.4 铜管的质量:供安装用的钢管及铜合金管，表面与内壁均应光洁，无疵孔、裂缝、结工程名称交底部位工程编号日期疤、尾裂或气孔。黄铜管不得有绿锈和严重脱锌. 铜及铜合金管道的外表面缺陷允许度规定如下： 纵向划痕深度如表 1—57 所示；偏横向的凹入深度或凸出高度不大于 0.35mm；瘢疤碰伤、起泡及凹坑,其深度不超过 0。03mm，其面积不超过管子表面积的 30％。用作导管时其面积则不超过管子表面积的 0。5％. 2。1。5 铜及铜合金管件.铜及铜合金管件尚无国家通用的标准管件，弯头、三通、异径管等均用管材加工制作。 铜及铜合金管纵向划痕深度规定 表 1—57壁 厚(mm)纵...
