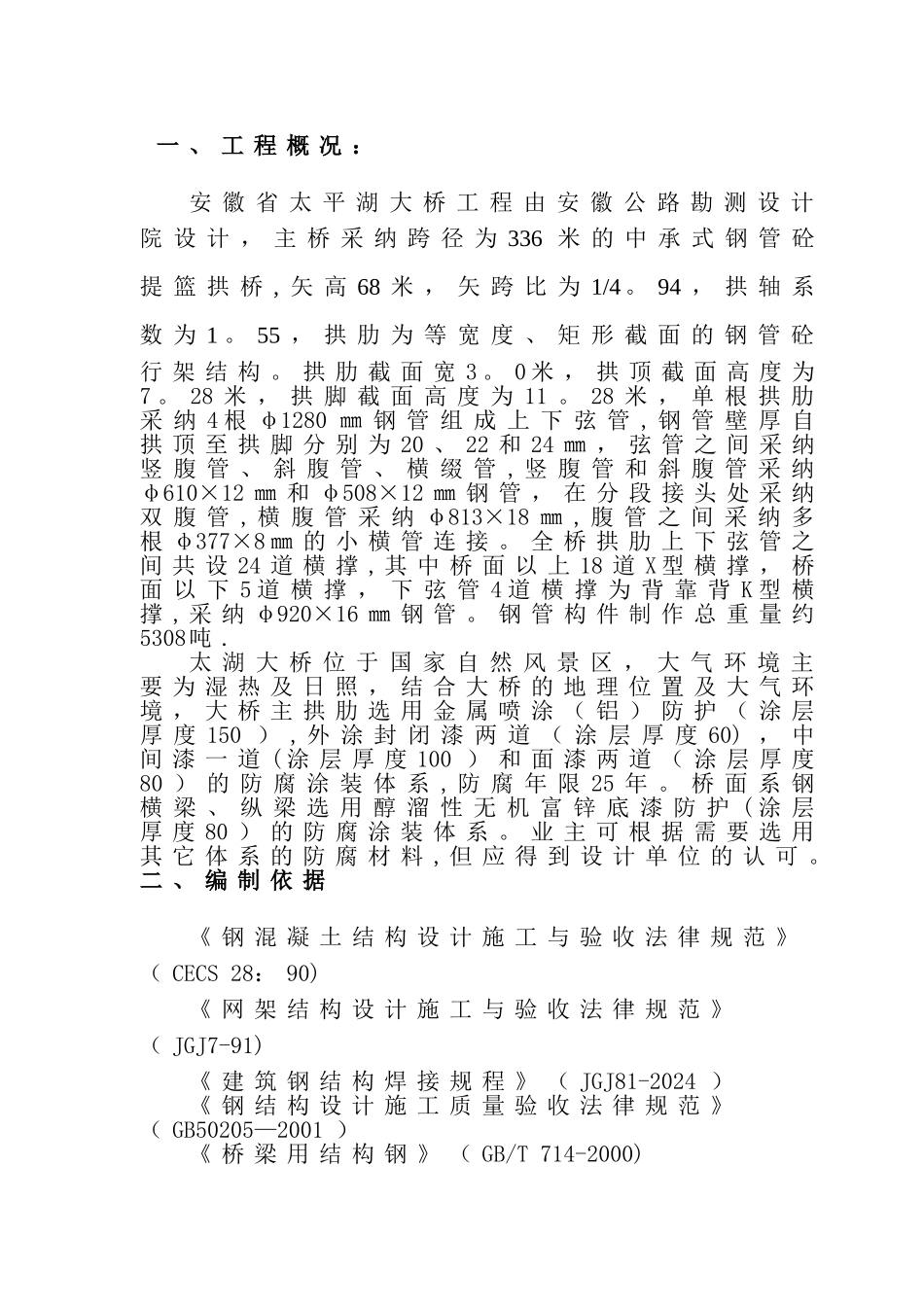

一 、 工 程 概 况 ：安 徽 省 太 平 湖 大 桥 工 程 由 安 徽 公 路 勘 测 设 计院 设 计 ， 主 桥 采 纳 跨 径 为 336 米 的 中 承 式 钢 管 砼提 篮 拱 桥 , 矢 高 68 米 ， 矢 跨 比 为 1/4 。 94 ， 拱 轴 系数 为 1 。 55 ， 拱 肋 为 等 宽 度 、 矩 形 截 面 的 钢 管 砼行 架 结 构 。 拱 肋 截 面 宽 3 。 0 米 ， 拱 顶 截 面 高 度 为7 。 28 米 ， 拱 脚 截 面 高 度 为 11 。 28 米 ， 单 根 拱 肋采 纳 4 根 φ1280 ㎜ 钢 管 组 成 上 下 弦 管 , 钢 管 壁 厚 自拱 顶 至 拱 脚 分 别 为 20 、 22 和 24 ㎜ ， 弦 管 之 间 采 纳竖 腹 管 、 斜 腹 管 、 横 缀 管 , 竖 腹 管 和 斜 腹 管 采 纳φ610×12 ㎜ 和 φ508×12 ㎜ 钢 管 ， 在 分 段 接 头 处 采 纳双 腹 管 , 横 腹 管 采 纳 φ813×18 ㎜ , 腹 管 之 间 采 纳 多根 φ377×8 ㎜ 的 小 横 管 连 接 。 全 桥 拱 肋 上 下 弦 管 之间 共 设 24 道 横 撑 , 其 中 桥 面 以 上 18 道 X 型 横 撑 ， 桥面 以 下 5 道 横 撑 ， 下 弦 管 4 道 横 撑 为 背 靠 背 K 型 横撑 , 采 纳 φ920×16 ㎜ 钢 管 。 钢 管 构 件 制 作 总 重 量 约5308吨 .太 湖 大 桥 位 于 国 家 自 然 风 景 区 ， 大 气 环 境 主要 为 湿 热 及 日 照 ， 结 合 大 桥 的 地 理 位 置 及 大 气 环境 ， 大 桥 主 拱 肋 选 用 金 属 喷 涂 （ 铝 ） 防 护 （ 涂 层厚 度 150 ） , 外 涂 封 闭 漆 两 道 （ 涂 层 厚 度 60) ， 中间 漆 一 道 ( 涂 层 厚 度 100 ） 和 面 漆 两 道 （ 涂 层 厚 度80 ） 的 防 腐 涂 装 体 系 , 防 腐 年 限 25 年 。 桥 面 系 钢横 梁 、 纵 梁 选 用 醇 溜 性 无 机 富 锌 底 漆 防 护 ( 涂 层厚 度 80 ） 的 防 腐 涂 装 体 系 。 业 主 可 根 据 需 要 选 用其 它 体 系 的 防 腐 材 料 , 但 应 得 到 设 计 单 位 的 认 可 。二 、 编 制 依 据《 钢...
