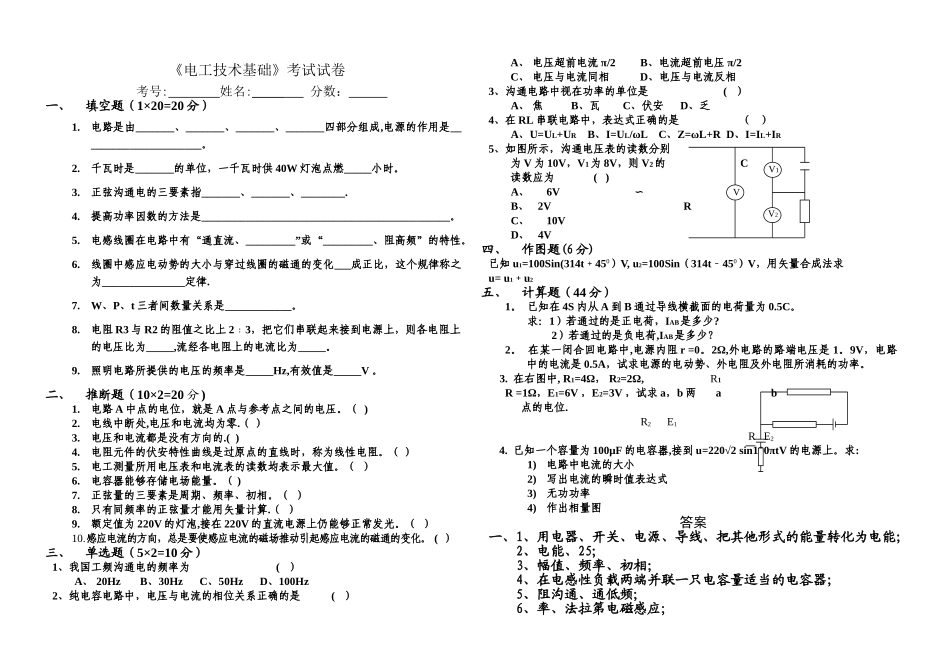

中职《电工技术基础》试题及答案

《电工技术基础》考试试卷考号: 姓名:_____ 分数： 一、填空题（1×20=20 分）1.电路是由_______、_______、_______、_______四部分组成,电源的作用是______________________。2.千瓦时是_______的单位，一千瓦时供 40W 灯泡点燃_____小时。3.正弦沟通电的三要素指_______、_______、________.4.提高功率因数的方法是_____________________________________________。5.电感线圈在电路中有“通直流、_________”或“_________、阻高频”的特性。6.线圈中感应电动势的大小与穿过线圈的磁通的变化___成正比，这个规律称之为_______________定律.7.W、P、t 三者间数量关系是____________。8.电阻 R3 与 R2 的阻值之比上 23﹕ ，把它们串联起来接到电源上，则各电阻上的电压比为_____,流经各电阻上的电流比为_____。9.照明电路所提供的电压的频率是_____Hz,有效值是_____V 。二、推断题（10×2=20 分)1.电路 A 中点的电位，就是 A 点与参考点之间的电压。（ )2.电线中断处,电压和电流均为零.（ ）3.电压和电流都是没有方向的.( )4.电阻元件的伏安特性曲线是过原点的直线时，称为线性电阻。（ ）5.电工测量所用电压表和电流表的读数均表示最大值。（ ）6.电容器能够存储电场能量。（ )7.正弦量的三要素是周期、频率、初相。（ ）8.只有同频率的正弦量才能用矢量计算.（ ）9.额定值为 220V 的灯泡,接在 220V 的直流电源上仍能够正常发光。（ ）10.感应电流的方向，总是要使感应电流的磁场推动引起感应电流的磁通的变化。 ( ）三、单选题（5×2=10 分）1、我国工频沟通电的频率为 ( ）A、 20Hz B、30Hz C、50Hz D、100Hz2、纯电容电路中，电压与电流的相位关系正确的是 ( ） A、 电压超前电流 π/2 B、电流超前电压 π/2 C、 电压与电流同相 D、电压与电流反相3、沟通电路中视在功率的单位是 ( ）A、 焦 B、瓦 C、伏安 D、乏4、在 RL 串联电路中，表达式正确的是 （ ）A、U=UL+UR B、I=UL/ωL C、Z=ωL+R D、I=IL+IR 5、如图所示，沟通电压表的读数分别为 V 为 10V，V1为 8V，则 V2的 C读数应为 ( ) A、6V ∽B、 2V R C、10V D、 4V四、作图题(6 分)已知 u1=100Sin(314t45﹢0）V, u2=100Sin（314t45﹣0）V，用矢量合成法求u= u1u﹢2五、计算题（44 分）1。 已知在 4S 内从 A 到 B 通过导线横截面的电荷量为 0.5C。求：1）若通过的是正电荷，IAB是多少?2）...
