临时用电施工方案(红线外)

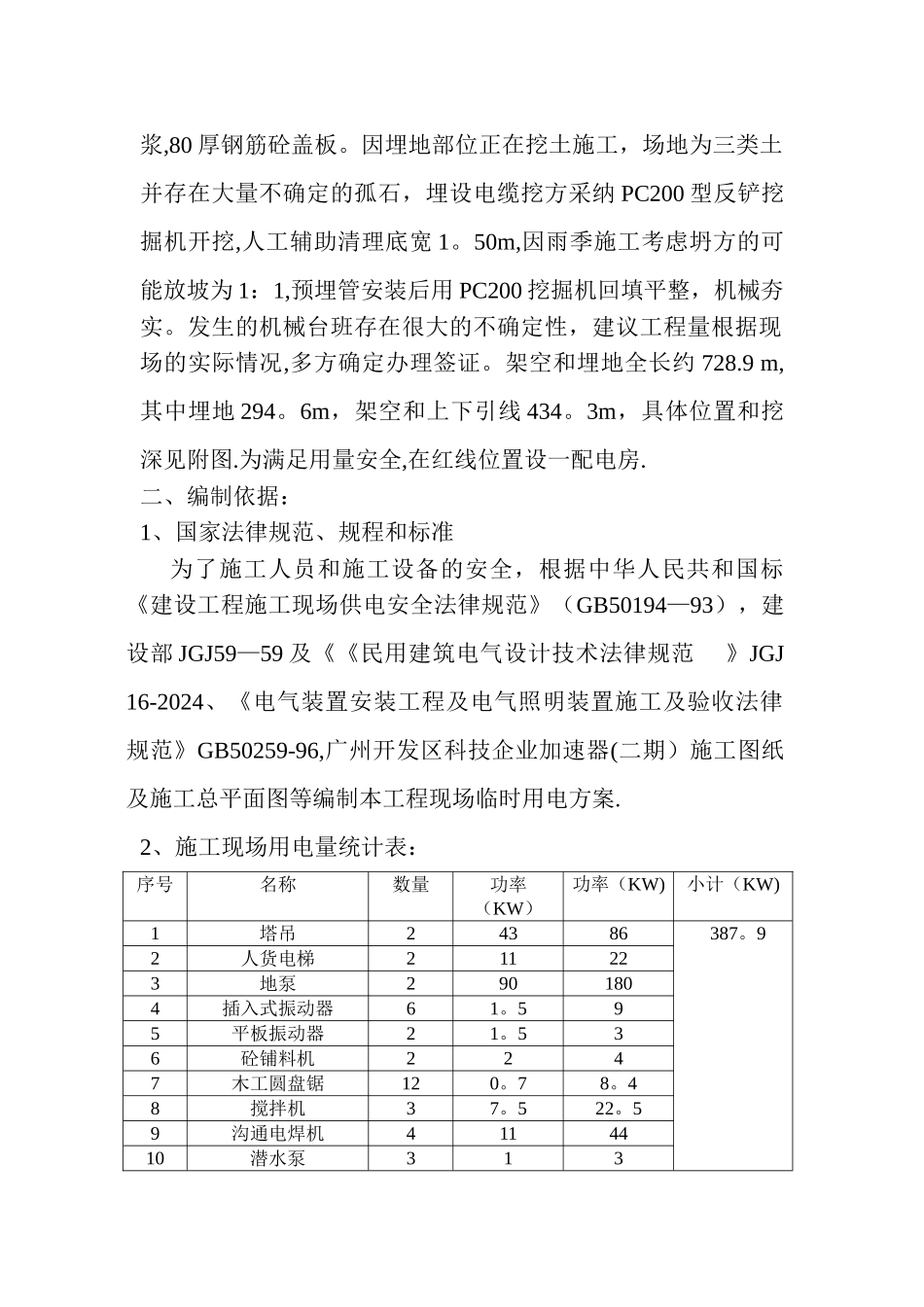

目录一、工程概况…………………………………………。.。.2二、编制依据…………………………………………….3三、施工现场用电量统计表……………………………。4四、设计内容和步骤…………………………………….4五、安全用电技术措施………………………………….6六、临电架空和埋地平面布置图……………………………8红线外临时用电方案一、工程概况：1、本工程位于广州科学城开源大道与发源路交汇处,广州开发区 科 技 企 业 加 速 器 （ 二 期 ） 工 程 。 工 程 建 筑 面 积 为55506.70m2，D 栋层数：9 层，长度：66.5m，宽度：30m,高度44。85m;E 栋层数： 9 层,长度： 99m，宽度： 36m,高度：44。85m.2、因加速器项目二期二标工程施工用电需要，经业主决定，二期工程第二标段的施工用电从一期厂房 A-6 低压变电柜接驳，所产生的费用由业主承担，特编制红线外临时用电增加费用的施工方案。3、施工现场临时用电由一期施工临电配电柜引出至施工现场，但因受场地影响实行埋地和架设，在一期园区内采纳长 6 米高水泥电杆架空敷设，电杆间距约 20m 共 16 条。跨越道路处采纳7m 高水泥电杆共 7 条。采纳两条 ф110 厚 6mm 顾地 PVC 管埋地铺设，埋地深度按设计标高以下 0.8m，中间设拉线井，间距30 m，井底 100 厚 C15 砼垫层，每边大于砖井外边 100，内空600×800mm。用灰砂砖 240 砌筑,内批 2mm 厚 1:2.5 水泥砂浆,80 厚钢筋砼盖板。因埋地部位正在挖土施工，场地为三类土并存在大量不确定的孤石，埋设电缆挖方采纳 PC200 型反铲挖掘机开挖,人工辅助清理底宽 1。50m,因雨季施工考虑坍方的可能放坡为 1：1,预埋管安装后用 PC200 挖掘机回填平整，机械夯实。发生的机械台班存在很大的不确定性，建议工程量根据现场的实际情况,多方确定办理签证。架空和埋地全长约 728.9 m,其中埋地 294。6m，架空和上下引线 434。3m，具体位置和挖深见附图.为满足用量安全,在红线位置设一配电房.二、编制依据：1、国家法律规范、规程和标准 为了施工人员和施工设备的安全，根据中华人民共和国标《建设工程施工现场供电安全法律规范》（GB50194—93），建设部 JGJ59—59 及《《民用建筑电气设计技术法律规范 》JGJ 16-2024、《电气装置安装工程及电气照明装置施工及验收法律规范》GB50259-96,广州开发区科技企业加速器(二期）施工图纸及施工总平面图等编制本工程现场临时用电方案.2、施...
