主墩墩身施工工艺

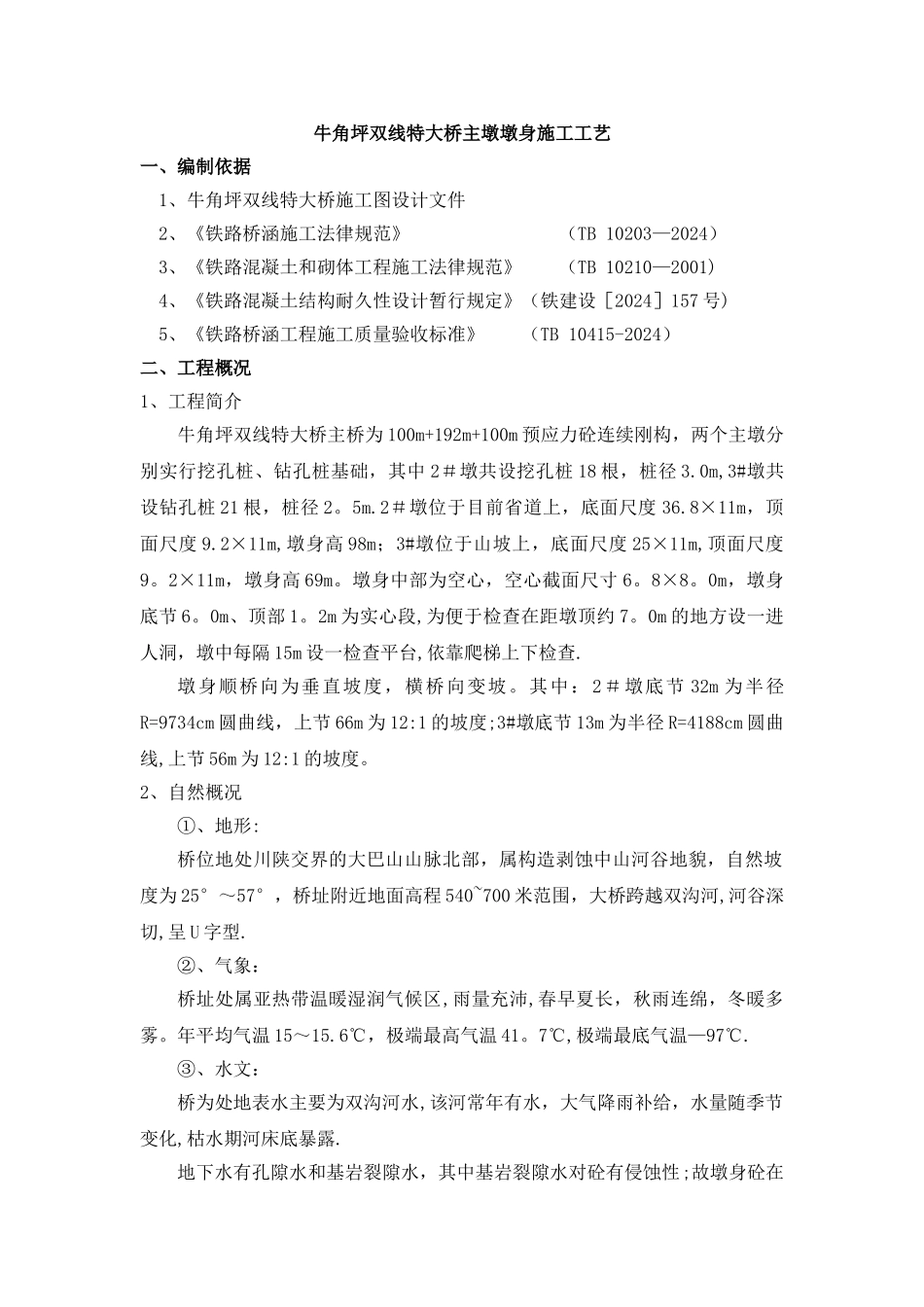

牛角坪双线特大桥主墩墩身施工工艺 一、编制依据1、牛角坪双线特大桥施工图设计文件2、《铁路桥涵施工法律规范》 （TB 10203—2024）3、《铁路混凝土和砌体工程施工法律规范》 （TB 10210—2001)4、《铁路混凝土结构耐久性设计暂行规定》（铁建设［2024］157 号)5、《铁路桥涵工程施工质量验收标准》 （TB 10415-2024）二、工程概况1、工程简介牛角坪双线特大桥主桥为 100m+192m+100m 预应力砼连续刚构，两个主墩分别实行挖孔桩、钻孔桩基础，其中 2＃墩共设挖孔桩 18 根，桩径 3.0m,3#墩共设钻孔桩 21 根，桩径 2。5m.2＃墩位于目前省道上，底面尺度 36.8×11m，顶面尺度 9.2×11m,墩身高 98m；3#墩位于山坡上，底面尺度 25×11m,顶面尺度9。2×11m，墩身高 69m。墩身中部为空心，空心截面尺寸 6。8×8。0m，墩身底节 6。0m、顶部 1。2m 为实心段,为便于检查在距墩顶约 7。0m 的地方设一进人洞，墩中每隔 15m 设一检查平台,依靠爬梯上下检查.墩身顺桥向为垂直坡度，横桥向变坡。其中： 2＃墩底节 32m 为半径R=9734cm 圆曲线，上节 66m 为 12:1 的坡度;3#墩底节 13m 为半径 R=4188cm 圆曲线,上节 56m 为 12:1 的坡度。2、自然概况①、地形:桥位地处川陕交界的大巴山山脉北部，属构造剥蚀中山河谷地貌，自然坡度为 25°～57°，桥址附近地面高程 540~700 米范围，大桥跨越双沟河,河谷深切,呈 U 字型.②、气象：桥址处属亚热带温暖湿润气候区,雨量充沛,春早夏长，秋雨连绵，冬暖多雾。年平均气温 15～15.6℃，极端最高气温 41。7℃,极端最底气温—97℃.③、水文：桥为处地表水主要为双沟河水,该河常年有水，大气降雨补给，水量随季节变化,枯水期河床底暴露.地下水有孔隙水和基岩裂隙水，其中基岩裂隙水对砼有侵蚀性;故墩身砼在地表以上 1m 到承台表面的部分采纳抗侵蚀砼.三、施工组织1、 组织机构 (见组织机构框架图）组 织 机 构 框 架 图 2、 劳动力安排墩身施工负责人＊*,技术负责人＊＊，质检负责人＊*。由于牛角坪特大桥施工工期非常紧张，现场管理、技术负责人要做好各项施工准备工作，合理安排,精心组织，投入足够的劳动力进行三班到连续作业.根据安排，共投入劳动力 100 人，其中钢筋工 20 人，木工 20 人,架子工 10 人，砼工 6 人，其他作业人员 44 人。人力资源配置序号工种数量备注1项目副经理22现场施工负责人23工程技术人员24试验人员25测量人员36质检员...
