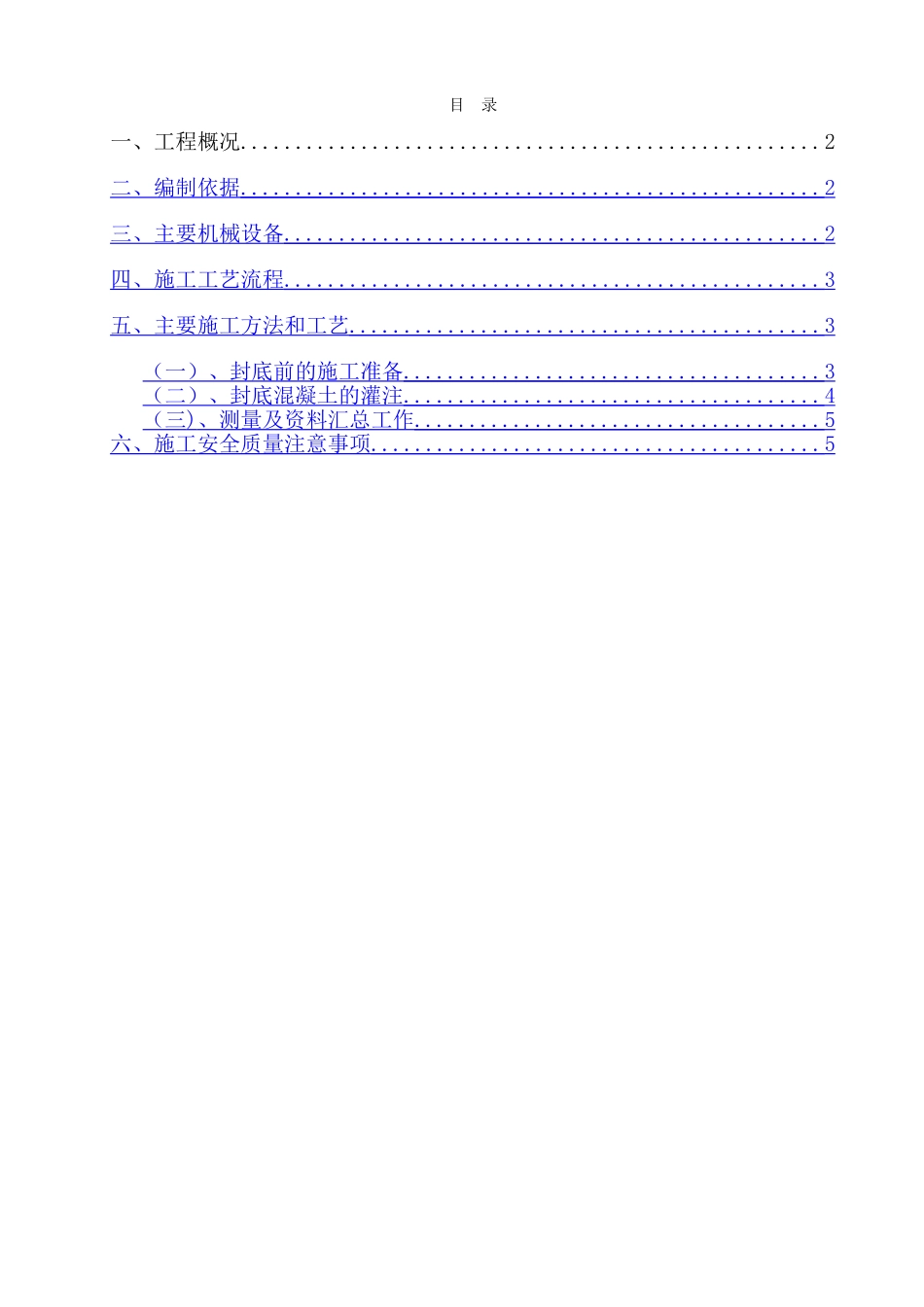

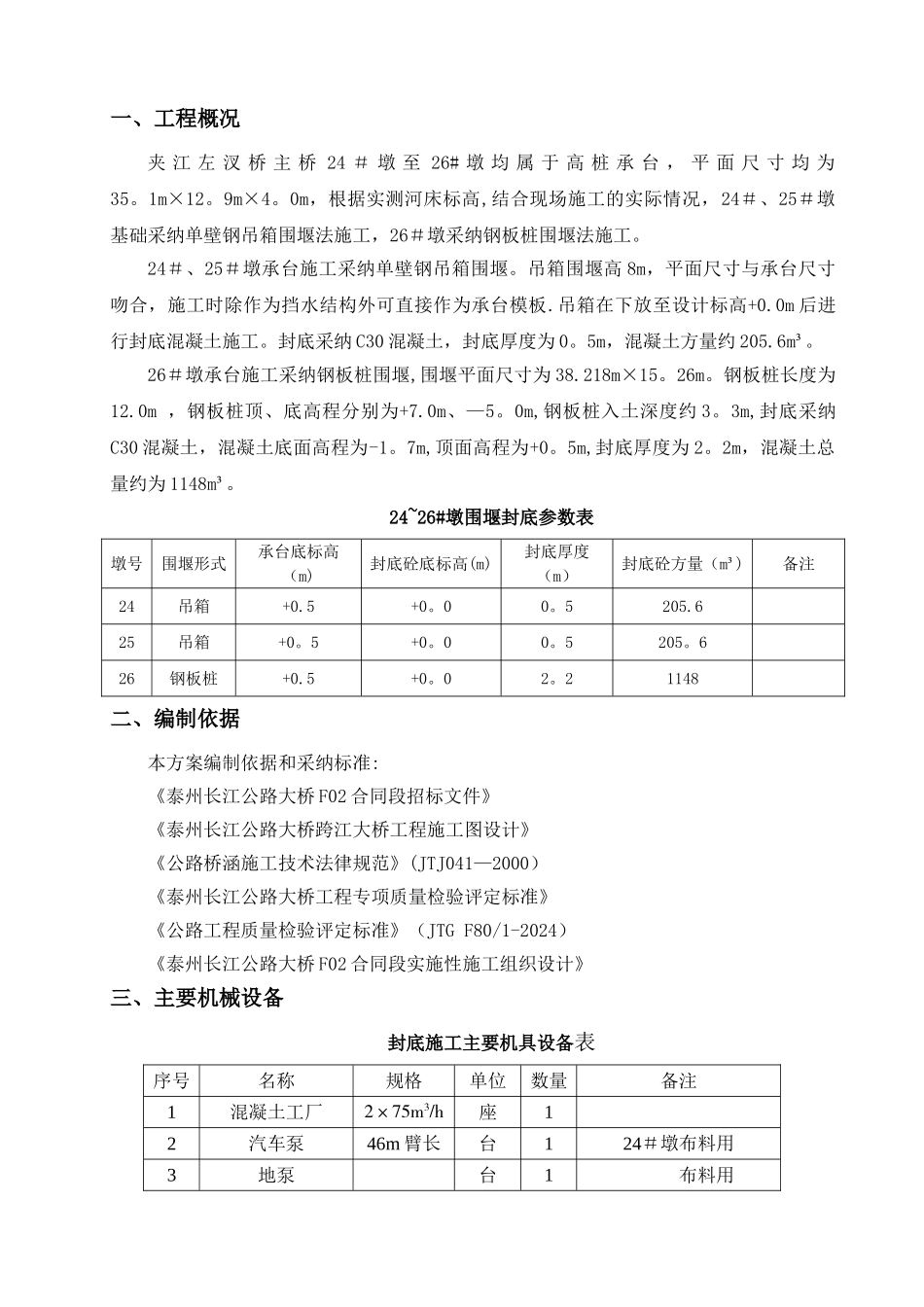

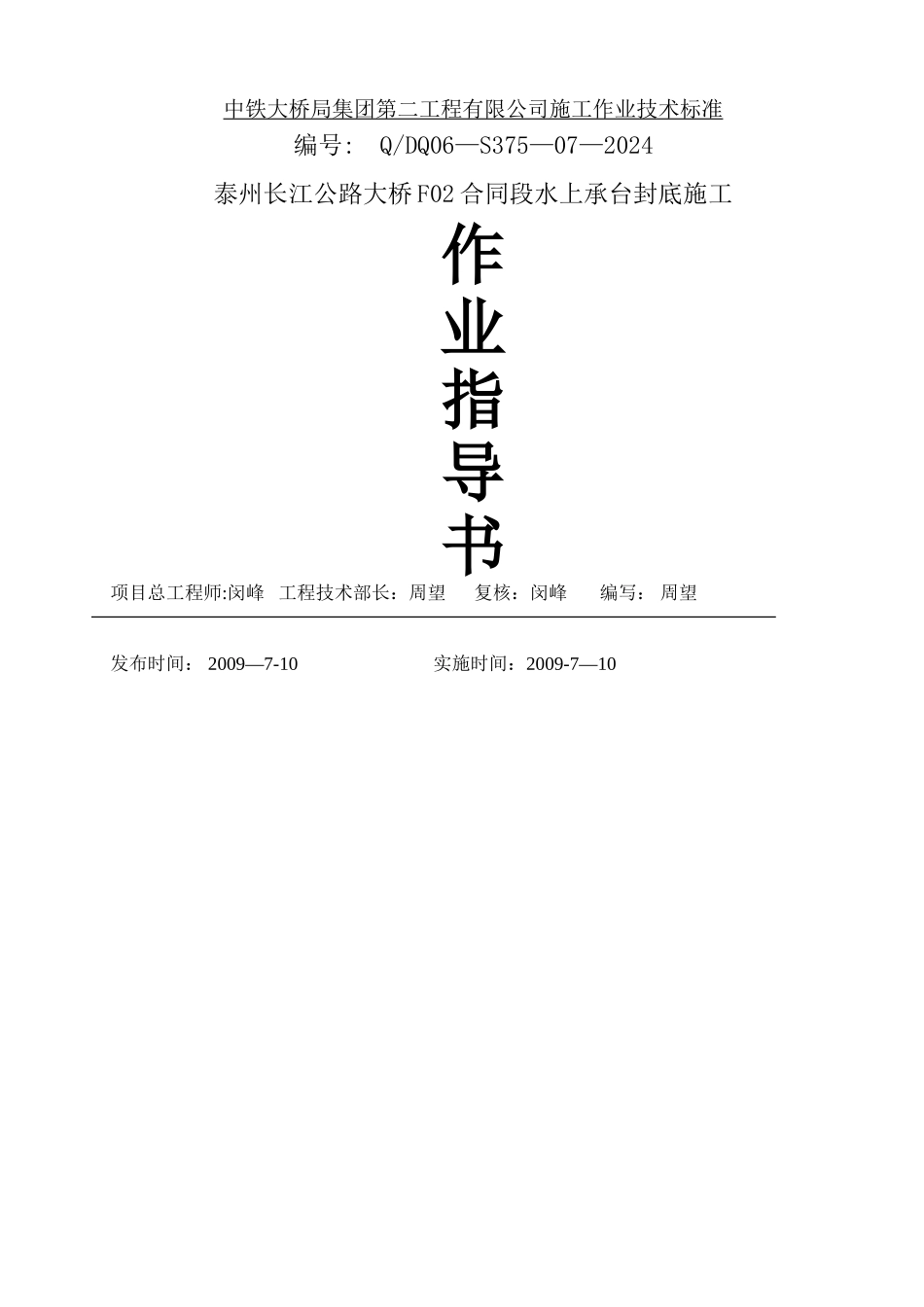

中铁大桥局集团第二工程有限公司施工作业技术标准编号: Q/DQ06—S375—07—2024泰州长江公路大桥 F02 合同段水上承台封底施工作业指导书项目总工程师:闵峰 工程技术部长：周望 复核：闵峰 编写： 周望发布时间： 2009—7-10 实施时间：2009-7—10目 录一、工程概况.....................................................2二、编制依据 ..................................................... 2 三、主要机械设备 ................................................. 2 四、施工工艺流程 ................................................. 3 五、主要施工方法和工艺 ........................................... 3 （一）、封底前的施工准备 ...................................... 3 （二）、封底混凝土的灌注 ...................................... 4 （三 ) 、测量及资料汇总工作 ..................................... 5 六、施工安全质量注意事项 ......................................... 5 一、工程概况夹 江 左 汊 桥 主 桥 24 ＃ 墩 至 26# 墩 均 属 于 高 桩 承 台 ， 平 面 尺 寸 均 为35。1m×12。9m×4。0m，根据实测河床标高,结合现场施工的实际情况，24＃、25＃墩基础采纳单壁钢吊箱围堰法施工，26＃墩采纳钢板桩围堰法施工。24＃、25＃墩承台施工采纳单壁钢吊箱围堰。吊箱围堰高 8m，平面尺寸与承台尺寸吻合，施工时除作为挡水结构外可直接作为承台模板.吊箱在下放至设计标高+0.0m 后进行封底混凝土施工。封底采纳 C30 混凝土，封底厚度为 0。5m，混凝土方量约 205.6m³。26＃墩承台施工采纳钢板桩围堰,围堰平面尺寸为 38.218m×15。26m。钢板桩长度为12.0m ，钢板桩顶、底高程分别为+7.0m、—5。0m,钢板桩入土深度约 3。3m,封底采纳C30 混凝土，混凝土底面高程为-1。7m,顶面高程为+0。5m,封底厚度为 2。2m，混凝土总量约为 1148m³。24~26#墩围堰封底参数表墩号围堰形式承台底标高（m)封底砼底标高(m)封底厚度（m）封底砼方量（m³)备注24吊箱+0.5+0。00。5205.625吊箱+0。5+0。00。5205。626钢板桩+0.5+0。02。21148二、编制依据本方案编制依据和采纳标准:《泰州长江公路大桥 F02 合同段招标文件》《泰州长江公路大桥跨江大桥工程施工图设计》《公路桥涵施工技术法律规范》(JTJ041—2000）《泰州长江公路大桥工程专项质量检验评定标准》...
