二水平轨道大巷探放水设计及施工安全技术措施

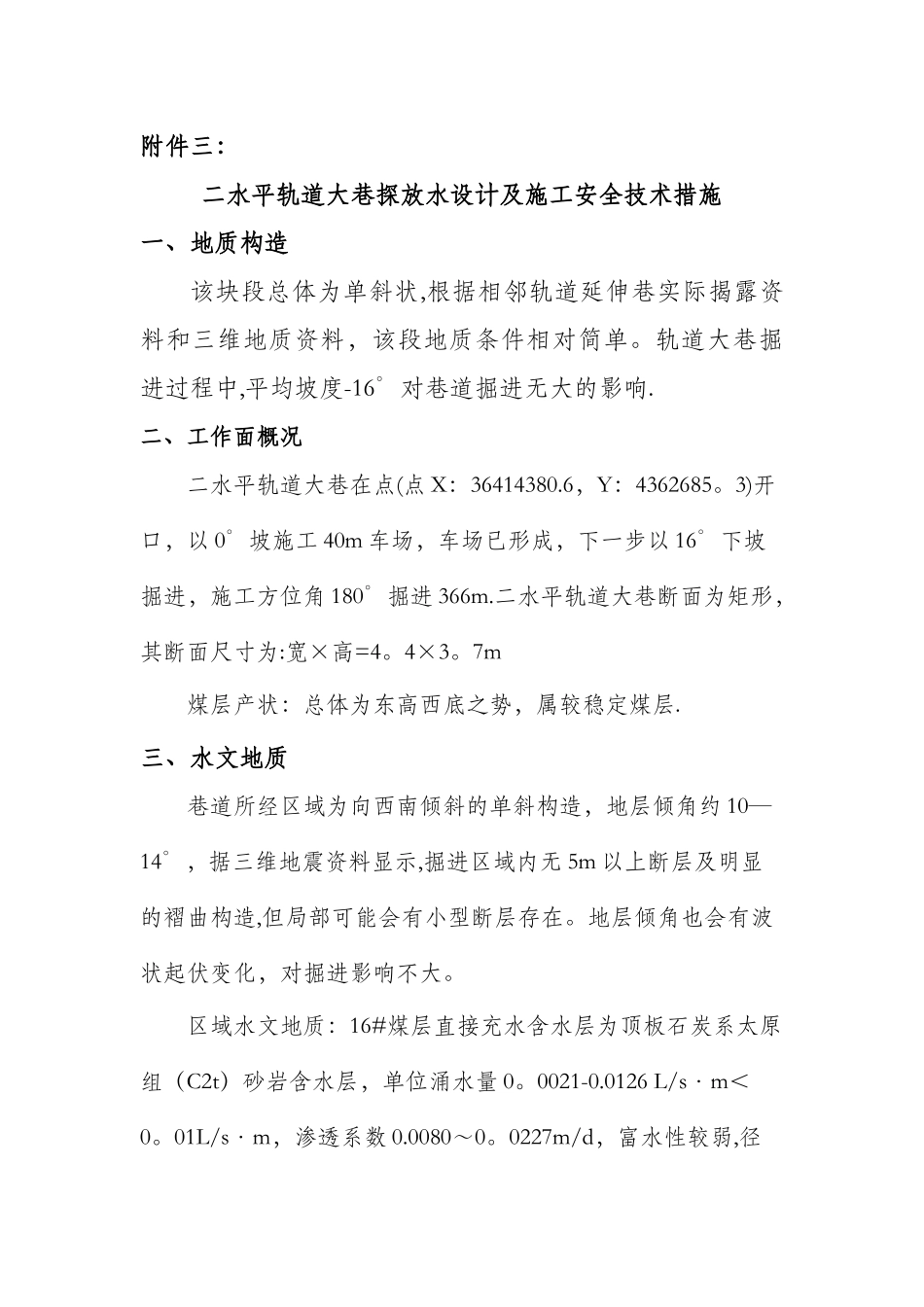

附件三：二水平轨道大巷探放水设计及施工安全技术措施一、地质构造该块段总体为单斜状,根据相邻轨道延伸巷实际揭露资料和三维地质资料，该段地质条件相对简单。轨道大巷掘进过程中,平均坡度-16°对巷道掘进无大的影响.二、工作面概况二水平轨道大巷在点(点 X：36414380.6，Y：4362685。3)开口，以 0°坡施工 40m 车场，车场已形成，下一步以 16°下坡掘进，施工方位角 180°掘进 366m.二水平轨道大巷断面为矩形，其断面尺寸为:宽×高=4。4×3。7m煤层产状：总体为东高西底之势，属较稳定煤层.三、水文地质巷道所经区域为向西南倾斜的单斜构造，地层倾角约 10—14°，据三维地震资料显示,掘进区域内无 5m 以上断层及明显的褶曲构造,但局部可能会有小型断层存在。地层倾角也会有波状起伏变化，对掘进影响不大。区域水文地质：16#煤层直接充水含水层为顶板石炭系太原组（C2t）砂岩含水层，单位涌水量 0。0021-0.0126 L/s·m＜0。01L/s·m，渗透系数 0.0080～0。0227m/d，富水性较弱,径流条件差，补给有限。附近区域该含水层厚度 38。68m，16#煤层之上泥岩、煤层砂质泥岩组成的隔水层厚度 11。03-14.45m，对 16#煤层的采掘影响不大。但遇到断层时,由于受断层破裂带的影响，会发生顶板淋水、涌水情况。同时,16＃煤层底板砂岩成分比例较高,且裂隙发育，底板隔水层厚度 3。13m,受采动影响（经验数据 5m)可能会导致底板砂岩裂隙水涌水.间接充水含水层为底板奥灰岩溶水，该区域奥灰水位 1045。17m，根据底板安全隔水层厚度计算公式 经计算安全隔水层厚度 t=2.7m，奥灰顶界面距 16＃煤层底板间距为 48.6m，在底板完好的情况下对巷道掘进影响不大。但棋盘井地区神华蒙西煤矿曾发生奥灰水沿 16 煤底板砂岩裂隙导升的现象，因此，掘进期间需加强底板超前探放水.四、防治水措施1、物探排查掘进前已采纳物探方法查清巷道前方构造发育程度及充水情况。2、探放水工作坚持“有掘必探、先探后掘”的掘进施工原则,对该巷道进行超前探放水,严格根据探放水设计进行施工.3、排水设备及排水路线掘进过程中在掘进头配备水泵，且有同等能力备用水泵，随巷道掘进铺设相应管径及趟数的排水管路。掘进工作面→二水平轨道大巷→二水平车场→中央水泵房→副斜井→地面五、探水的目的及原则1、探水的目的：探水系指采矿过程中用超前勘探的方法，探明采掘工作面、顶板、侧帮和前方的含水构造及陷落柱充水含水层、积水老窑等，含水体系的具体空间位置和产状...
