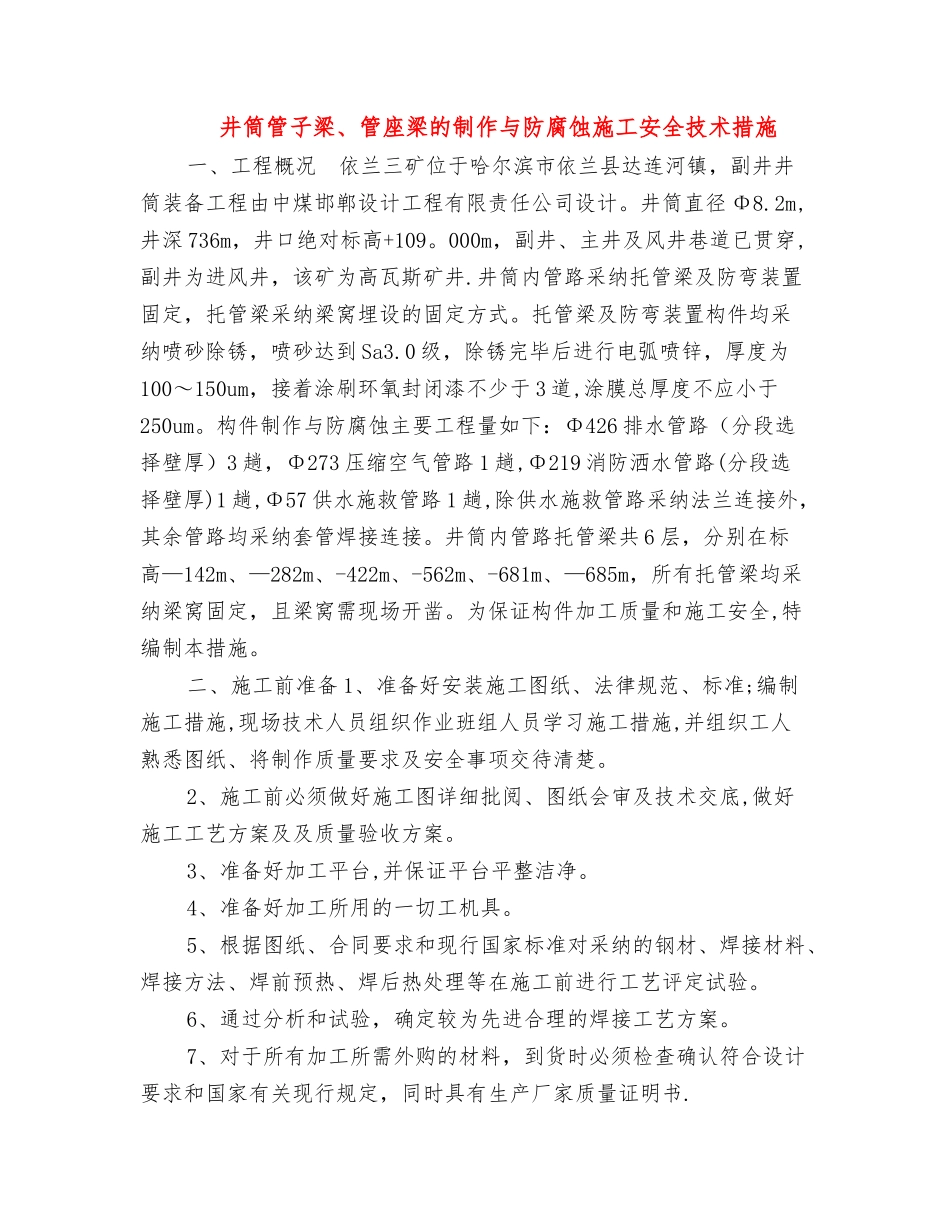

井筒管子梁、管座梁的制作与防腐蚀施工安全技术措施一、工程概况 依兰三矿位于哈尔滨市依兰县达连河镇，副井井筒装备工程由中煤邯郸设计工程有限责任公司设计。井筒直径 Φ8.2m,井深 736m，井口绝对标高+109。000m，副井、主井及风井巷道已贯穿,副井为进风井，该矿为高瓦斯矿井.井筒内管路采纳托管梁及防弯装置固定，托管梁采纳梁窝埋设的固定方式。托管梁及防弯装置构件均采纳喷砂除锈，喷砂达到 Sa3.0 级，除锈完毕后进行电弧喷锌，厚度为100～150um，接着涂刷环氧封闭漆不少于 3 道,涂膜总厚度不应小于250um。构件制作与防腐蚀主要工程量如下：Φ426 排水管路（分段选择壁厚）3 趟，Φ273 压缩空气管路 1 趟,Φ219 消防洒水管路(分段选择壁厚)1 趟,Φ57 供水施救管路 1 趟,除供水施救管路采纳法兰连接外，其余管路均采纳套管焊接连接。井筒内管路托管梁共 6 层，分别在标高—142m、—282m、-422m、-562m、-681m、—685m，所有托管梁均采纳梁窝固定，且梁窝需现场开凿。为保证构件加工质量和施工安全,特编制本措施。二、施工前准备 1、准备好安装施工图纸、法律规范、标准;编制施工措施,现场技术人员组织作业班组人员学习施工措施,并组织工人熟悉图纸、将制作质量要求及安全事项交待清楚。2、施工前必须做好施工图详细批阅、图纸会审及技术交底,做好施工工艺方案及及质量验收方案。3、准备好加工平台,并保证平台平整洁净。4、准备好加工所用的一切工机具。5、根据图纸、合同要求和现行国家标准对采纳的钢材、焊接材料、焊接方法、焊前预热、焊后热处理等在施工前进行工艺评定试验。6、通过分析和试验，确定较为先进合理的焊接工艺方案。7、对于所有加工所需外购的材料，到货时必须检查确认符合设计要求和国家有关现行规定，同时具有生产厂家质量证明书.8、为保证产品质量,电焊工、铆工及放样人员均应实行实名制，责任到人，对本施工措施中不正确或不妥当之处，任何人都可提出好的建议.9、为方便制作，管路焊接在现场施工。三、构件制作工序及工艺要求构件加工工序：放样→划线→号料→下料切割→制孔→组对焊接→矫正 1、放样、划线、号料 1)结构简单的构件应以设计图中的尺寸进行直接下料。对于结构复杂的构件可采纳 1：1 放大样的方式进行下料。2）放样样板必须用 0.25～0。5mm铁皮制作，必须留有制作时焊接收缩余量及切割、刨边等加工余量,所有样板必须注明零件号、板厚、件数、正、反等,并留有放样人员的编号.样板...
