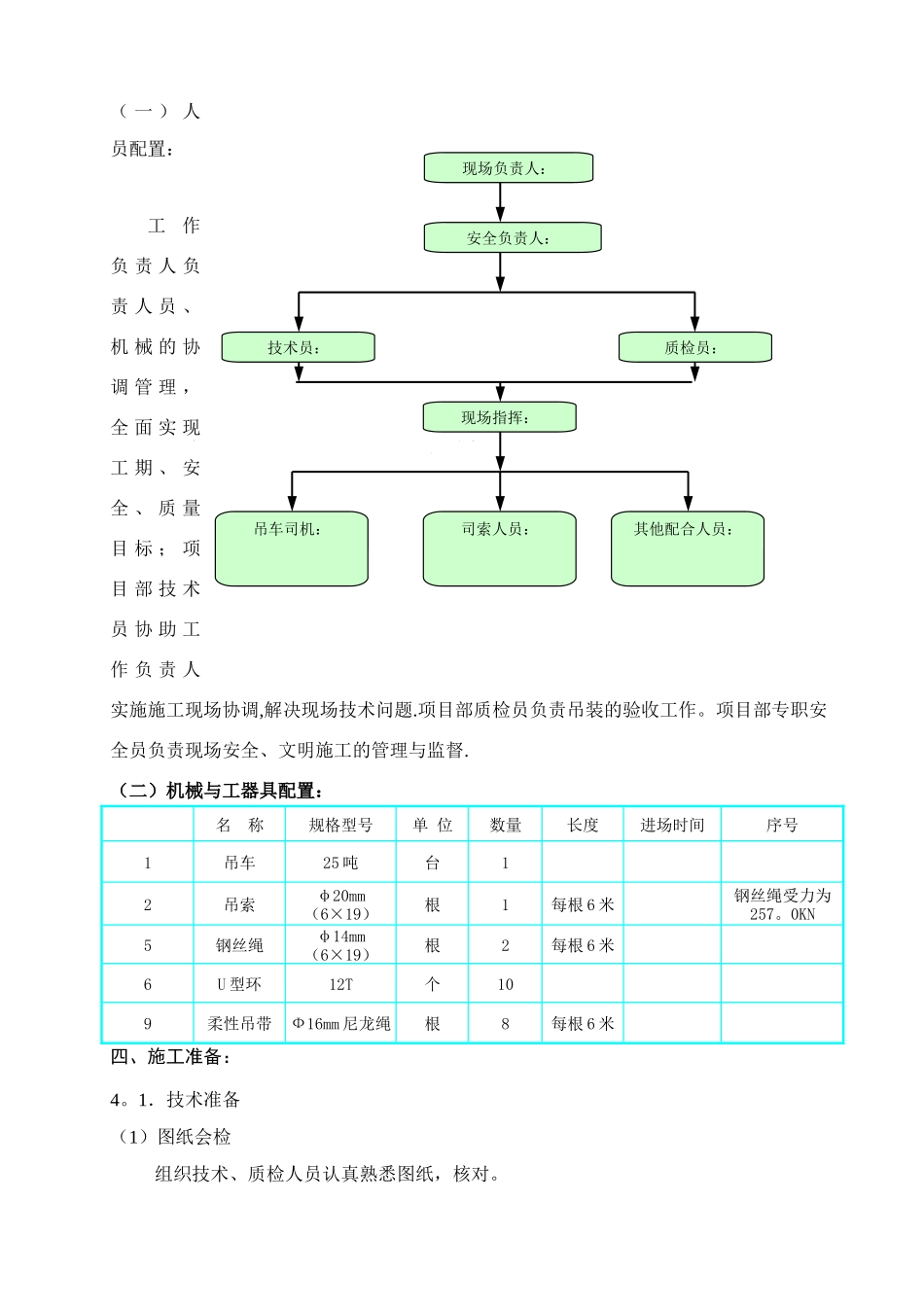

成都京东方 220 千伏变电站新建工程220 千伏 GIS 设备吊装作业专项措施 批准: 审核: 编制： 一、编制依据:1、《安装施工图》 2、《220kVGIS 设备安装施工图》 3、《国家电网公司输变电工程标准化作业手册变电工程分册》 中国电力出版社4、《电气装置安装工程 施工质量验收及评定规程》（Q/GDW183—2024）5、《输变电工程建设标准强制性条文实施管理规程》 （Q/GDW 248—2024)6、《电力建设安全工作规程》（变电所部分） DL5009.3-19977、《电力建设安全健康与环境管理工作规定》国家电网公司 2024—01—218、《国家电网公司电力建设起重机械安全监督管理办法》（国家电网安监〔2024〕891号）9、《国家电网公司电力建设起重机械安全管理重点措施（试行 )》（国家电网基建〔2024〕696号）二、工程概况： ？本期工程吊装区域较小,吊装设备多,为保证吊装作业顺利进行，特编制此方案。GIS 主要设备重量与吊装高度统计表名称数量重量吊装高度（米)三、资源配置现场负责人：安全负责人：技术员：质检员：现场指挥：吊车司机：其他配合人员：司索人员：（ 一 ） 人员配置： 工作负 责 人 负责 人 员 、机 械 的 协调 管 理 ，全 面 实 现工 期 、 安全 、 质 量目 标 ； 项目 部 技 术员 协 助 工作 负 责 人实施施工现场协调,解决现场技术问题.项目部质检员负责吊装的验收工作。项目部专职安全员负责现场安全、文明施工的管理与监督.（二）机械与工器具配置：名 称规格型号单 位数量长度进场时间序号1吊车25 吨台12吊索φ20mm（6×19）根1每根 6 米钢丝绳受力为257。0KN5钢丝绳φ14mm（6×19）根2每根 6 米6U 型环12T个109柔性吊带Ф16mm 尼龙绳根8每根 6 米四、施工准备：4。1．技术准备（1）图纸会检组织技术、质检人员认真熟悉图纸，核对。（2）技术交底针对吊装阶段进行技术交底,交底内容包括操作要点、技术数据、质量要求、安全措施、资料要求等，全体施工人员都要参加交底并签名，形成书面交底记录。4.2．机具准备根据工器具汇总表准备,并根据安全措施要求进行检查。五、设备吊装施工5。1 设备卸车①、设备到达现场后，应派专人引导车辆到达堆放区域。②、卸车应有安全人员监护，工作前对所有施工人员宣读工作票，进行技术交底，确认危险源。③、卸车采纳吊车分批将材料从车辆上放置到指定区域,严禁将材料直接滚下车。吊绳用尼龙吊带。装卸与运输所用工器具不得对构架镀锌层...
