京福客专桥梁支座垫石施工方案

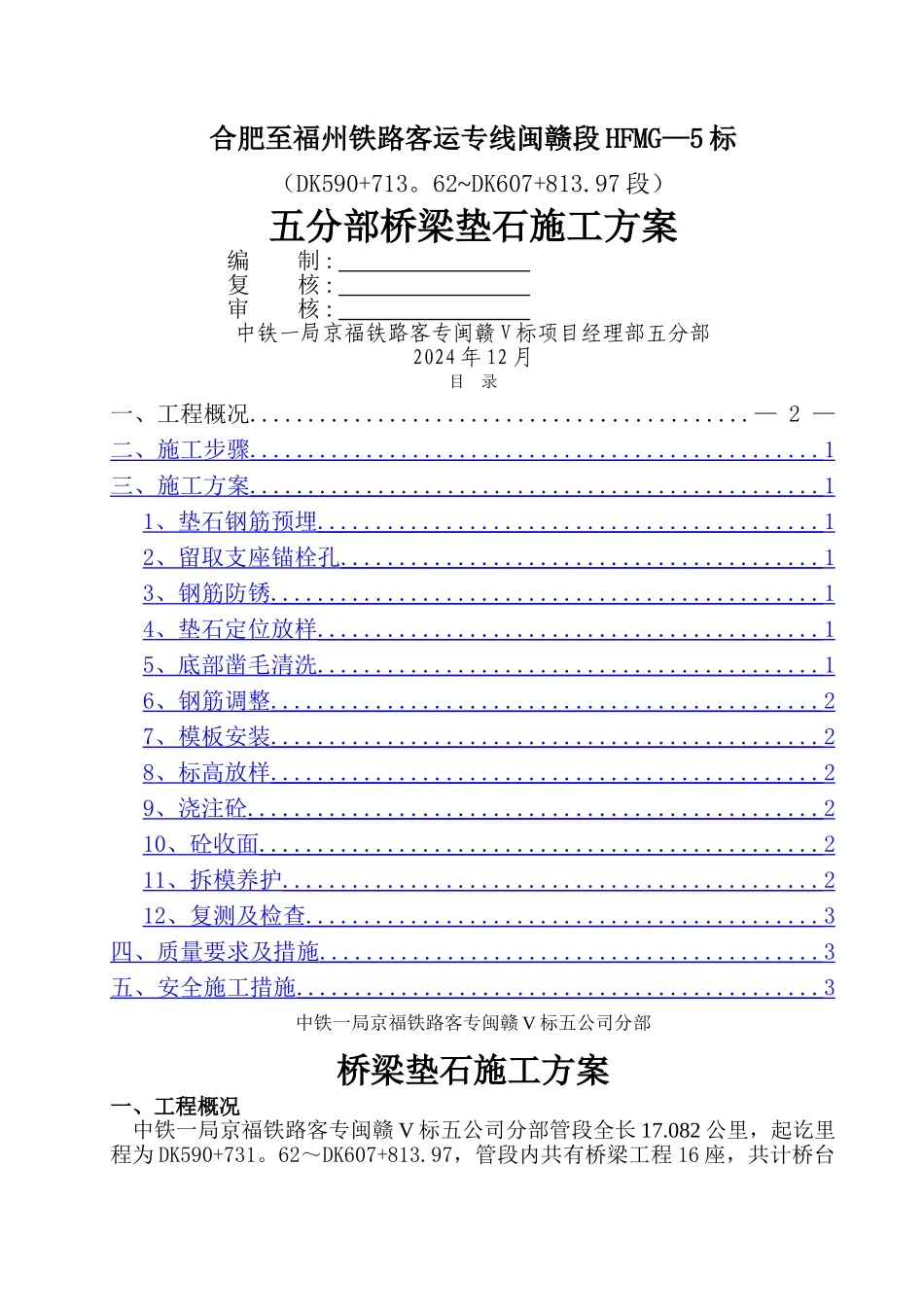

京福客专桥梁支座垫石施工方案_第1页
1/4

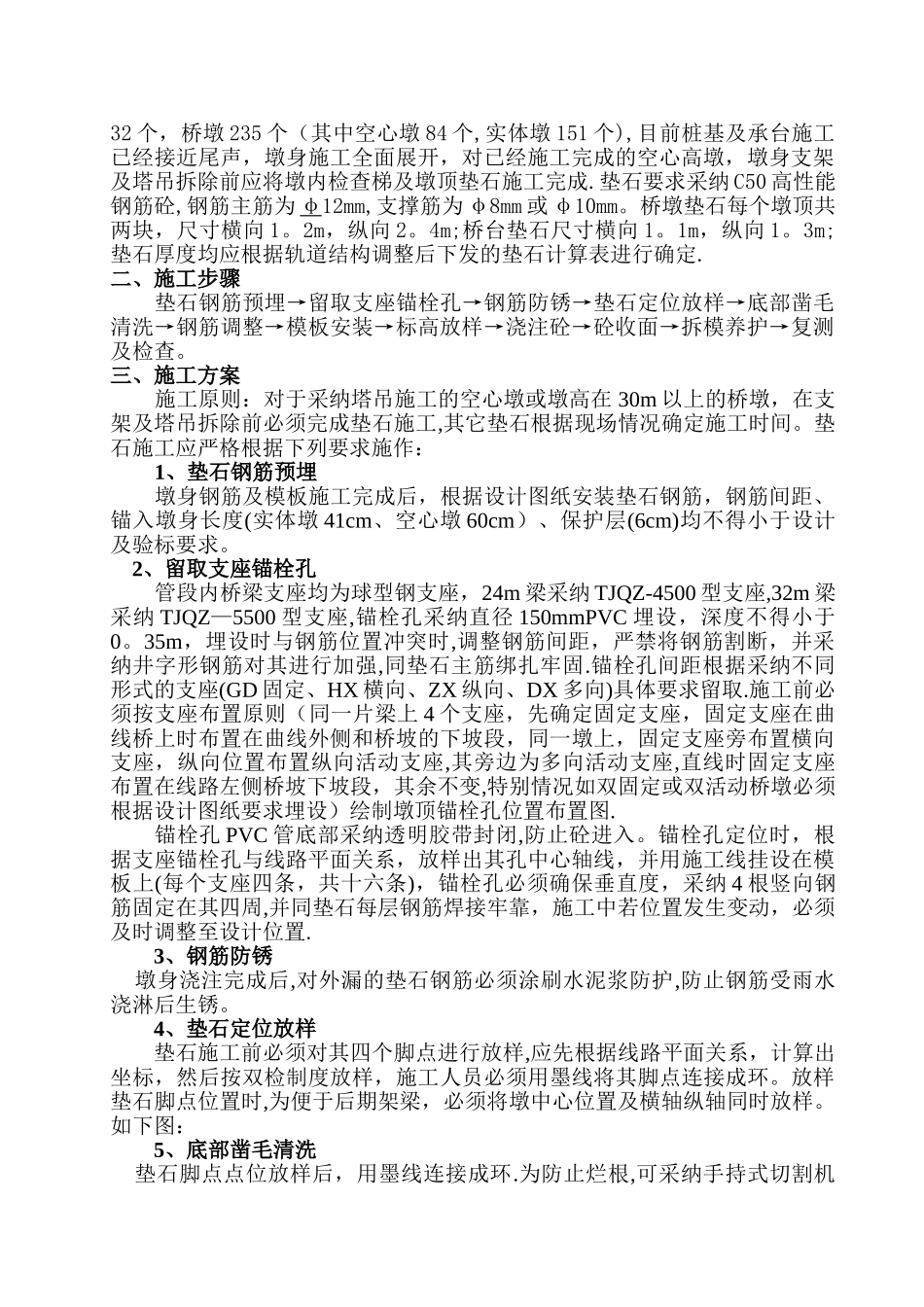

京福客专桥梁支座垫石施工方案_第2页
2/4

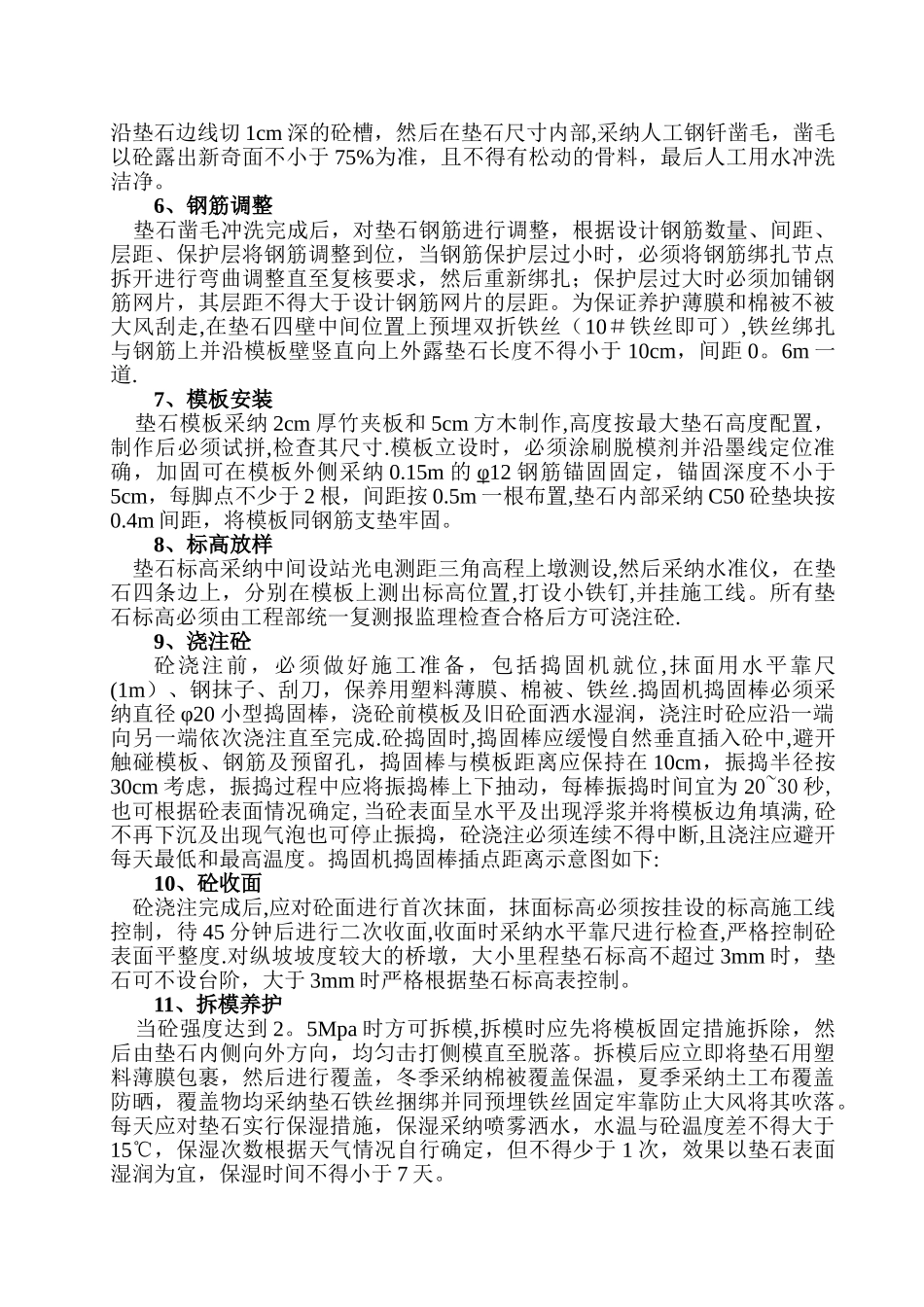

京福客专桥梁支座垫石施工方案_第3页
3/4
合肥至福州铁路客运专线闽赣段 HFMG—5 标(DK590+713。62~DK607+813.97 段)五分部桥梁垫石施工方案编 制: 复 核: 审 核: 中铁一局京福铁路客专闽赣 V 标项目经理部五分部2024 年 12 月目 录一、工程概况...........................................— 2 —二、施工步骤 ................................................. 1 三、施工方案 ................................................. 1 1 、垫石钢筋预埋 ........................................... 1 2 、留取支座锚栓孔 ......................................... 1 3 、钢筋防锈 ............................................... 1 4 、垫石定位放样 ........................................... 1 5 、底部凿毛清洗 ........................................... 1 6 、钢筋调整 ............................................... 2 7 、模板安装 ............................................... 2 8 、标高放样 ............................................... 2 9 、浇注砼 ................................................. 2 10 、砼收面 ................................................ 2 11 、拆模养护 .............................................. 2 12 、复测及检查 ............................................ 3 四、质量要求及措施 ........................................... 3 五、安全施工措施 ............................................. 3 中铁一局京福铁路客专闽赣 V 标五公司分部桥梁垫石施工方案一、工程概况 中铁一局京福铁路客专闽赣 V 标五公司分部管段全长 17.082 公里,起讫里程为 DK590+731。62~DK607+813.97,管段内共有桥梁工程 16 座,共计桥台32 个,桥墩 235 个(其中空心墩 84 个,实体墩 151 个),目前桩基及承台施工已经接近尾声,墩身施工全面展开,对已经施工完成的空心高墩,墩身支架及塔吊拆除前应将墩内检查梯及墩顶垫石施工完成.垫石要求采纳 C50 高性能钢筋砼,钢筋主筋为 φ12mm,支撑筋为 φ8mm 或 φ10mm。桥墩垫石每个墩顶共两块,尺寸横向 1。2m,纵向 2。4m;桥台垫石尺寸横向 1。1m,纵向 1。3m;垫石厚度均应根据轨道结构调整后下发的垫石计算表进行确定.二、施工步骤垫石钢筋预埋→留取支座锚栓...
