人货电梯施工方案DOC

人货电梯施工方案DOC_第1页
1/18
人货电梯施工方案DOC_第2页
2/18
人货电梯施工方案DOC_第3页
3/18

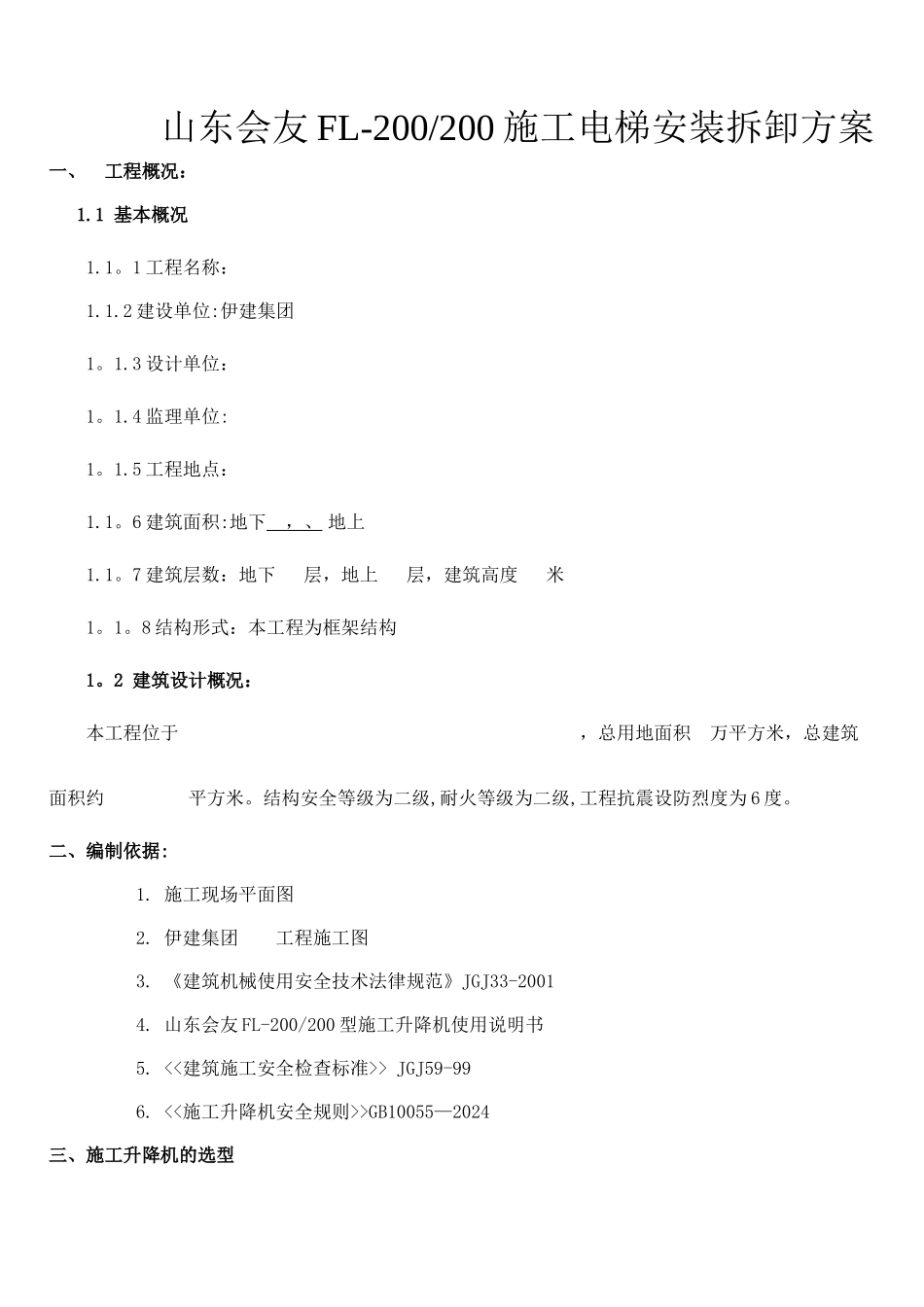

山东会友 FL-200/200 施工电梯安装拆卸方案一、工程概况: 1.1 基本概况1.1。1 工程名称:1.1.2 建设单位:伊建集团1。1.3 设计单位:1。1.4 监理单位:1。1.5 工程地点:1.1。6 建筑面积:地下 ,、 地上1.1。7 建筑层数:地下 层,地上 层,建筑高度 米1。1。8 结构形式:本工程为框架结构1。2 建筑设计概况: 本工程位于 ,总用地面积 万平方米,总建筑面积约 平方米。结构安全等级为二级,耐火等级为二级,工程抗震设防烈度为 6 度。二、编制依据:1. 施工现场平面图2. 伊建集团 工程施工图3. 《建筑机械使用安全技术法律规范》JGJ33-20014. 山东会友 FL-200/200 型施工升降机使用说明书5. <<建筑施工安全检查标准>> JGJ59-996. <<施工升降机安全规则>>GB10055—2024三、施工升降机的选型根据 工程砌筑结构和装修装饰工程量,选择 1 台 FL—200/200V 施工电梯,部署在 ,具体详见附图。根据 FL-200/200 型施工升降机使用手册提供的基础尺寸和现场的实际情况施工升降机基础尺寸为 3800mm×4200mm,厚度为 300mm,混凝土强度等级为 C30,其内部配筋为 Φ14@200。因施工电梯基础部署位置在沉降后浇带处并作用在地下室顶板上,施工升降机基础所在地下室顶板下部需要用脚手架加固,其脚手架搭设的间距、步距均由计算确定。施工电梯基础部位后浇带处加焊止水钢板先浇筑砼。四、施工电梯位置选择的原则满足使用功能及砌筑阶段装修阶段工程量.满足施工电梯的各种性能,确保施工电梯安装和拆除方便。降低费用,使施工电梯安装和拆除费用尽量降低。主要技术参数:额定载重量(Kg) (2×)2000提升速度 m/min 36电机功率(KW) (2×2×)11供电熔断器电流(A) 2×63额定安装载重量(Kg) (2×)1000吊笼重量(Kg) (2×)2000标准节重量(Kg) 180对重重量(Kg) (2×)1000吊笼内部尺寸(m) 3.2×1。5×2.5外笼重量(Kg) 1480标准节尺寸 650×650mm 长度 1508mm五、安装方案(一)安装前准备工作1、升降机安装的安全要求1)升降机安装前必须先认真阅读《使用说明书》及《零件图册》。2)安装场地应清理洁净,并用有标志的栏杆围起来,禁止非工作人员进入安装场地内。3)安装过程中必须由专人统一指挥.4)升降机运行时,人员头、手严禁露出安全栏外.5)假如有人在导轨架上或附墙架上工作时,绝对不允许开动升降机,当吊笼运行时,严禁进入外笼内。6)吊笼上的零部件必须放置平稳,不得露出安全栏外。7)安装作...
