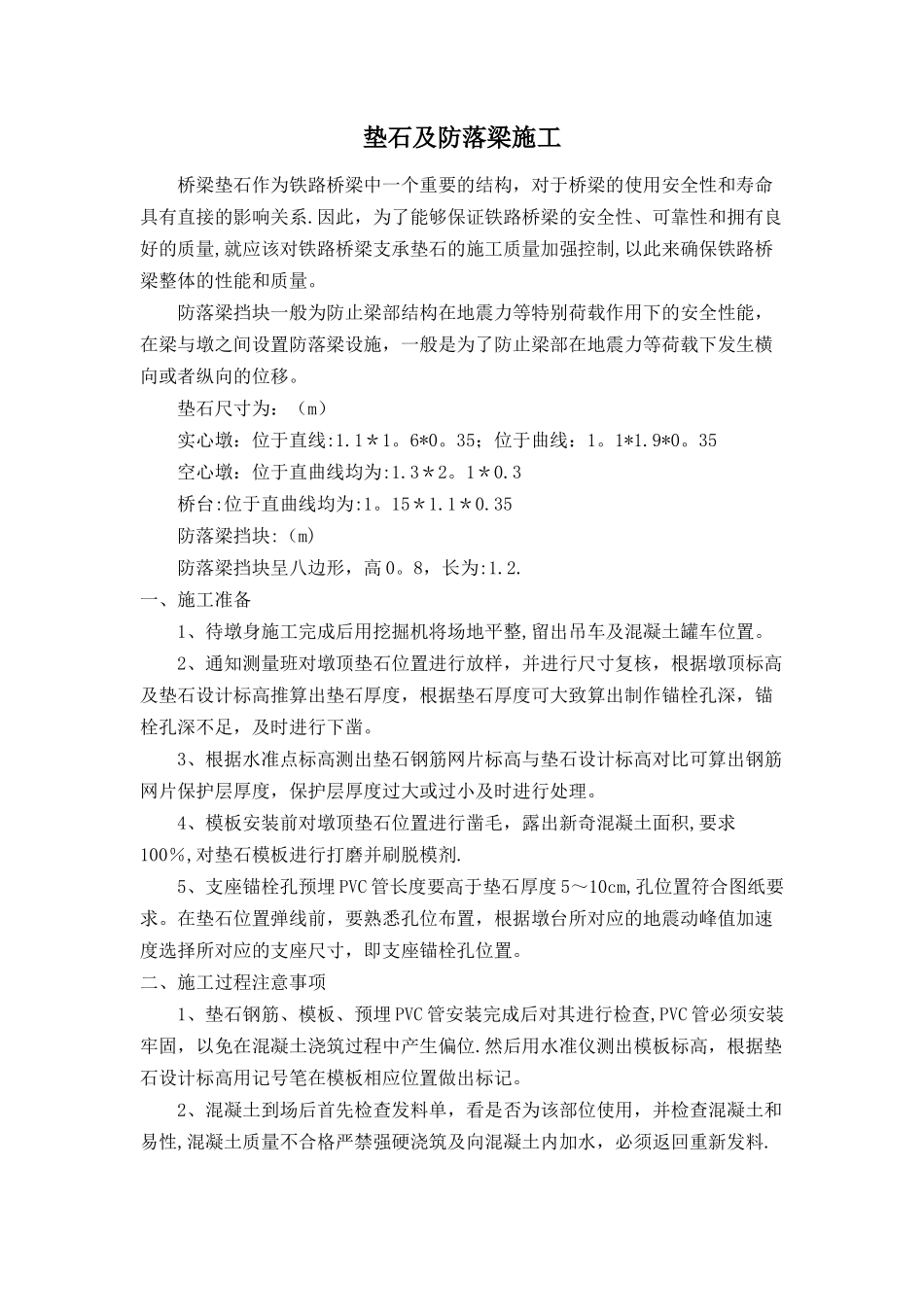

垫石及防落梁施工

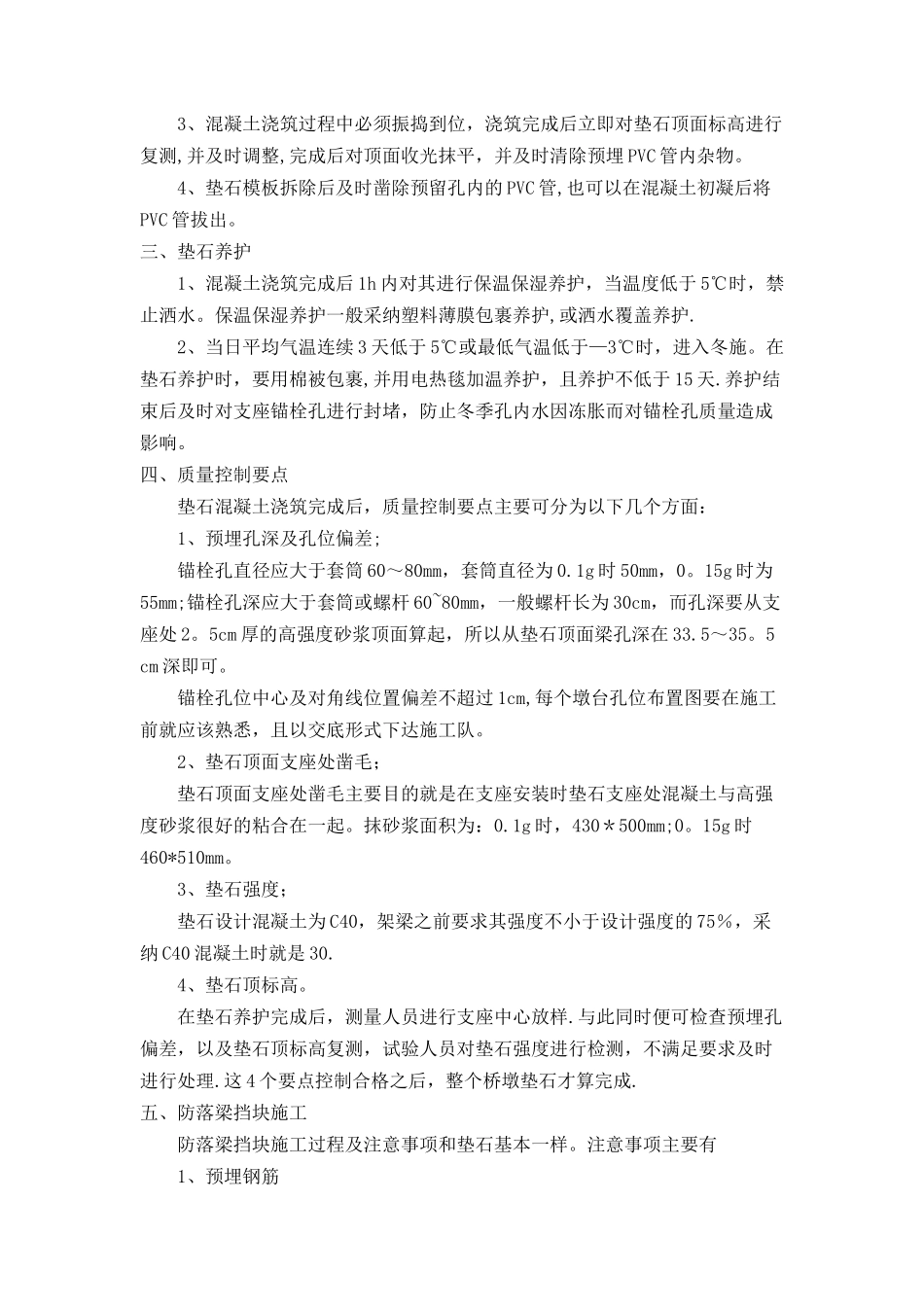

垫石及防落梁施工桥梁垫石作为铁路桥梁中一个重要的结构，对于桥梁的使用安全性和寿命具有直接的影响关系.因此，为了能够保证铁路桥梁的安全性、可靠性和拥有良好的质量,就应该对铁路桥梁支承垫石的施工质量加强控制,以此来确保铁路桥梁整体的性能和质量。防落梁挡块一般为防止梁部结构在地震力等特别荷载作用下的安全性能，在梁与墩之间设置防落梁设施，一般是为了防止梁部在地震力等荷载下发生横向或者纵向的位移。垫石尺寸为：（m）实心墩：位于直线:1.1＊1。6*0。35；位于曲线：1。1*1.9*0。35空心墩：位于直曲线均为:1.3＊2。1＊0.3桥台:位于直曲线均为:1。15＊1.1＊0.35防落梁挡块:（m)防落梁挡块呈八边形，高 0。8，长为:1.2.一、施工准备1、待墩身施工完成后用挖掘机将场地平整,留出吊车及混凝土罐车位置。2、通知测量班对墩顶垫石位置进行放样，并进行尺寸复核，根据墩顶标高及垫石设计标高推算出垫石厚度，根据垫石厚度可大致算出制作锚栓孔深，锚栓孔深不足，及时进行下凿。3、根据水准点标高测出垫石钢筋网片标高与垫石设计标高对比可算出钢筋网片保护层厚度，保护层厚度过大或过小及时进行处理。4、模板安装前对墩顶垫石位置进行凿毛，露出新奇混凝土面积,要求100％,对垫石模板进行打磨并刷脱模剂.5、支座锚栓孔预埋 PVC 管长度要高于垫石厚度 5～10cm,孔位置符合图纸要求。在垫石位置弹线前，要熟悉孔位布置，根据墩台所对应的地震动峰值加速度选择所对应的支座尺寸，即支座锚栓孔位置。二、施工过程注意事项1、垫石钢筋、模板、预埋 PVC 管安装完成后对其进行检查,PVC 管必须安装牢固，以免在混凝土浇筑过程中产生偏位.然后用水准仪测出模板标高，根据垫石设计标高用记号笔在模板相应位置做出标记。2、混凝土到场后首先检查发料单，看是否为该部位使用，并检查混凝土和易性,混凝土质量不合格严禁强硬浇筑及向混凝土内加水，必须返回重新发料.3、混凝土浇筑过程中必须振捣到位，浇筑完成后立即对垫石顶面标高进行复测,并及时调整,完成后对顶面收光抹平，并及时清除预埋 PVC 管内杂物。4、垫石模板拆除后及时凿除预留孔内的 PVC 管,也可以在混凝土初凝后将PVC 管拔出。三、垫石养护1、混凝土浇筑完成后 1h 内对其进行保温保湿养护，当温度低于 5℃时，禁止洒水。保温保湿养护一般采纳塑料薄膜包裹养护,或洒水覆盖养护.2、当日平均气温连续 3 天低于 5℃或最低气温低于—3℃时，进入冬施。在垫石养护时，要用棉被包...
