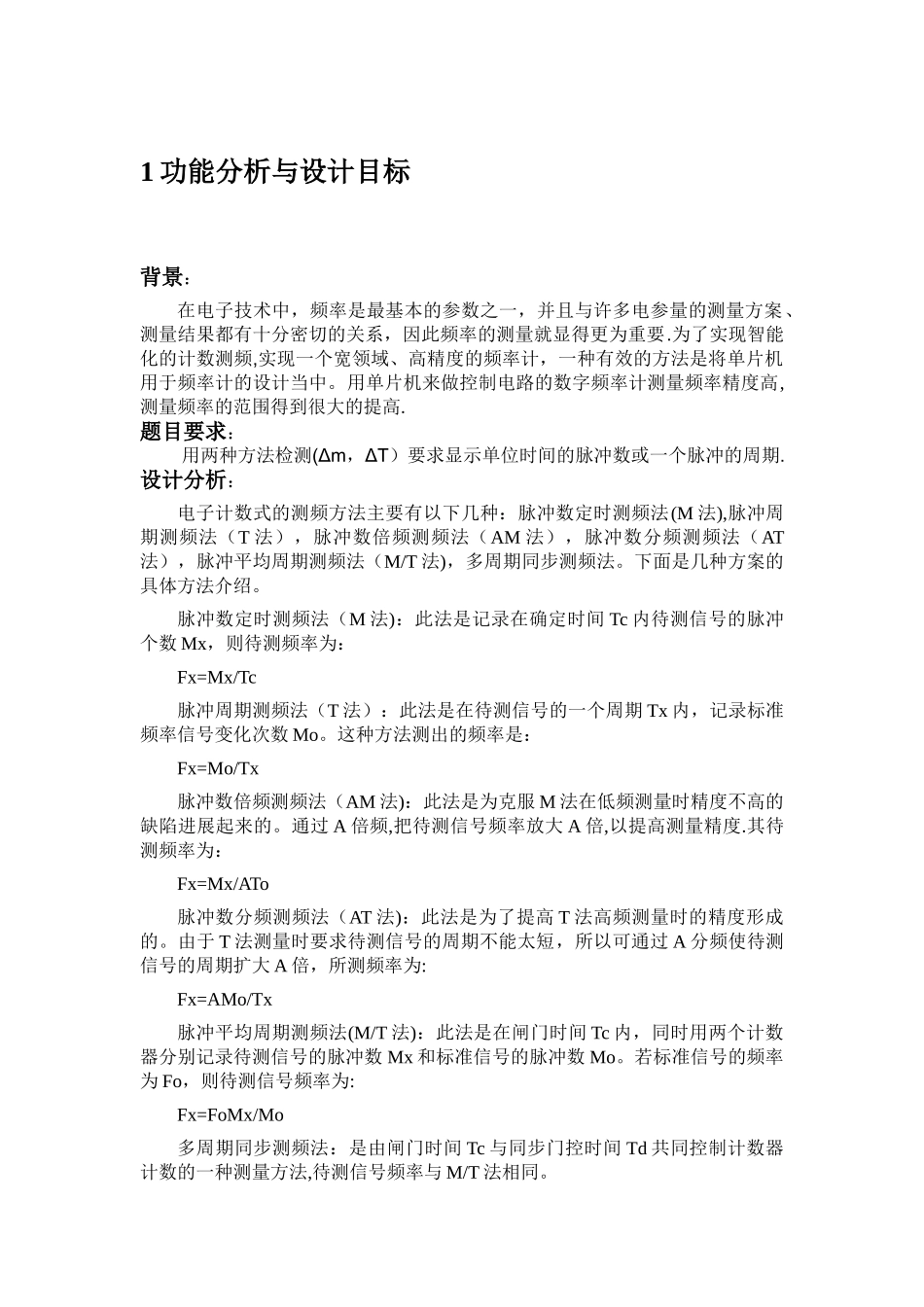

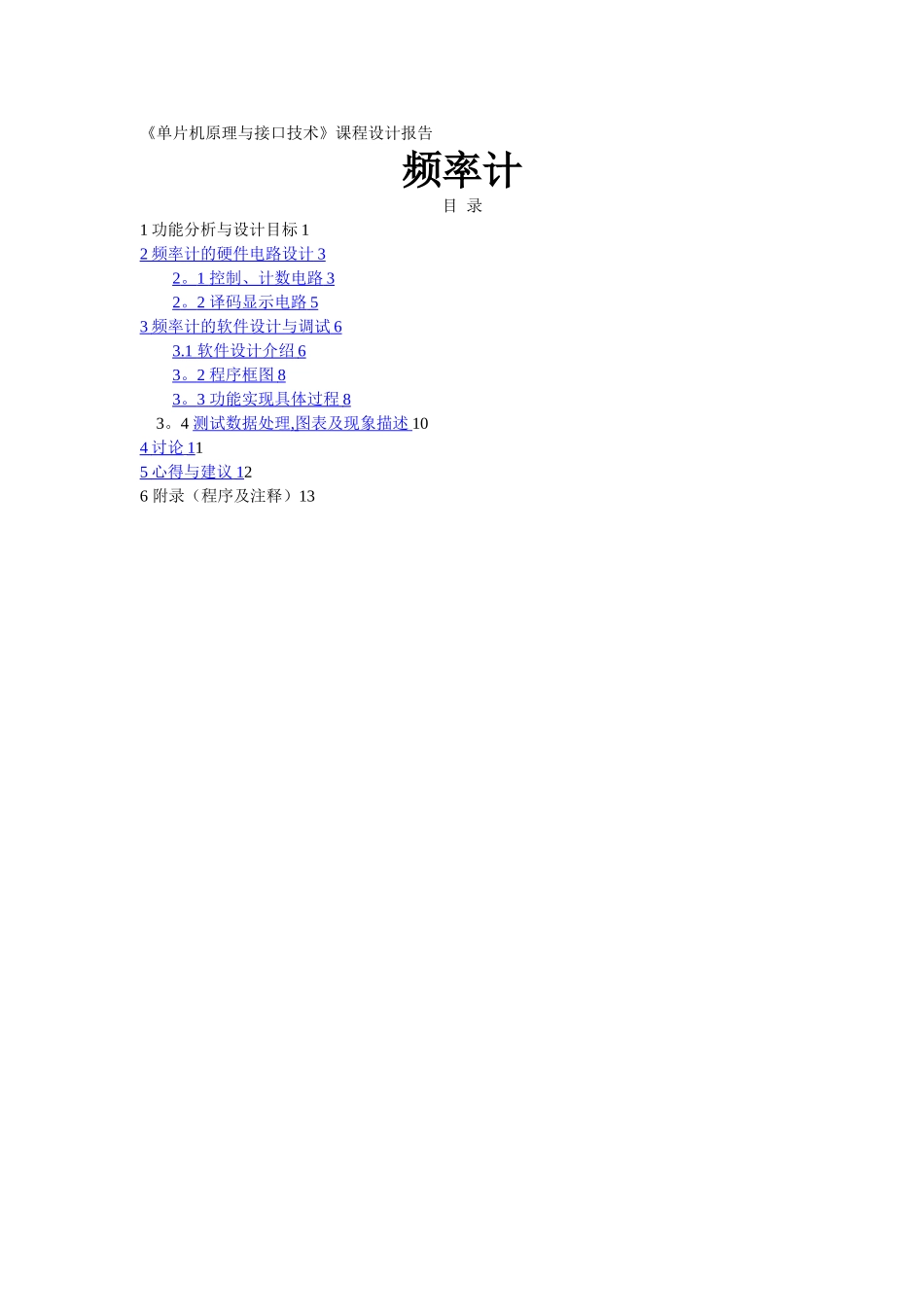

《单片机原理与接口技术》课程设计报告 频率计目 录1 功能分析与设计目标 12 频率计的硬件电路设计 3 2 。 1 控制、计数电路 3 2 。 2 译码显示电路 5 3 频率计的软件设计与调试 6 3 .1 软件设计介绍 6 3 。 2 程序框图 8 3 。 3 功能实现具体过程 8 3。4 测试数据处理 , 图表及现象描述 104 讨论 1 15 心得与建议 1 26 附录（程序及注释）131 功能分析与设计目标背景：在电子技术中，频率是最基本的参数之一，并且与许多电参量的测量方案、测量结果都有十分密切的关系，因此频率的测量就显得更为重要.为了实现智能化的计数测频,实现一个宽领域、高精度的频率计，一种有效的方法是将单片机用于频率计的设计当中。用单片机来做控制电路的数字频率计测量频率精度高,测量频率的范围得到很大的提高.题目要求：用两种方法检测(Δm，ΔT）要求显示单位时间的脉冲数或一个脉冲的周期.设计分析：电子计数式的测频方法主要有以下几种：脉冲数定时测频法(M 法),脉冲周期测频法（T 法），脉冲数倍频测频法（AM 法），脉冲数分频测频法（AT法），脉冲平均周期测频法（M/T 法)，多周期同步测频法。下面是几种方案的具体方法介绍。脉冲数定时测频法（M 法)：此法是记录在确定时间 Tc 内待测信号的脉冲个数 Mx，则待测频率为：Fx=Mx/Tc脉冲周期测频法（T 法）：此法是在待测信号的一个周期 Tx 内，记录标准频率信号变化次数 Mo。这种方法测出的频率是：Fx=Mo/Tx脉冲数倍频测频法（AM 法)：此法是为克服 M 法在低频测量时精度不高的缺陷进展起来的。通过 A 倍频,把待测信号频率放大 A 倍,以提高测量精度.其待测频率为：Fx=Mx/ATo脉冲数分频测频法（AT 法)：此法是为了提高 T 法高频测量时的精度形成的。由于 T 法测量时要求待测信号的周期不能太短，所以可通过 A 分频使待测信号的周期扩大 A 倍，所测频率为:Fx=AMo/Tx脉冲平均周期测频法(M/T 法)：此法是在闸门时间 Tc 内，同时用两个计数器分别记录待测信号的脉冲数 Mx 和标准信号的脉冲数 Mo。若标准信号的频率为 Fo，则待测信号频率为:Fx=FoMx/Mo多周期同步测频法：是由闸门时间 Tc 与同步门控时间 Td 共同控制计数器计数的一种测量方法,待测信号频率与 M/T 法相同。以上几种方法各有其优缺点:脉冲数定时测频法，时间 Tc 为准确值,测量的精度主要取决于计数 Mx 的误差。其特点在于：测量方法简单,测量精度与待测信...
