基站设备安装工程质量标准

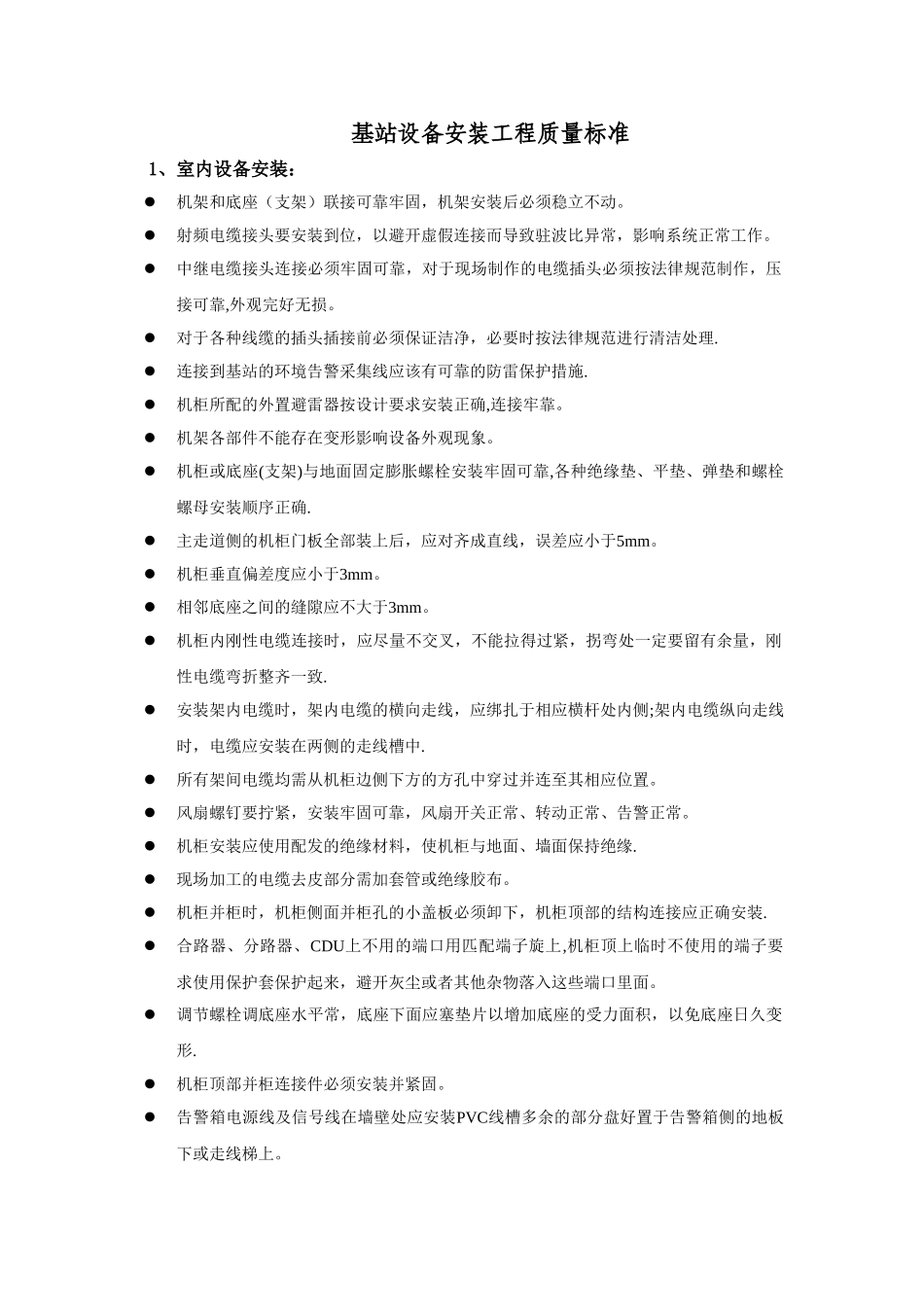

基站设备安装工程质量标准_第1页
1/5

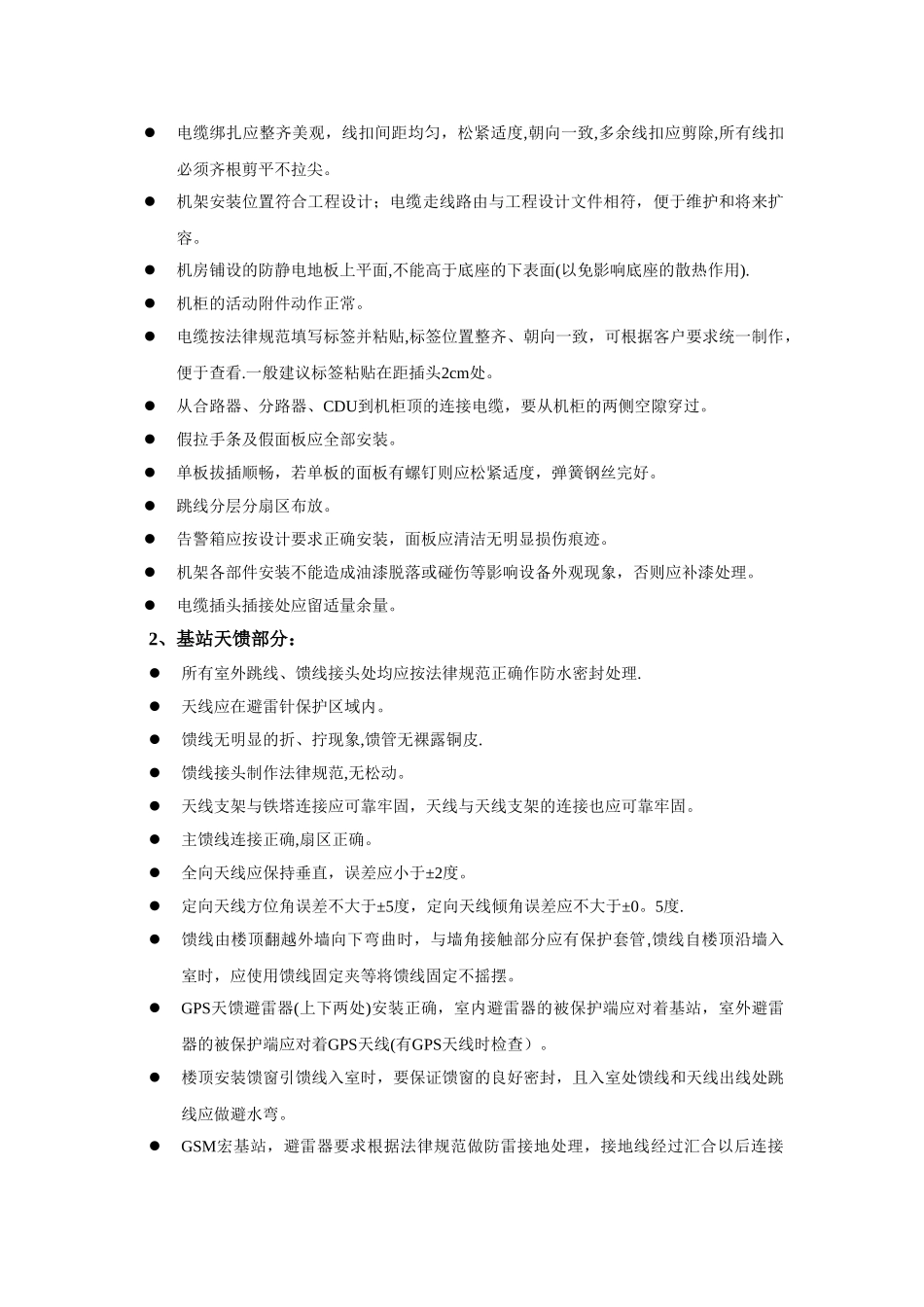

基站设备安装工程质量标准_第2页
2/5

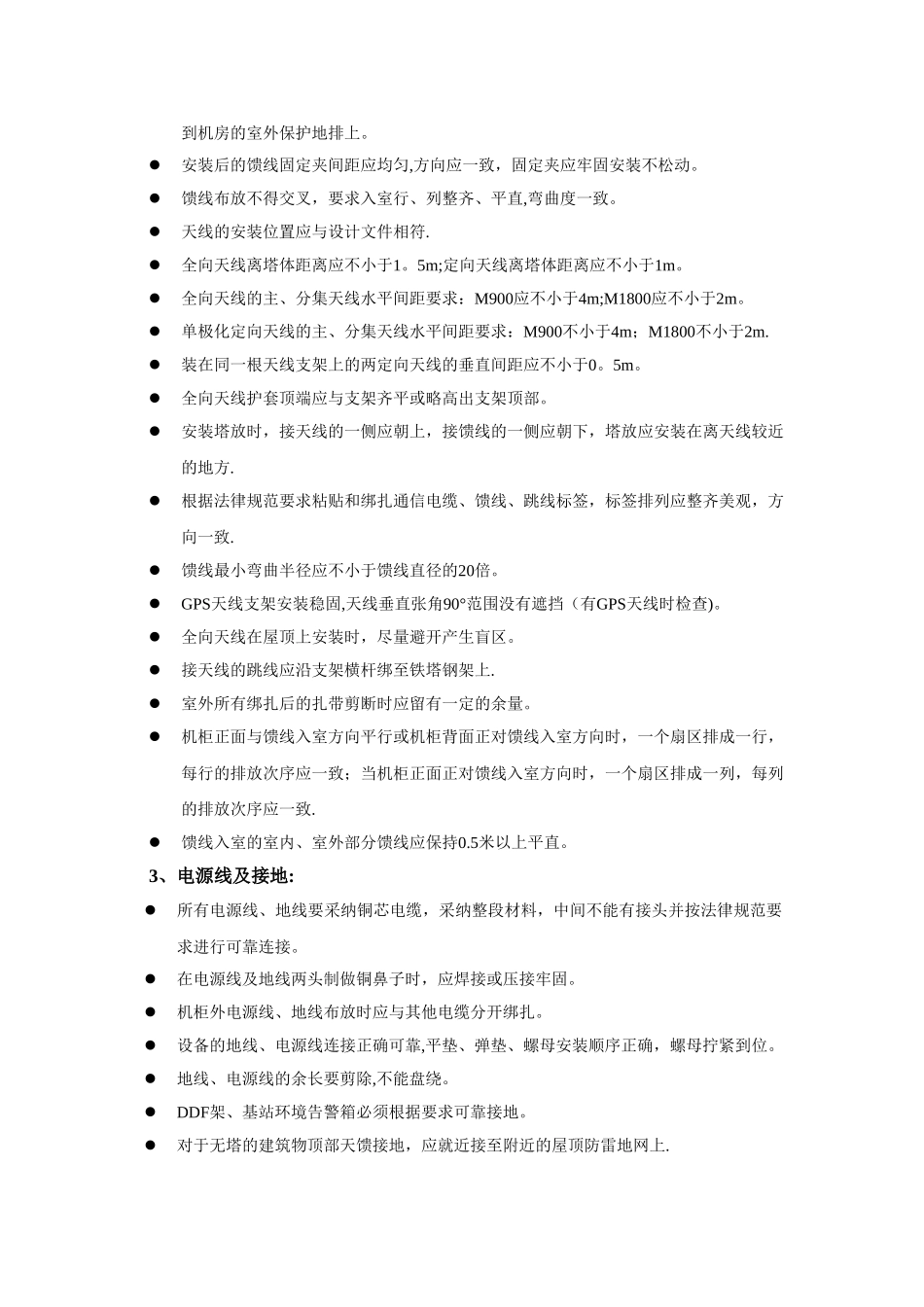

基站设备安装工程质量标准_第3页
3/5
基站设备安装工程质量标准1、室内设备安装:机架和底座(支架)联接可靠牢固,机架安装后必须稳立不动。射频电缆接头要安装到位,以避开虚假连接而导致驻波比异常,影响系统正常工作。中继电缆接头连接必须牢固可靠,对于现场制作的电缆插头必须按法律规范制作,压接可靠,外观完好无损。对于各种线缆的插头插接前必须保证洁净,必要时按法律规范进行清洁处理.连接到基站的环境告警采集线应该有可靠的防雷保护措施.机柜所配的外置避雷器按设计要求安装正确,连接牢靠。机架各部件不能存在变形影响设备外观现象。机柜或底座(支架)与地面固定膨胀螺栓安装牢固可靠,各种绝缘垫、平垫、弹垫和螺栓螺母安装顺序正确.主走道侧的机柜门板全部装上后,应对齐成直线,误差应小于5mm。机柜垂直偏差度应小于3mm。相邻底座之间的缝隙应不大于3mm。机柜内刚性电缆连接时,应尽量不交叉,不能拉得过紧,拐弯处一定要留有余量,刚性电缆弯折整齐一致.安装架内电缆时,架内电缆的横向走线,应绑扎于相应横杆处内侧;架内电缆纵向走线时,电缆应安装在两侧的走线槽中.所有架间电缆均需从机柜边侧下方的方孔中穿过并连至其相应位置。风扇螺钉要拧紧,安装牢固可靠,风扇开关正常、转动正常、告警正常。机柜安装应使用配发的绝缘材料,使机柜与地面、墙面保持绝缘.现场加工的电缆去皮部分需加套管或绝缘胶布。机柜并柜时,机柜侧面并柜孔的小盖板必须卸下,机柜顶部的结构连接应正确安装.合路器、分路器、CDU上不用的端口用匹配端子旋上,机柜顶上临时不使用的端子要求使用保护套保护起来,避开灰尘或者其他杂物落入这些端口里面。调节螺栓调底座水平常,底座下面应塞垫片以增加底座的受力面积,以免底座日久变形.机柜顶部并柜连接件必须安装并紧固。告警箱电源线及信号线在墙壁处应安装PVC线槽多余的部分盘好置于告警箱侧的地板下或走线梯上。电缆绑扎应整齐美观,线扣间距均匀,松紧适度,朝向一致,多余线扣应剪除,所有线扣必须齐根剪平不拉尖。机架安装位置符合工程设计;电缆走线路由与工程设计文件相符,便于维护和将来扩容。机房铺设的防静电地板上平面,不能高于底座的下表面(以免影响底座的散热作用).机柜的活动附件动作正常。电缆按法律规范填写标签并粘贴,标签位置整齐、朝向一致,可根据客户要求统一制作,便于查看.一般建议标签粘贴在距插头2cm处。从合路器、分路器、CDU到机柜顶的连接电缆,要从机柜...
