增压透平膨胀安全使用维护说明书

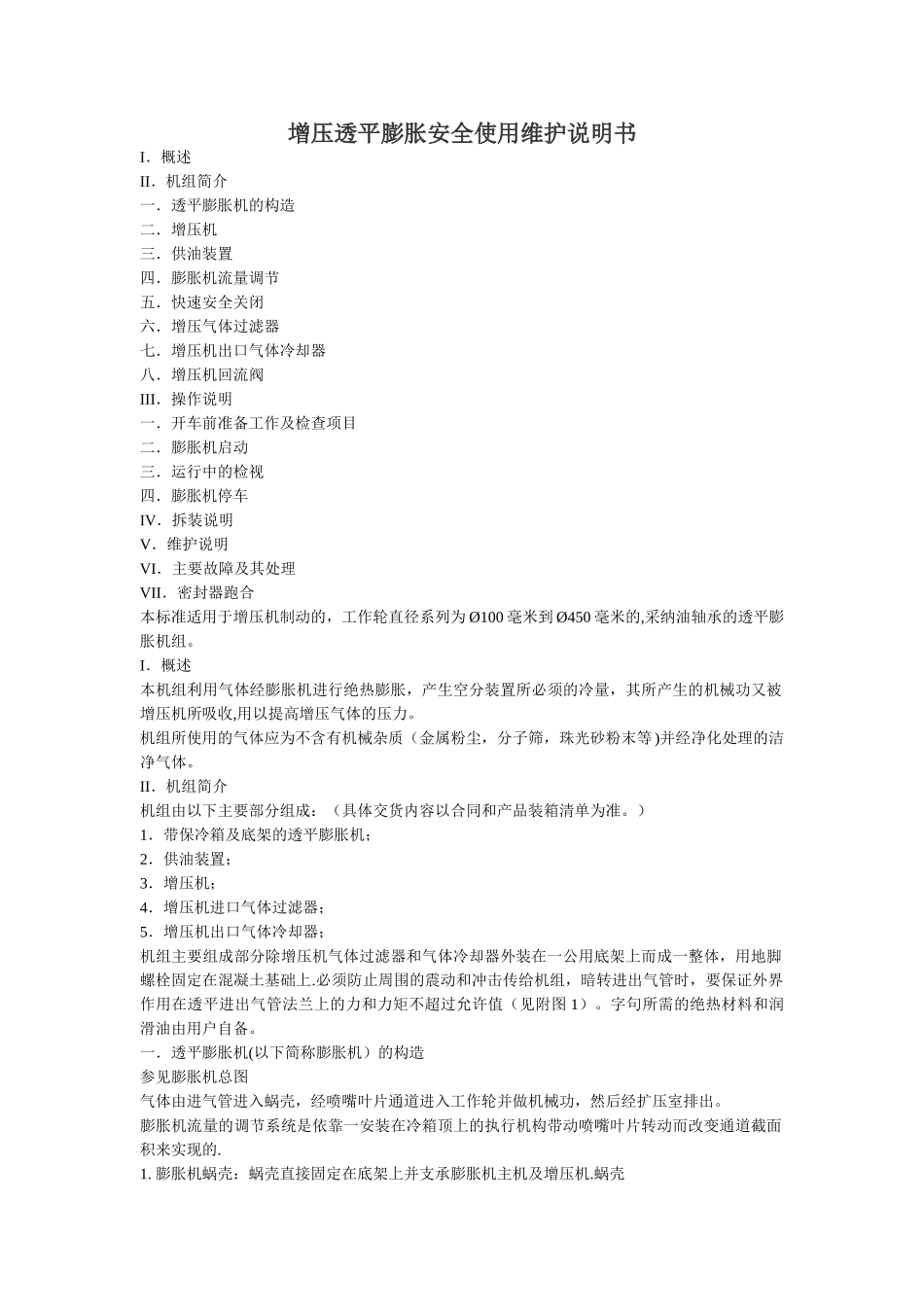

增压透平膨胀安全使用维护说明书_第1页
1/7

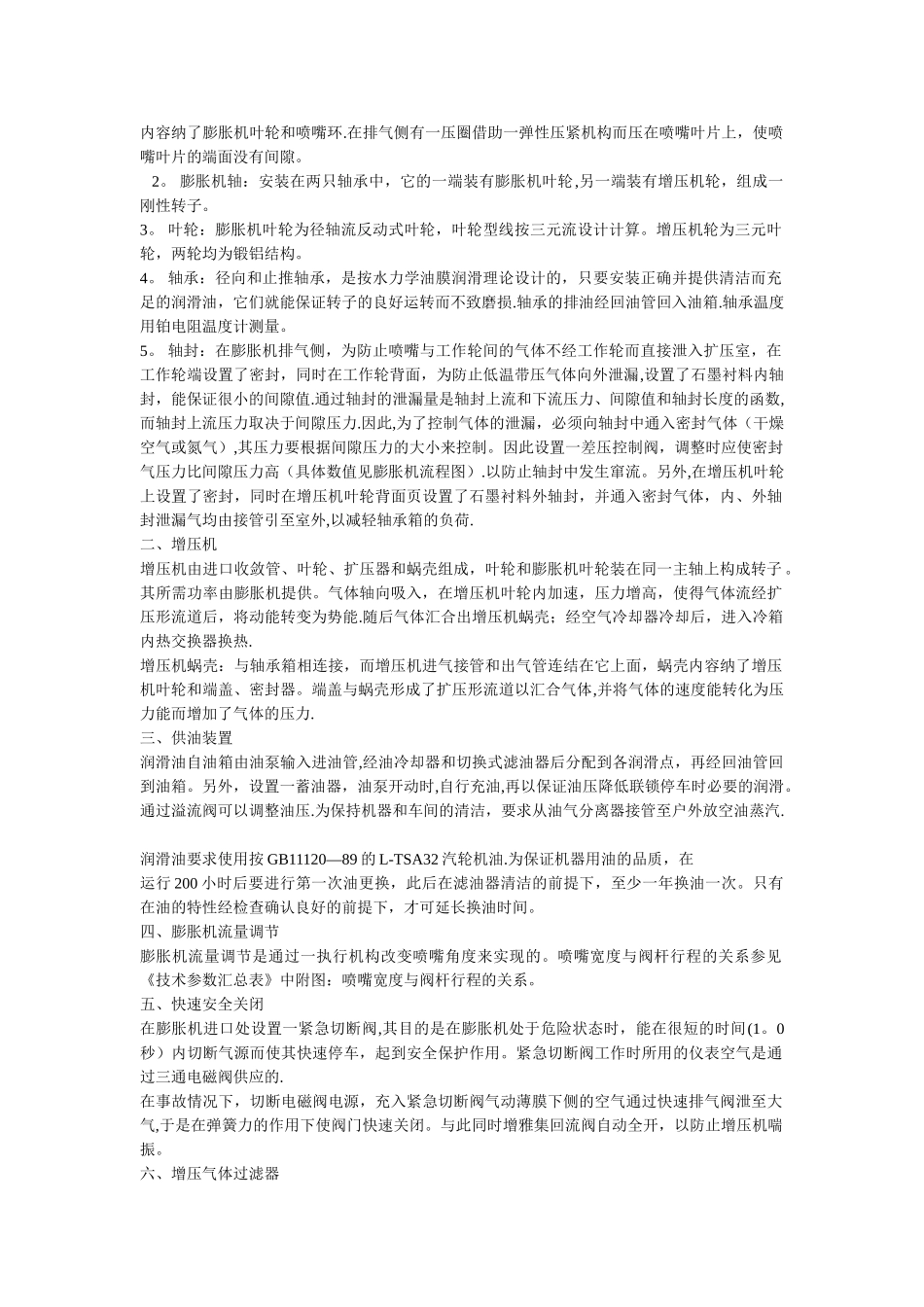

增压透平膨胀安全使用维护说明书_第2页
2/7

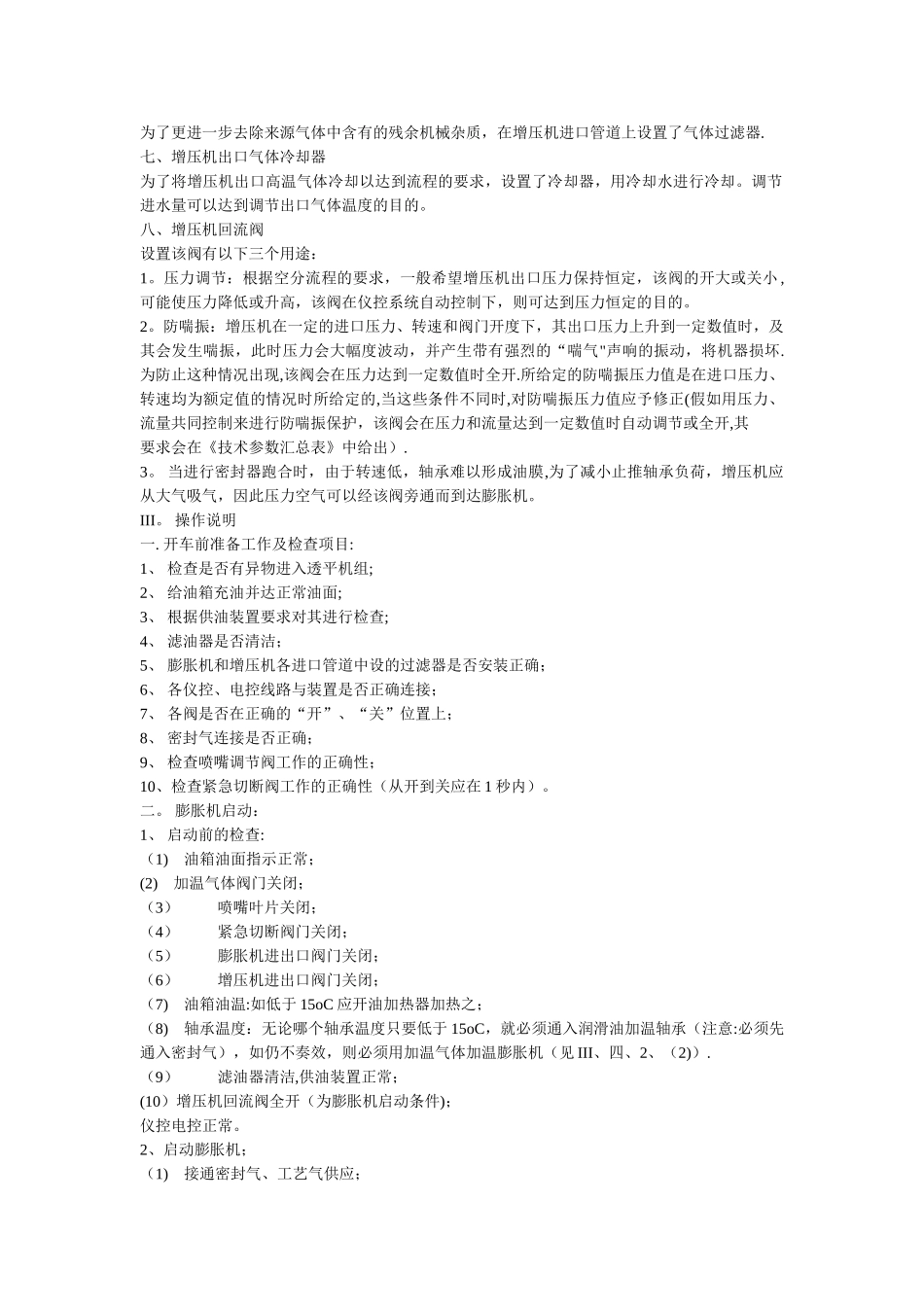

增压透平膨胀安全使用维护说明书_第3页
3/7
增压透平膨胀安全使用维护说明书I.概述 II.机组简介 一.透平膨胀机的构造 二.增压机 三.供油装置 四.膨胀机流量调节 五.快速安全关闭 六.增压气体过滤器 七.增压机出口气体冷却器 八.增压机回流阀 III.操作说明 一.开车前准备工作及检查项目 二.膨胀机启动 三.运行中的检视 四.膨胀机停车 IV.拆装说明 V.维护说明 VI.主要故障及其处理 VII.密封器跑合本标准适用于增压机制动的,工作轮直径系列为 Ø100 毫米到 Ø450 毫米的,采纳油轴承的透平膨胀机组。 I.概述 本机组利用气体经膨胀机进行绝热膨胀,产生空分装置所必须的冷量,其所产生的机械功又被增压机所吸收,用以提高增压气体的压力。 机组所使用的气体应为不含有机械杂质(金属粉尘,分子筛,珠光砂粉末等 )并经净化处理的洁净气体。 II.机组简介 机组由以下主要部分组成:(具体交货内容以合同和产品装箱清单为准。) 1.带保冷箱及底架的透平膨胀机; 2.供油装置; 3.增压机; 4.增压机进口气体过滤器; 5.增压机出口气体冷却器; 机组主要组成部分除增压机气体过滤器和气体冷却器外装在一公用底架上而成一整体,用地脚螺栓固定在混凝土基础上.必须防止周围的震动和冲击传给机组,暗转进出气管时,要保证外界作用在透平进出气管法兰上的力和力矩不超过允许值(见附图 1)。字句所需的绝热材料和润滑油由用户自备。 一.透平膨胀机(以下简称膨胀机)的构造 参见膨胀机总图 气体由进气管进入蜗壳,经喷嘴叶片通道进入工作轮并做机械功,然后经扩压室排出。 膨胀机流量的调节系统是依靠一安装在冷箱顶上的执行机构带动喷嘴叶片转动而改变通道截面积来实现的. 1. 膨胀机蜗壳:蜗壳直接固定在底架上并支承膨胀机主机及增压机.蜗壳 内容纳了膨胀机叶轮和喷嘴环.在排气侧有一压圈借助一弹性压紧机构而压在喷嘴叶片上,使喷嘴叶片的端面没有间隙。 2。 膨胀机轴:安装在两只轴承中,它的一端装有膨胀机叶轮,另一端装有增压机轮,组成一刚性转子。3。 叶轮:膨胀机叶轮为径轴流反动式叶轮,叶轮型线按三元流设计计算。增压机轮为三元叶轮,两轮均为锻铝结构。 4。 轴承:径向和止推轴承,是按水力学油膜润滑理论设计的,只要安装正确并提供清洁而充足的润滑油,它们就能保证转子的良好运转而不致磨损.轴承的排油经回油管回入油箱.轴承温度用铂电阻温度计测量。 5。 轴封:在膨胀机排气侧,为防止喷嘴与工作轮间的气体不...
