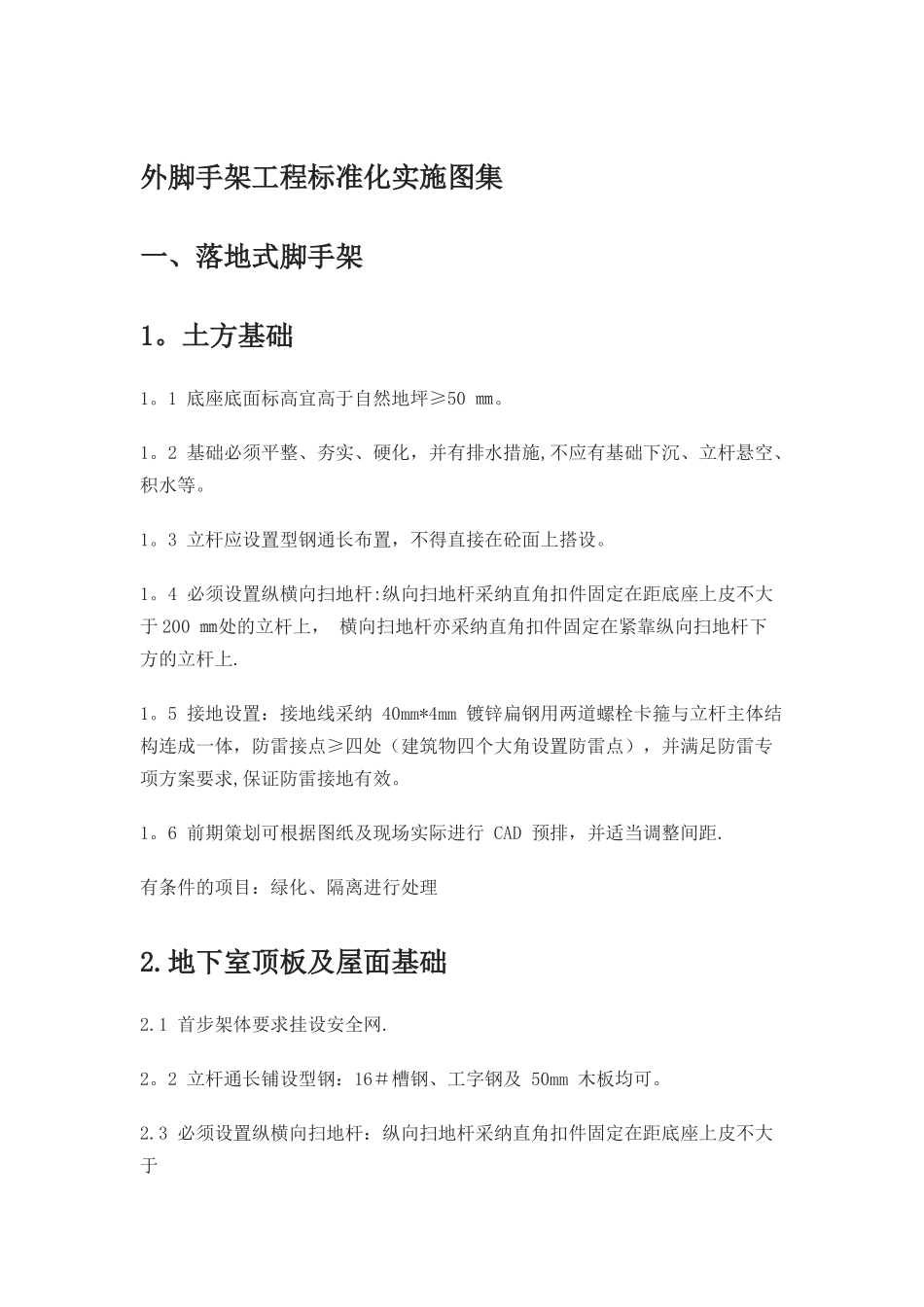

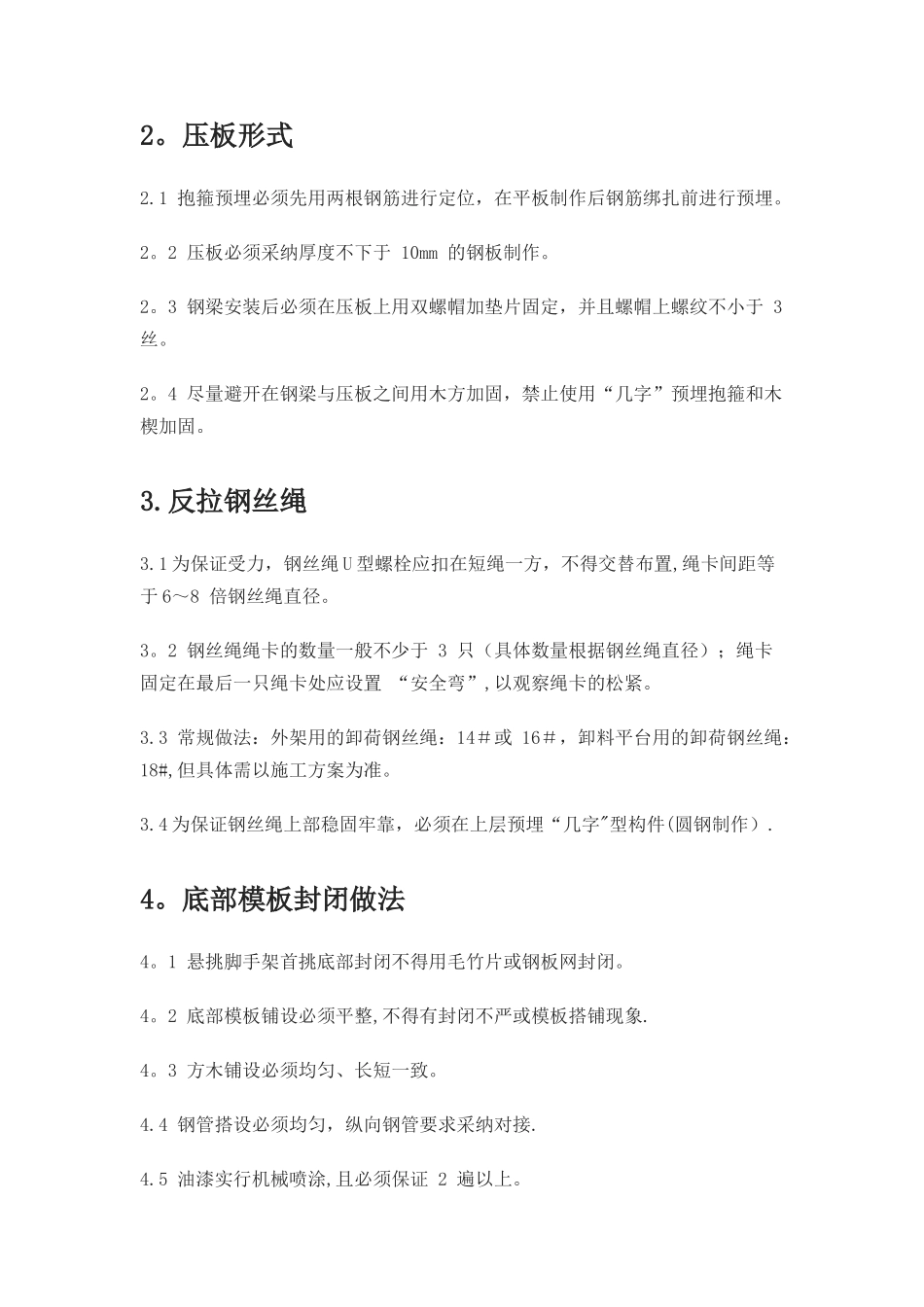

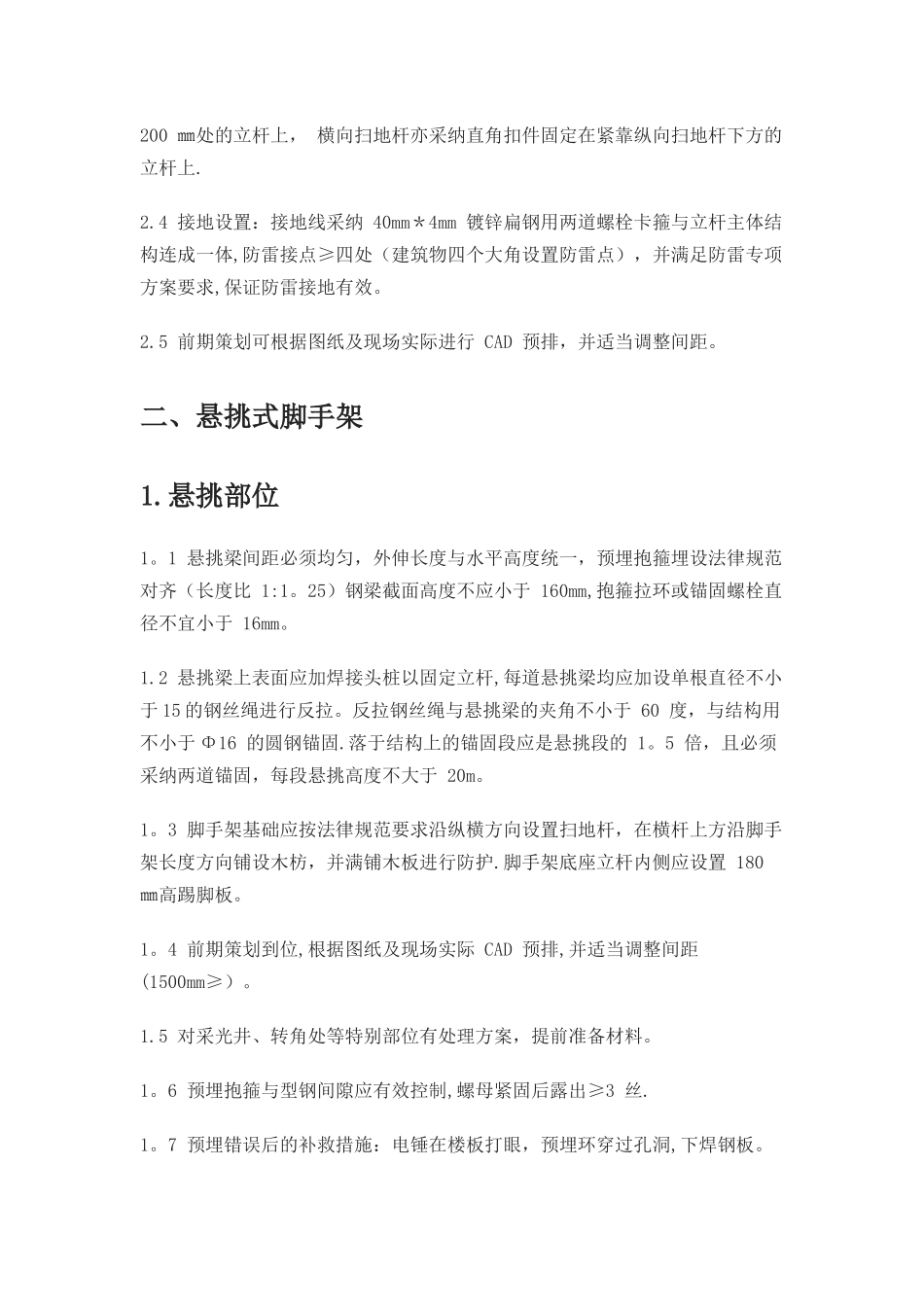

外脚手架工程标准化实施图集一、落地式脚手架1。土方基础 1。1 底座底面标高宜高于自然地坪≥50 ㎜。1。2 基础必须平整、夯实、硬化，并有排水措施,不应有基础下沉、立杆悬空、积水等。1。3 立杆应设置型钢通长布置，不得直接在砼面上搭设。1。4 必须设置纵横向扫地杆:纵向扫地杆采纳直角扣件固定在距底座上皮不大于 200 ㎜处的立杆上， 横向扫地杆亦采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上.1。5 接地设置：接地线采纳 40mm*4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求,保证防雷接地有效。1。6 前期策划可根据图纸及现场实际进行 CAD 预排，并适当调整间距.有条件的项目：绿化、隔离进行处理2.地下室顶板及屋面基础2.1 首步架体要求挂设安全网.2。2 立杆通长铺设型钢：16＃槽钢、工字钢及 50mm 木板均可。2.3 必须设置纵横向扫地杆：纵向扫地杆采纳直角扣件固定在距底座上皮不大于200 ㎜处的立杆上， 横向扫地杆亦采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上.2.4 接地设置：接地线采纳 40mm＊4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体,防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求,保证防雷接地有效。2.5 前期策划可根据图纸及现场实际进行 CAD 预排，并适当调整间距。二、悬挑式脚手架1.悬挑部位1。1 悬挑梁间距必须均匀，外伸长度与水平高度统一，预埋抱箍埋设法律规范对齐（长度比 1:1。25）钢梁截面高度不应小于 160mm,抱箍拉环或锚固螺栓直径不宜小于 16mm。1.2 悬挑梁上表面应加焊接头桩以固定立杆,每道悬挑梁均应加设单根直径不小于 15 的钢丝绳进行反拉。反拉钢丝绳与悬挑梁的夹角不小于 60 度，与结构用不小于 Φ16 的圆钢锚固.落于结构上的锚固段应是悬挑段的 1。5 倍，且必须采纳两道锚固，每段悬挑高度不大于 20m。1。3 脚手架基础应按法律规范要求沿纵横方向设置扫地杆，在横杆上方沿脚手架长度方向铺设木枋，并满铺木板进行防护.脚手架底座立杆内侧应设置 180 ㎜高踢脚板。1。4 前期策划到位,根据图纸及现场实际 CAD 预排,并适当调整间距(1500mm≥）。1.5 对采光井、转角处等特别部位有处理方案，提前准备材料。1。6 预埋抱箍与型钢间隙应有效控制,螺母紧固后露出≥3 丝.1。7 预埋错误后的补救措施：电锤在楼板打眼，预埋环穿过孔洞,下焊钢板。2。压...
