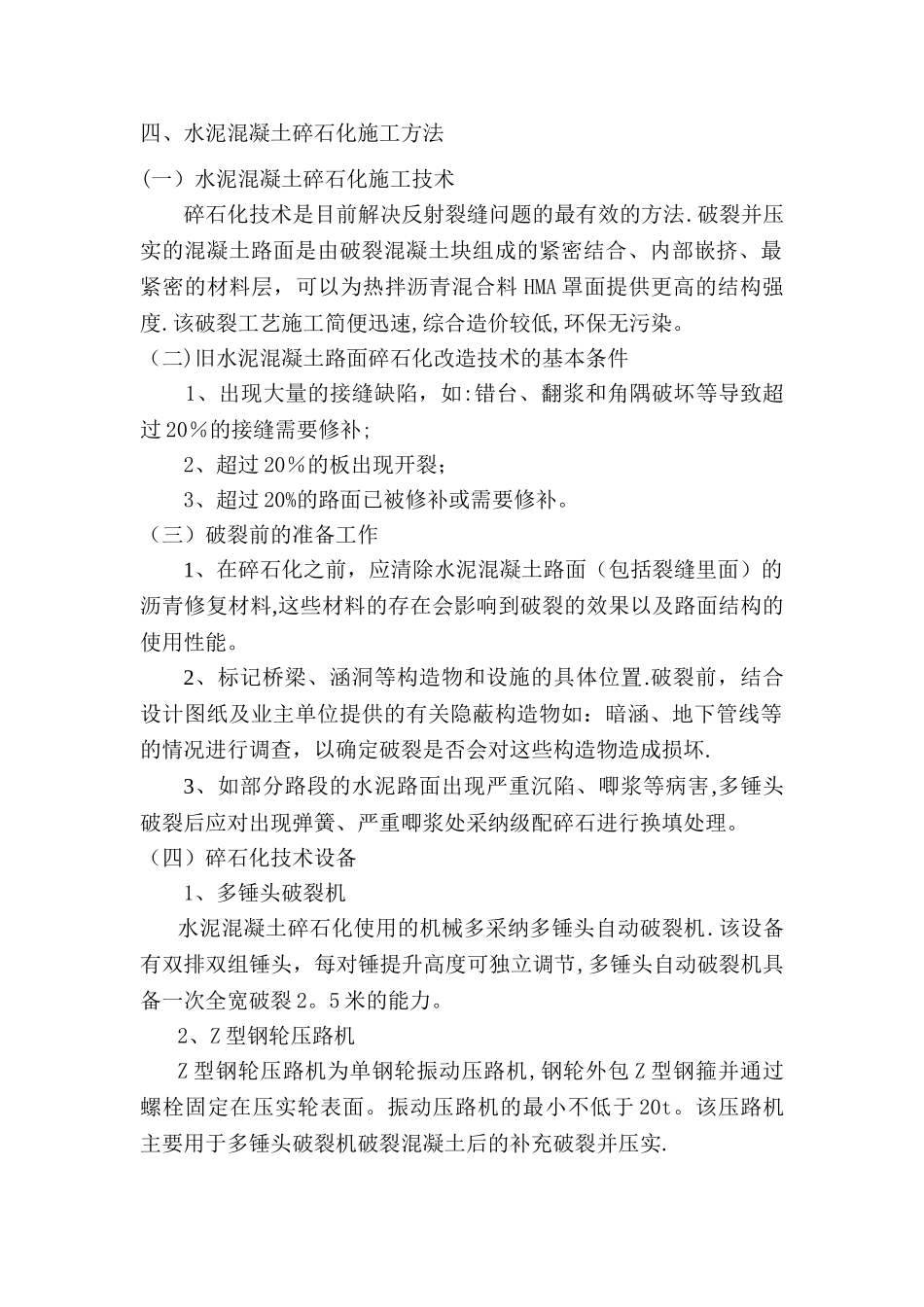

四、水泥混凝土碎石化施工方法(一）水泥混凝土碎石化施工技术碎石化技术是目前解决反射裂缝问题的最有效的方法
破裂并压实的混凝土路面是由破裂混凝土块组成的紧密结合、内部嵌挤、最紧密的材料层，可以为热拌沥青混合料 HMA 罩面提供更高的结构强度
该破裂工艺施工简便迅速,综合造价较低,环保无污染
（二)旧水泥混凝土路面碎石化改造技术的基本条件 1、出现大量的接缝缺陷，如:错台、翻浆和角隅破坏等导致超过 20％的接缝需要修补; 2、超过 20％的板出现开裂；3、超过 20%的路面已被修补或需要修补
（三）破裂前的准备工作1、在碎石化之前，应清除水泥混凝土路面（包括裂缝里面）的沥青修复材料,这些材料的存在会影响到破裂的效果以及路面结构的使用性能
2、标记桥梁、涵洞等构造物和设施的具体位置
破裂前，结合设计图纸及业主单位提供的有关隐蔽构造物如：暗涵、地下管线等的情况进行调查，以确定破裂是否会对这些构造物造成损坏
3、如部分路段的水泥路面出现严重沉陷、唧浆等病害,多锤头破裂后应对出现弹簧、严重唧浆处采纳级配碎石进行换填处理
（四）碎石化技术设备1、多锤头破裂机水泥混凝土碎石化使用的机械多采纳多锤头自动破裂机
该设备有双排双组锤头，每对锤提升高度可独立调节,多锤头自动破裂机具备一次全宽破裂 2
5 米的能力
2、Z 型钢轮压路机Z 型钢轮压路机为单钢轮振动压路机,钢轮外包 Z 型钢箍并通过螺栓固定在压实轮表面
振动压路机的最小不低于 20t
该压路机主要用于多锤头破裂机破裂混凝土后的补充破裂并压实

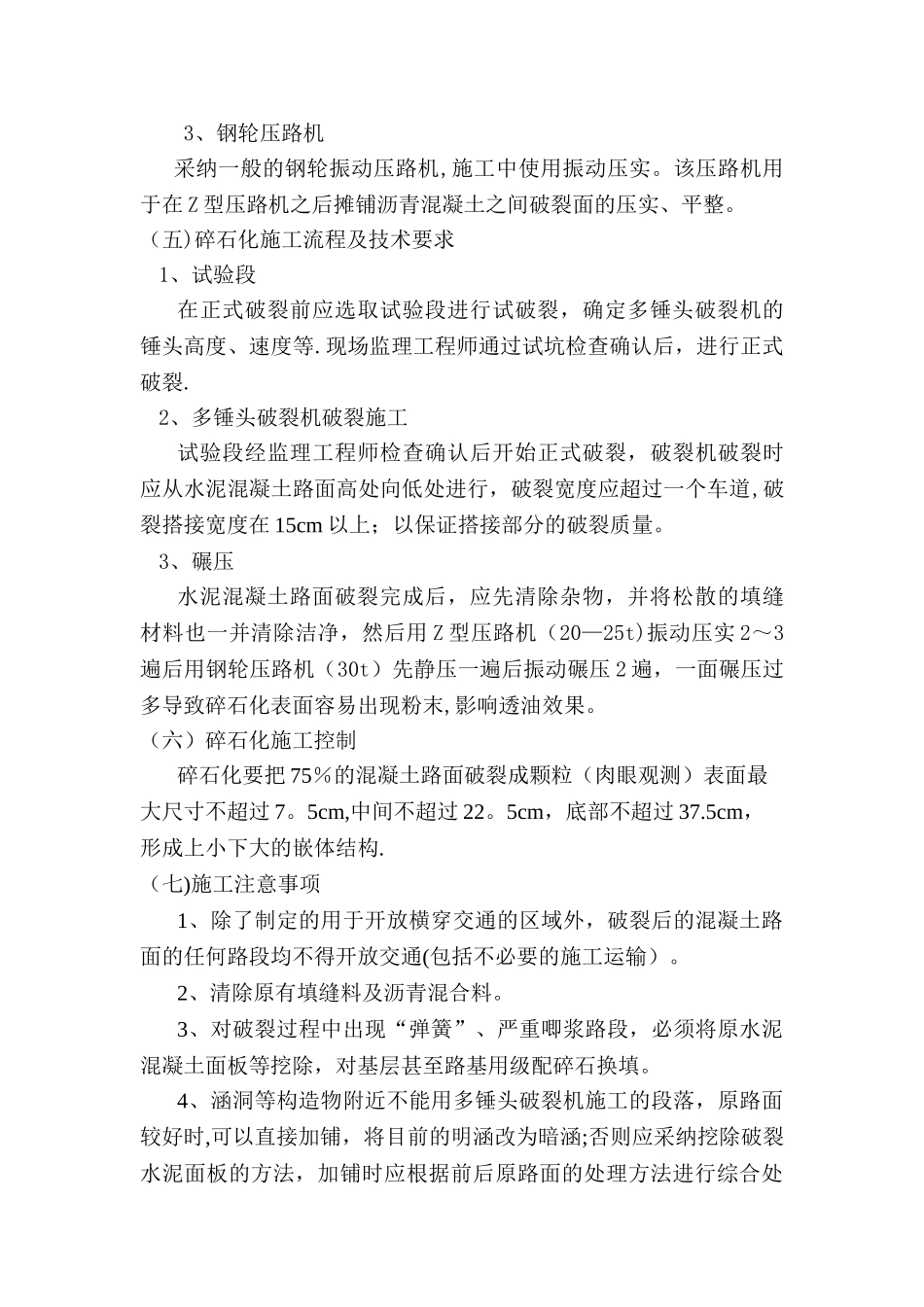

3、钢轮压路机采纳一般的钢轮振动压路机,施工中使用振动压实
该压路机用于在 Z 型压路机之后摊铺沥青混凝土之间破裂面的压实、平整
（五)碎石化施工流程及技术要求1、试验段在正式破裂前应选取试验段进行试破裂，确定多锤头破裂机的锤头高度、速度等
现场监理工程师通过试坑检查确认后，进行正式破裂
