大气污染控制工程课程设计实例

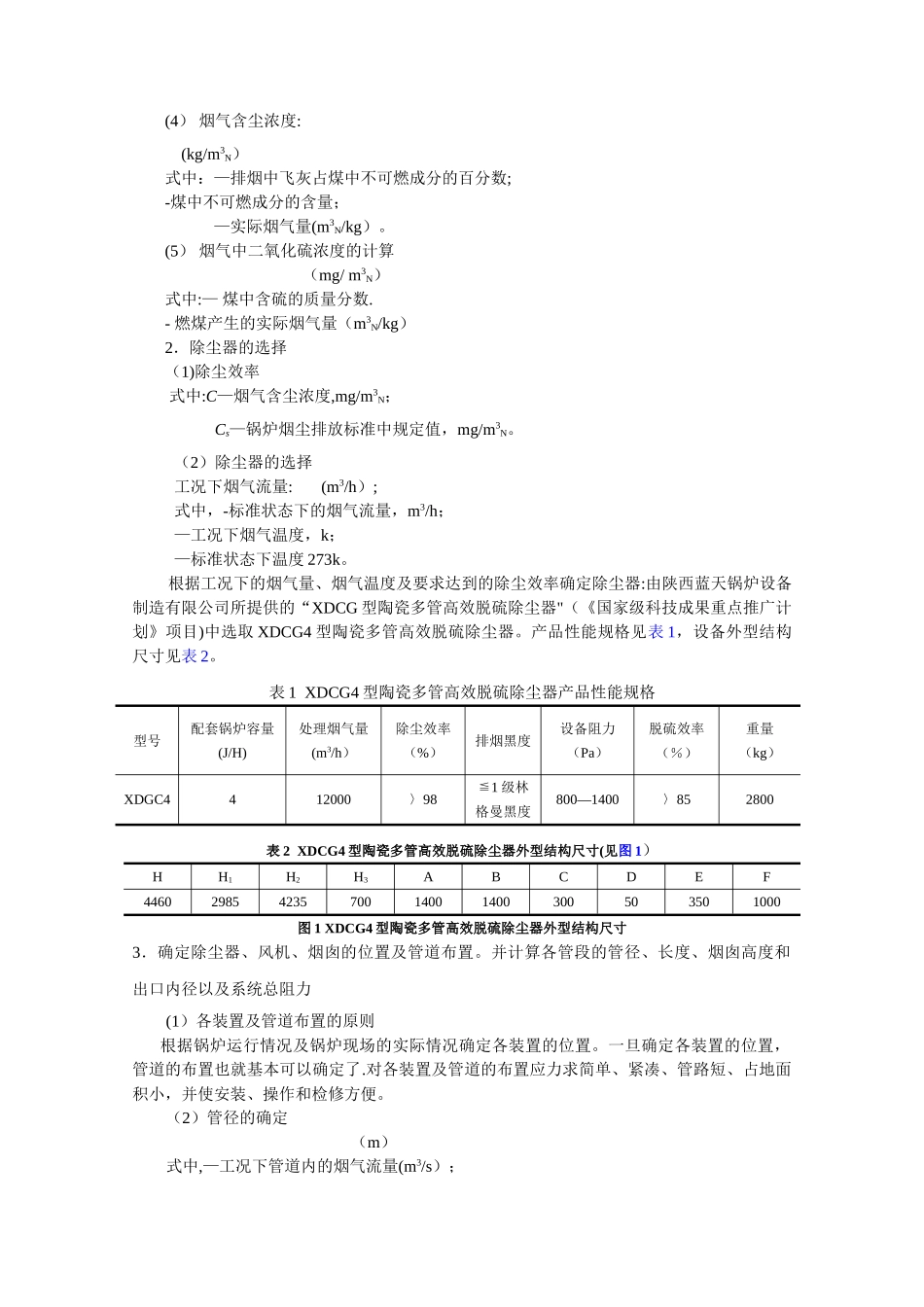

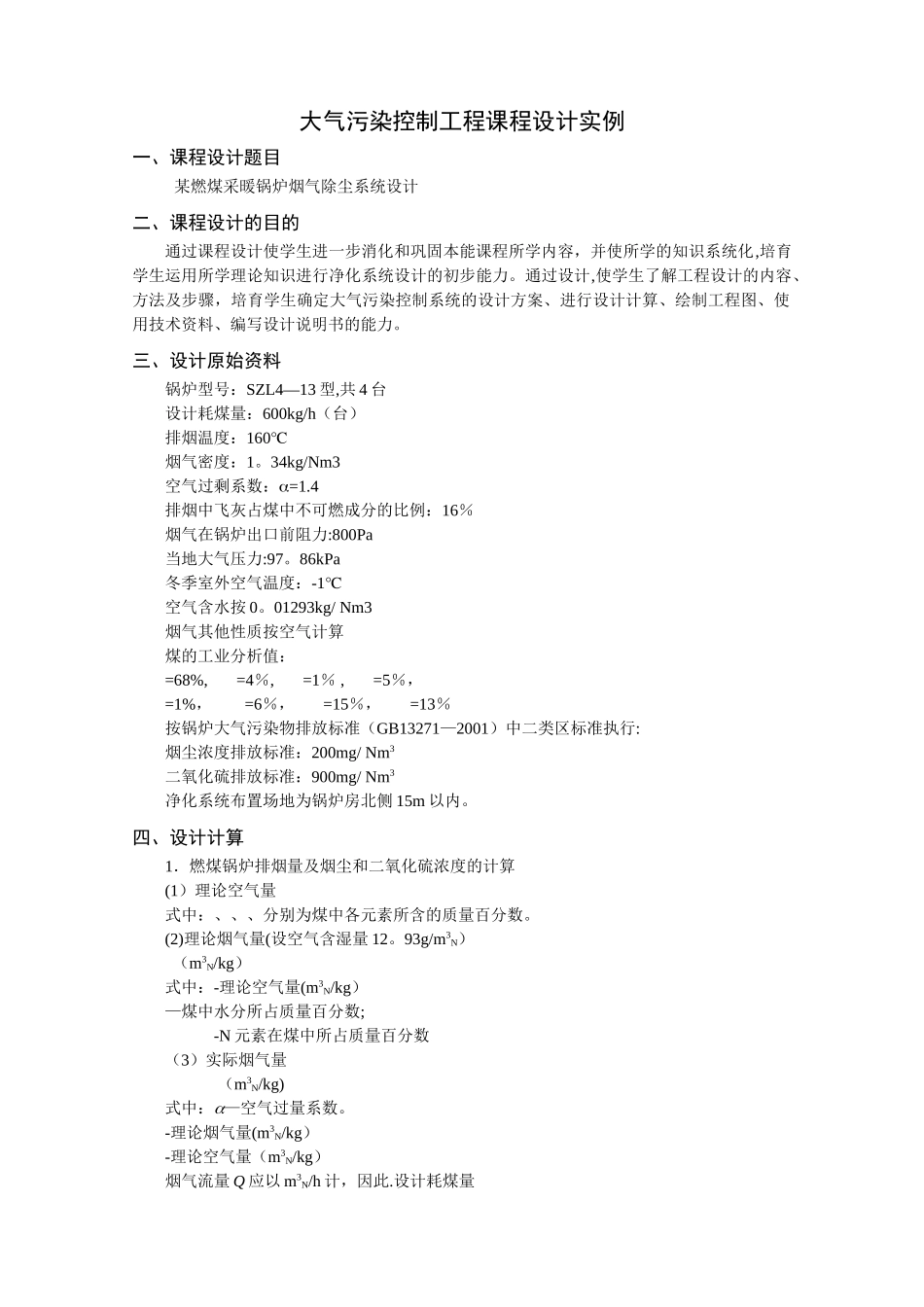

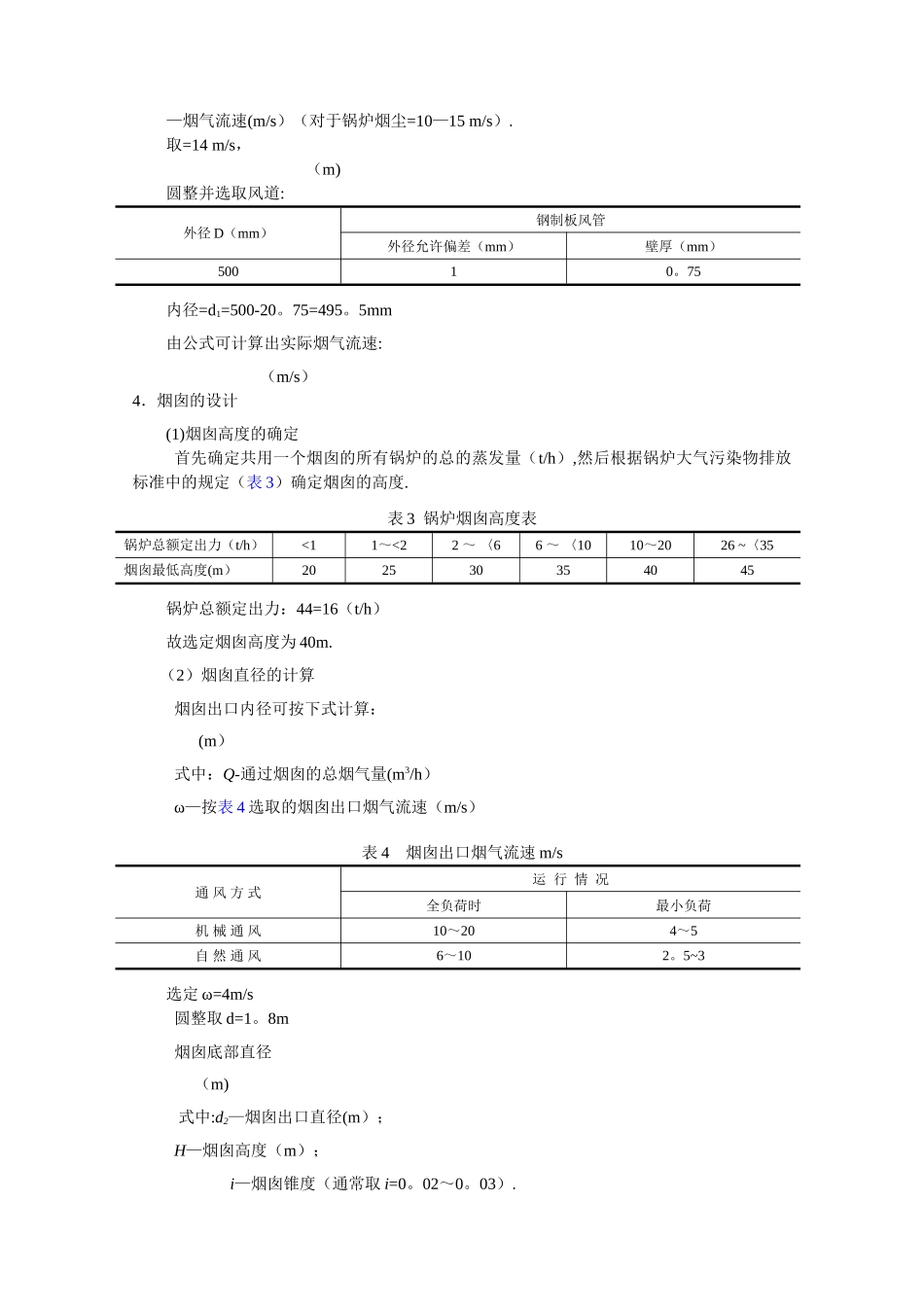

大气污染控制工程课程设计实例一、课程设计题目某燃煤采暖锅炉烟气除尘系统设计二、课程设计的目的通过课程设计使学生进一步消化和巩固本能课程所学内容，并使所学的知识系统化,培育学生运用所学理论知识进行净化系统设计的初步能力。通过设计,使学生了解工程设计的内容、方法及步骤，培育学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。三、设计原始资料锅炉型号：SZL4—13 型,共 4 台设计耗煤量：600kg/h（台）排烟温度：160℃烟气密度：1。34kg/Nm3空气过剩系数：=1.4排烟中飞灰占煤中不可燃成分的比例：16％烟气在锅炉出口前阻力:800Pa当地大气压力:97。86kPa冬季室外空气温度：-1℃空气含水按 0。01293kg/ Nm3烟气其他性质按空气计算煤的工业分析值：=68%, =4％, =1％ , =5％，=1%， =6％， =15％， =13％按锅炉大气污染物排放标准（GB13271—2001）中二类区标准执行:烟尘浓度排放标准：200mg/ Nm3二氧化硫排放标准：900mg/ Nm3净化系统布置场地为锅炉房北侧 15m 以内。四、设计计算1．燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算(1）理论空气量式中：、、、分别为煤中各元素所含的质量百分数。(2)理论烟气量(设空气含湿量 12。93g/m3N） （m3N/kg）式中：-理论空气量(m3N/kg）—煤中水分所占质量百分数;-N 元素在煤中所占质量百分数（3）实际烟气量 （m3N/kg)式中：—空气过量系数。-理论烟气量(m3N/kg）-理论空气量（m3N/kg）烟气流量 Q 应以 m3N/h 计，因此.设计耗煤量(4） 烟气含尘浓度: (kg/m3N）式中：—排烟中飞灰占煤中不可燃成分的百分数;-煤中不可燃成分的含量；—实际烟气量(m3N/kg）。(5） 烟气中二氧化硫浓度的计算 （mg/ m3N） 式中:— 煤中含硫的质量分数.- 燃煤产生的实际烟气量（m3N/kg）2．除尘器的选择（1)除尘效率 式中:C—烟气含尘浓度,mg/m3N；Cs—锅炉烟尘排放标准中规定值，mg/m3N。（2）除尘器的选择工况下烟气流量: (m3/h）;式中，-标准状态下的烟气流量，m3/h；—工况下烟气温度，k；—标准状态下温度 273k。根据工况下的烟气量、烟气温度及要求达到的除尘效率确定除尘器:由陕西蓝天锅炉设备制造有限公司所提供的“XDCG 型陶瓷多管高效脱硫除尘器"（《国家级科技成果重点推广计划》项目)中选取 XDCG4 型陶瓷多管高效脱硫除尘器。产品性能规格见表 1，设备外型结构尺寸见表 2。表 1 XDCG4 型陶瓷多管高效脱硫...
