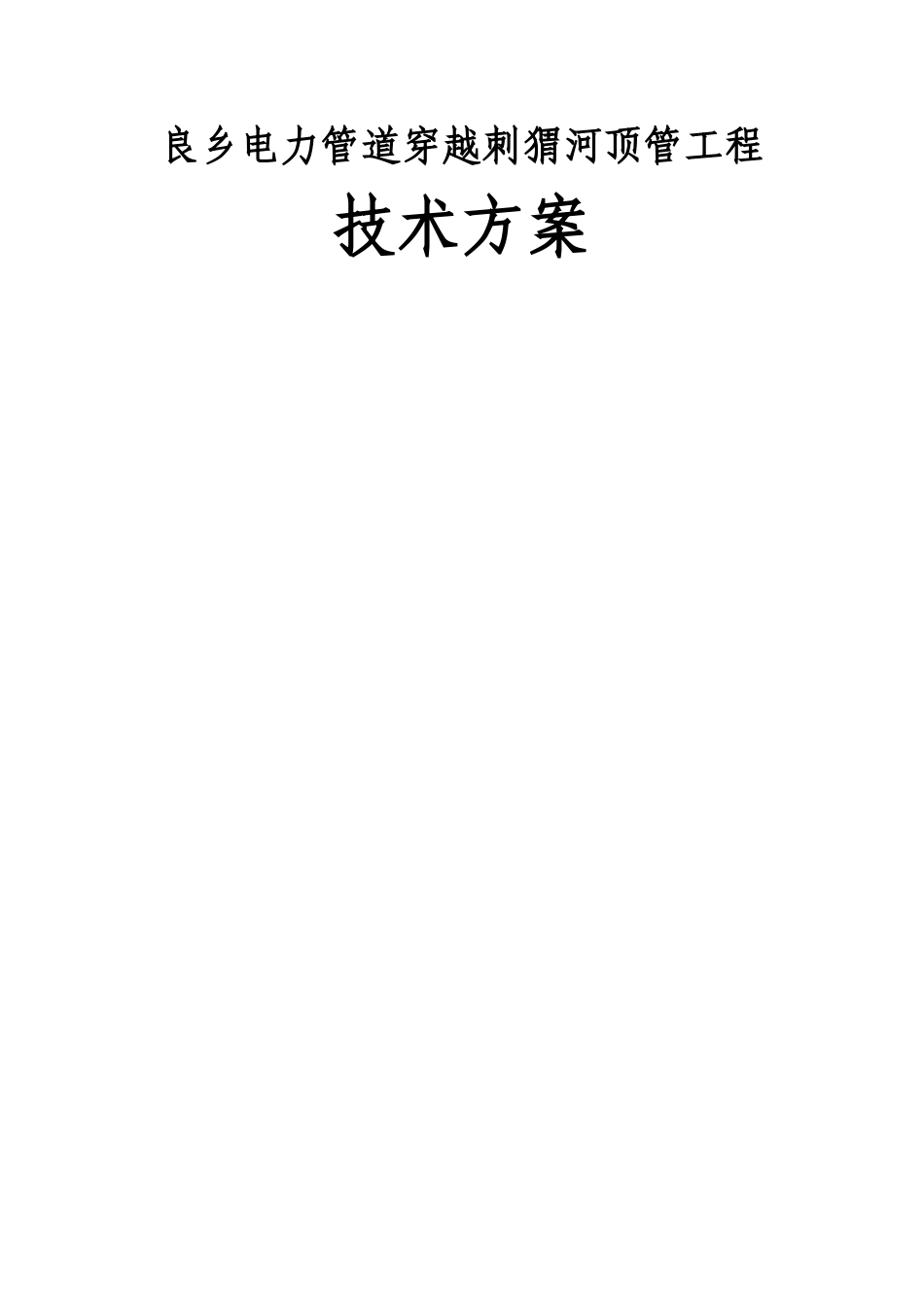

大管径顶管穿越河道施工方案_第1页
1/15

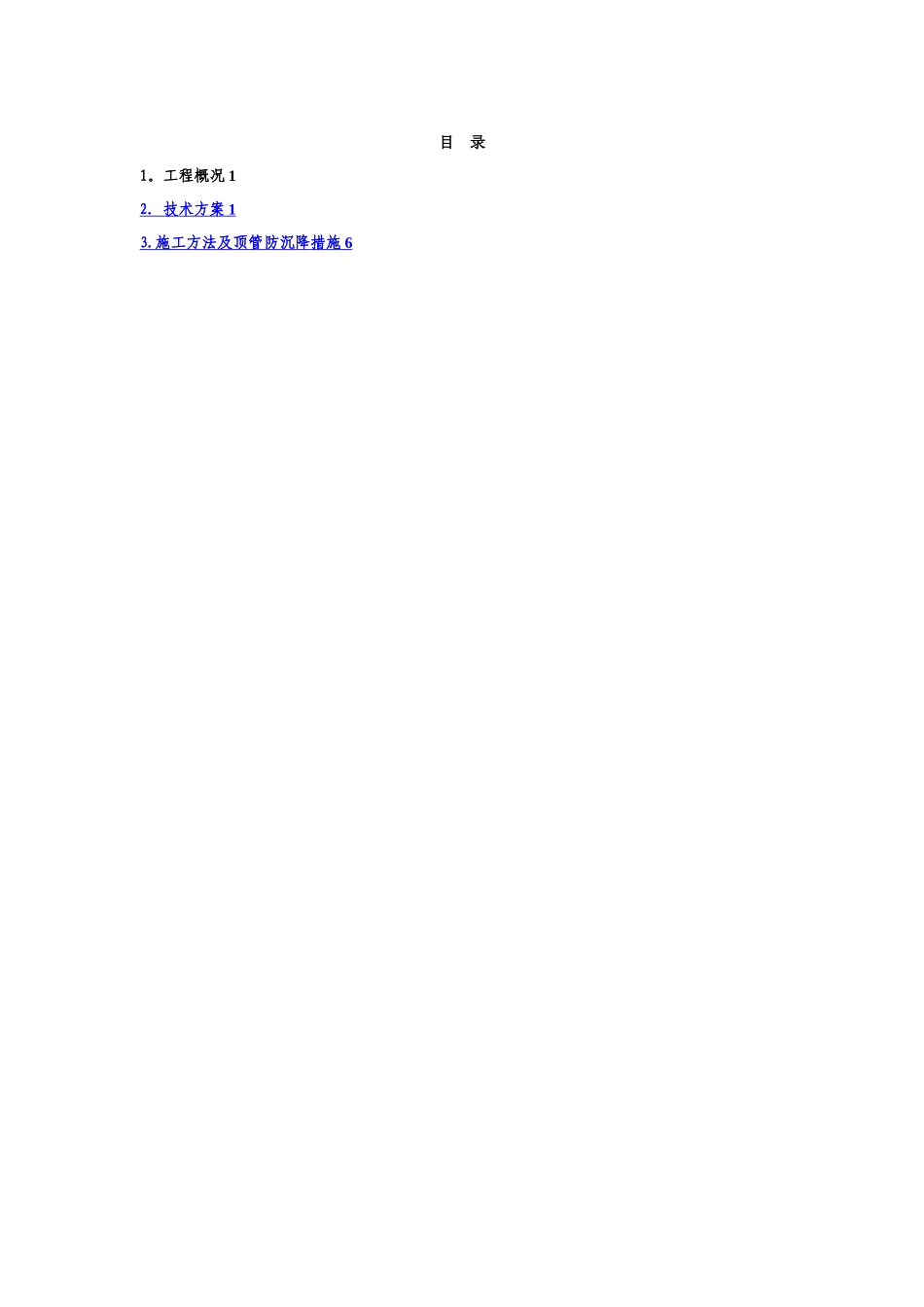

大管径顶管穿越河道施工方案_第2页
2/15

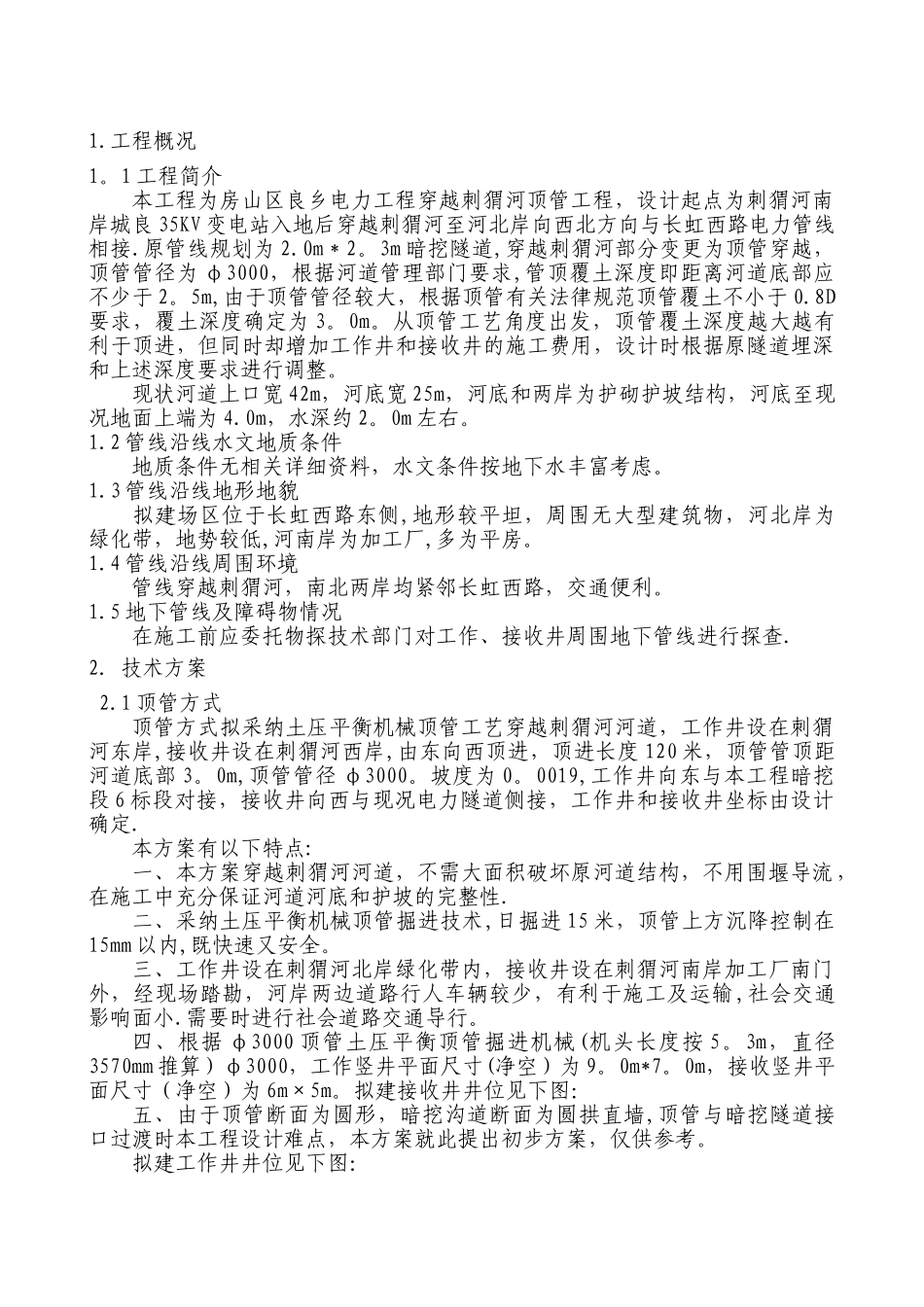

大管径顶管穿越河道施工方案_第3页
3/15
良乡电力管道穿越刺猬河顶管工程技术方案目 录1。工程概况 12 .技术方案 1 3. 施工方法及顶管防沉降措施 6 1.工程概况1。1 工程简介本工程为房山区良乡电力工程穿越刺猬河顶管工程,设计起点为刺猬河南岸城良 35KV 变电站入地后穿越刺猬河至河北岸向西北方向与长虹西路电力管线相接.原管线规划为 2.0m*2。3m 暗挖隧道,穿越刺猬河部分变更为顶管穿越,顶管管径为 φ3000,根据河道管理部门要求,管顶覆土深度即距离河道底部应不少于 2。5m,由于顶管管径较大,根据顶管有关法律规范顶管覆土不小于 0.8D要求,覆土深度确定为 3。0m。从顶管工艺角度出发,顶管覆土深度越大越有利于顶进,但同时却增加工作井和接收井的施工费用,设计时根据原隧道埋深和上述深度要求进行调整。现状河道上口宽 42m,河底宽 25m,河底和两岸为护砌护坡结构,河底至现况地面上端为 4.0m,水深约 2。0m 左右。1.2 管线沿线水文地质条件地质条件无相关详细资料,水文条件按地下水丰富考虑。1.3 管线沿线地形地貌拟建场区位于长虹西路东侧,地形较平坦,周围无大型建筑物,河北岸为绿化带,地势较低,河南岸为加工厂,多为平房。1.4 管线沿线周围环境 管线穿越刺猬河,南北两岸均紧邻长虹西路,交通便利。1.5 地下管线及障碍物情况在施工前应委托物探技术部门对工作、接收井周围地下管线进行探查.2.技术方案2.1 顶管方式顶管方式拟采纳土压平衡机械顶管工艺穿越刺猬河河道,工作井设在刺猬河东岸,接收井设在刺猬河西岸,由东向西顶进,顶进长度 120 米,顶管管顶距河道底部 3。0m,顶管管径 φ3000。坡度为 0。0019,工作井向东与本工程暗挖段 6 标段对接,接收井向西与现况电力隧道侧接,工作井和接收井坐标由设计确定.本方案有以下特点:一、本方案穿越刺猬河河道,不需大面积破坏原河道结构,不用围堰导流,在施工中充分保证河道河底和护坡的完整性.二、采纳土压平衡机械顶管掘进技术,日掘进 15 米,顶管上方沉降控制在15mm 以内,既快速又安全。三、工作井设在刺猬河北岸绿化带内,接收井设在刺猬河南岸加工厂南门外,经现场踏勘,河岸两边道路行人车辆较少,有利于施工及运输,社会交通影响面小.需要时进行社会道路交通导行。四、根据 φ3000 顶管土压平衡顶管掘进机械(机头长度按 5。3m,直径3570mm 推算)φ3000,工作竖井平面尺寸(净空)为 9。0m*7。0m,接收竖井平面尺寸(净空)为 6m×5m。拟建接收井井位见下图:五、由于顶...
