层压板厚配比规定表

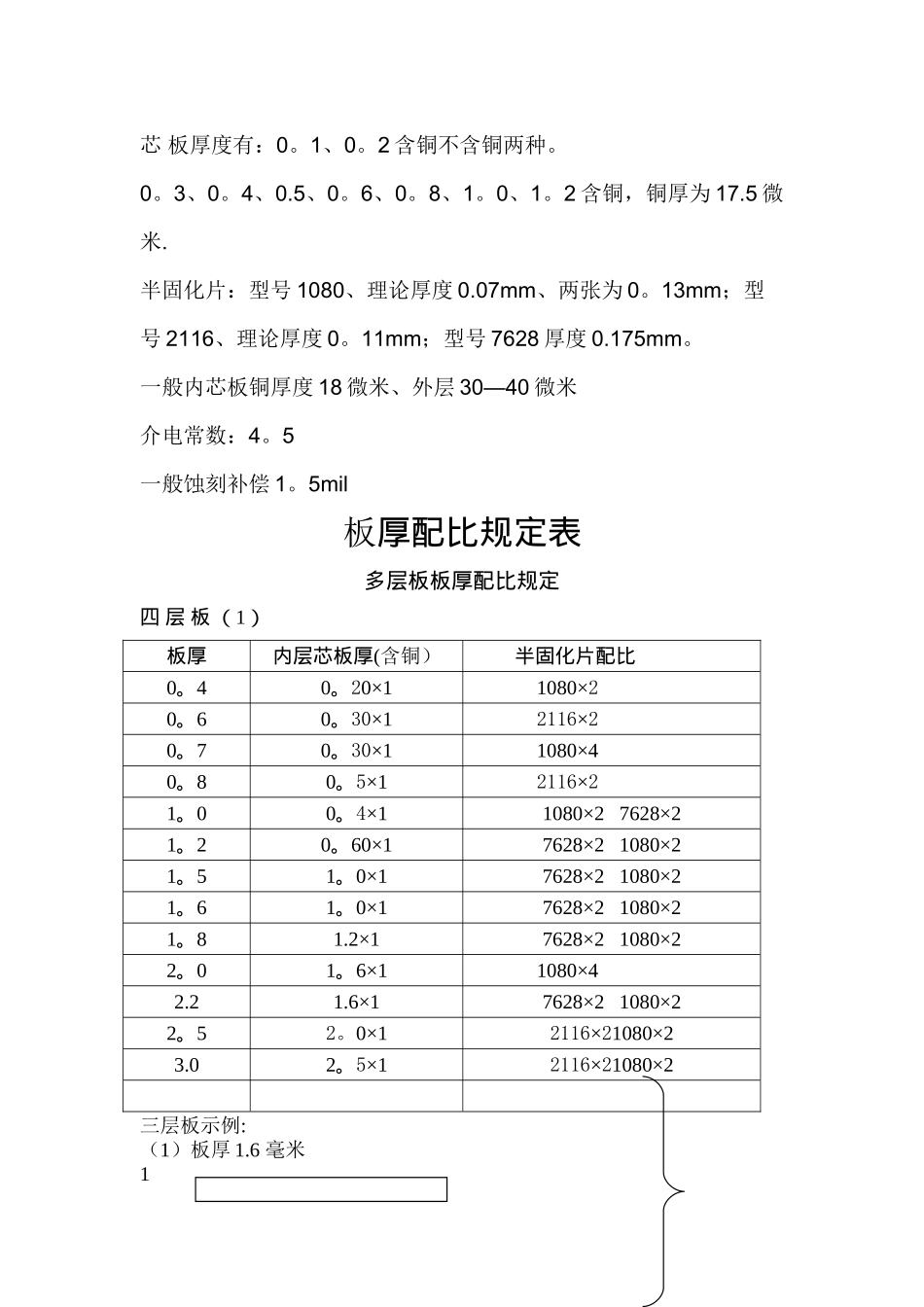

层压板厚配比规定表_第1页
1/10

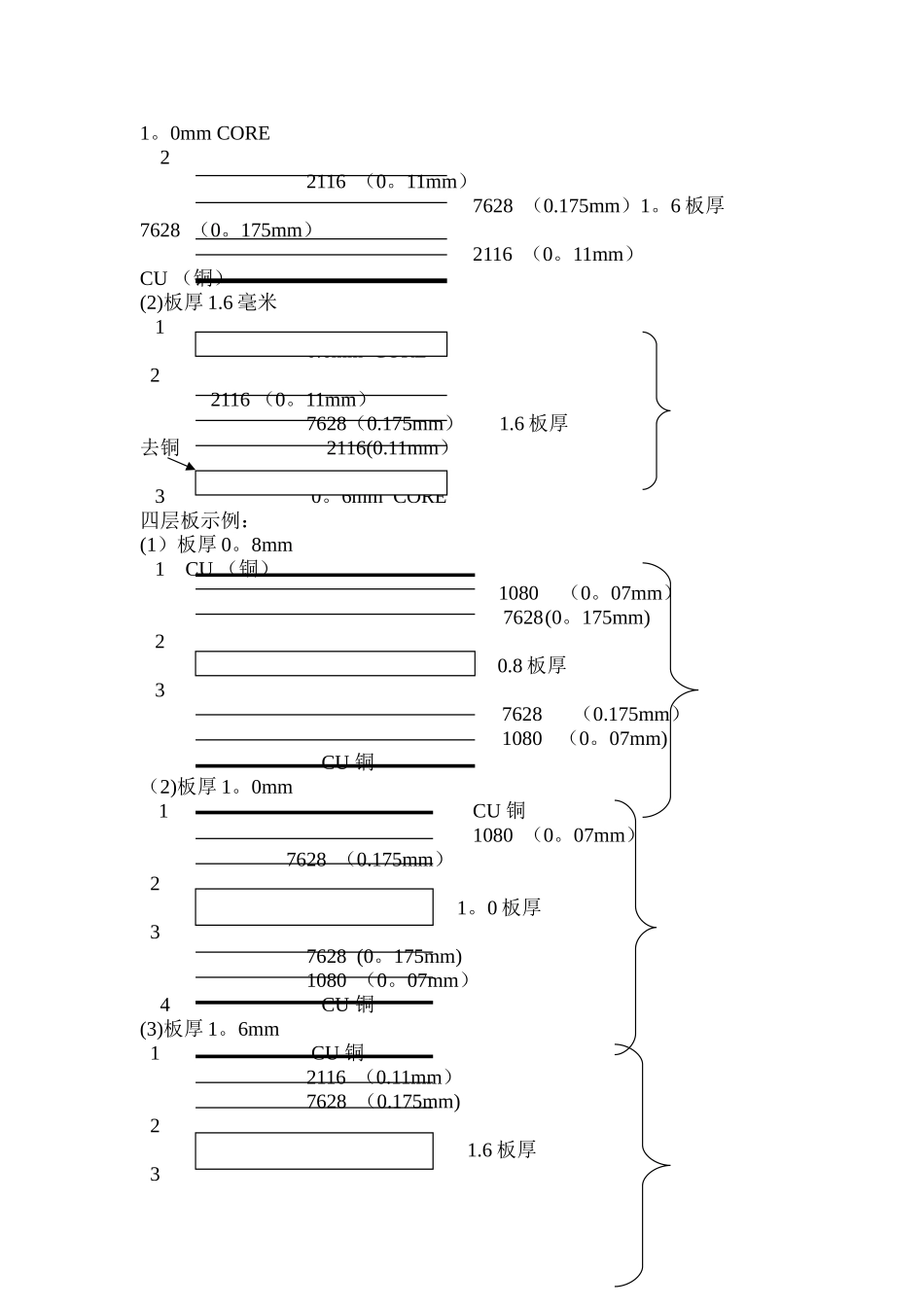

层压板厚配比规定表_第2页
2/10

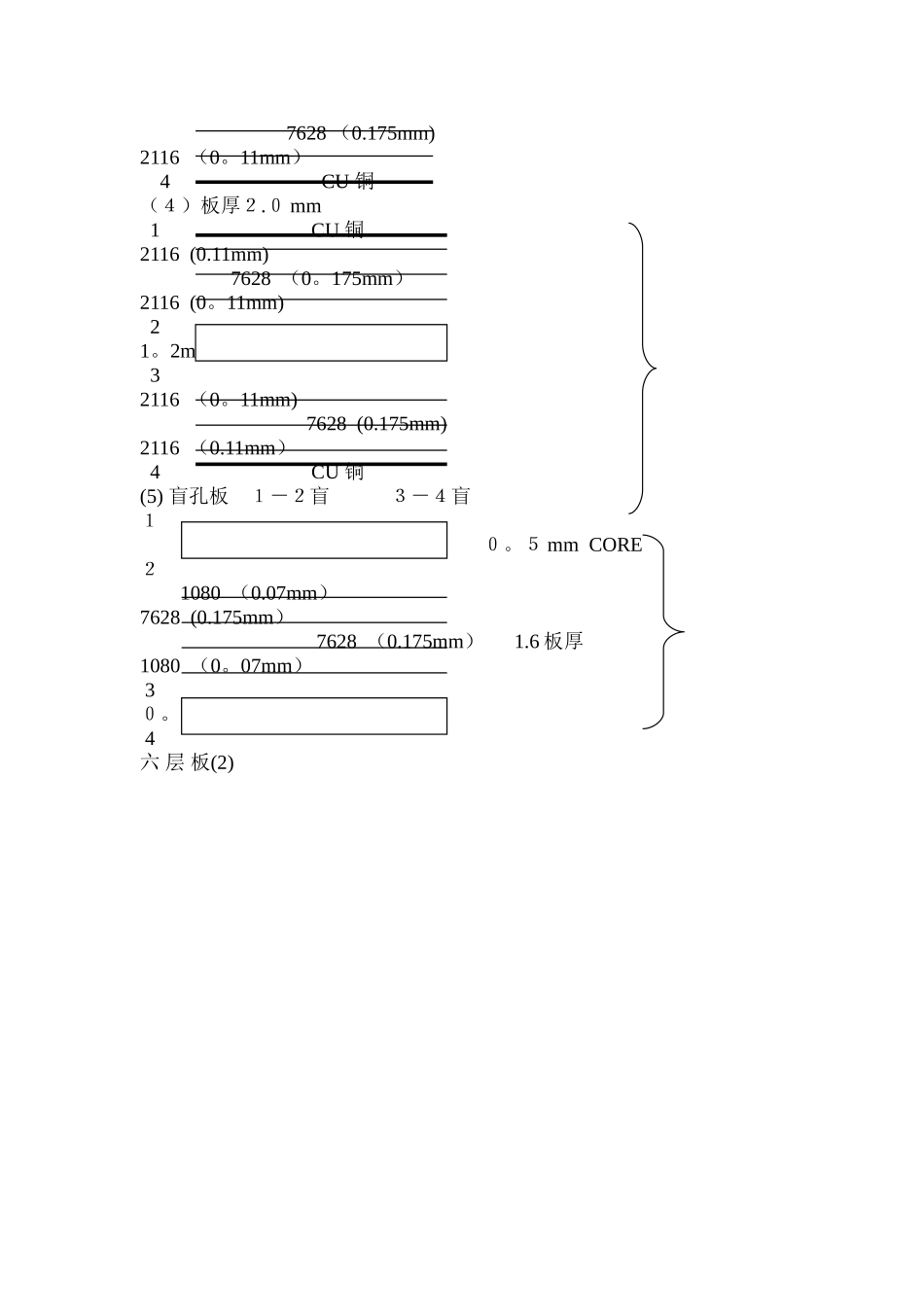

层压板厚配比规定表_第3页
3/10
芯 板厚度有:0。1、0。2 含铜不含铜两种。0。3、0。4、0.5、0。6、0。8、1。0、1。2 含铜,铜厚为 17.5 微米.半固化片:型号 1080、理论厚度 0.07mm、两张为 0。13mm;型号 2116、理论厚度 0。11mm;型号 7628 厚度 0.175mm。一般内芯板铜厚度 18 微米、外层 30—40 微米介电常数:4。5一般蚀刻补偿 1。5mil板厚配比规定表多层板板厚配比规定四 层 板 (1)三层板示例:(1)板厚 1.6 毫米1 板厚内层芯板厚(含铜)半固化片配比0。40。20×11080×20。60。30×12116×20。70。30×11080×40。80。5×12116×21。00。4×11080×2 7628×21。20。60×17628×2 1080×21。51。0×17628×2 1080×21。61。0×17628×2 1080×21。81.2×17628×2 1080×22。01。6×11080×42.21.6×17628×2 1080×22。52。0×12116×21080×23.02。5×12116×21080×21。0mm CORE2 2116 (0。11mm)7628 (0.175mm)1。6 板厚7628 (0。175mm)2116 (0。11mm)CU (铜)(2)板厚 1.6 毫米 1 0.6mm CORE 2 2116 (0。11mm) 7628(0.175mm) 1.6 板厚去铜 2116(0.11mm) 3 0。6mm CORE四层板示例:(1)板厚 0。8mm 1 CU (铜)1080 (0。07mm)7628(0。175mm) 2 0。3mm CORE 0.8 板厚 37628(0.175mm)1080 (0。07mm) CU 铜(2)板厚 1。0mm1CU 铜1080 (0。07mm) 7628 (0.175mm) 2 0.5mm CORE 1。0 板厚 3 7628 (0。175mm) 1080 (0。07mm)4 CU 铜(3)板厚 1。6mm 1 CU 铜 2116 (0.11mm) 7628 (0.175mm) 2 1.0mm CORE 1.6 板厚 3 7628 (0.175mm)2116 (0。11mm)4 CU 铜(4)板厚2.0 mm 1 CU 铜2116 (0.11mm) 7628 (0。175mm)2116 (0。11mm) 21。2mm CORE 2。0 板厚 32116 (0。11mm) 7628 (0.175mm)2116 (0.11mm) 4 CU 铜(5) 盲孔板 1-2盲 3-4盲1 0。5 mm CORE21080 (0.07mm)7628 (0.175mm) 7628 (0.175mm) 1.6 板厚1080 (0。07mm) 30。5 mm CORE 4六 层 板(2)六层叠层结构示例:(1) 板厚1。0 mm1 CU 铜1080 (0。07mm)2116 (0。11mm) 2 0。2mm CORE 32116 (0。11mm)1.0 板厚 2116 (0。11mm) 4 0。2mm CORE 52116 (0.11mm)1080 (0。07mm)6 CU 铜(2)板厚的1.6 mm (0.3 mm 板芯) 1 CU 铜1080 (0。07mm) 7628 (0.175mm)1080 (...
