工业水、生活水管道施工方案1

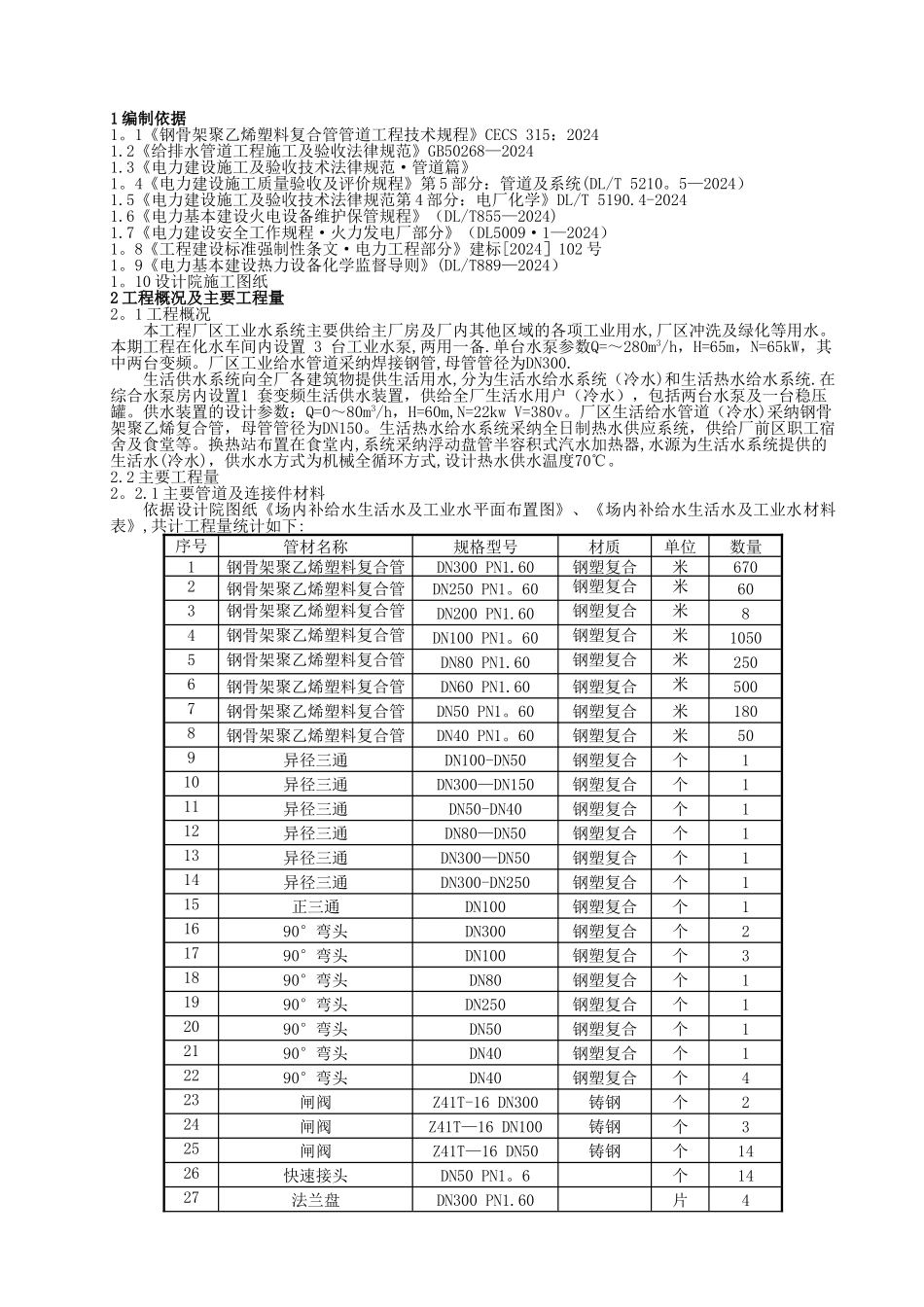

目 录1 编制依据 22 工程概况及主要工程量 2 3 组织机构 3 4 资源配备 3 5 作业程序 4 7 洁净化安装措施 8 8 强制性条文 8 9 安全注意事项 8 10 文明施工 8 11 、附录 9 附录 1 : 职业健康安全重大危险源辩识与风险评价记录表 9 附录 2 ：环境因素识别、评价表 10 附录 3 : 作业流程图 11 附录 4 场内补给水生活水及工业水管道洁净化安装质量计划 12 1 编制依据1。1《钢骨架聚乙烯塑料复合管管道工程技术规程》CECS 315：20241.2《给排水管道工程施工及验收法律规范》GB50268—20241.3《电力建设施工及验收技术法律规范·管道篇》1。4《电力建设施工质量验收及评价规程》第 5 部分：管道及系统(DL/T 5210。5—2024）1.5《电力建设施工及验收技术法律规范第 4 部分：电厂化学》DL/T 5190.4-20241.6《电力基本建设火电设备维护保管规程》（DL/T855—2024)1.7《电力建设安全工作规程·火力发电厂部分》（DL5009·1—2024）1。8《工程建设标准强制性条文·电力工程部分》建标[2024］102 号 1。9《电力基本建设热力设备化学监督导则》(DL/T889—2024）1。10 设计院施工图纸2 工程概况及主要工程量2。1 工程概况本工程厂区工业水系统主要供给主厂房及厂内其他区域的各项工业用水,厂区冲洗及绿化等用水。本期工程在化水车间内设置 3 台工业水泵,两用一备.单台水泵参数Q=～280m3/h，H=65m，N=65kW，其中两台变频。厂区工业给水管道采纳焊接钢管,母管管径为DN300.生活供水系统向全厂各建筑物提供生活用水,分为生活水给水系统（冷水)和生活热水给水系统.在综合水泵房内设置1 套变频生活供水装置，供给全厂生活水用户（冷水），包括两台水泵及一台稳压罐。供水装置的设计参数：Q=0～80m3/h，H=60m,N=22kw V=380v。厂区生活给水管道（冷水)采纳钢骨架聚乙烯复合管，母管管径为DN150。生活热水给水系统采纳全日制热水供应系统，供给厂前区职工宿舍及食堂等。换热站布置在食堂内,系统采纳浮动盘管半容积式汽水加热器,水源为生活水系统提供的生活水(冷水)，供水水方式为机械全循环方式,设计热水供水温度70℃。2.2 主要工程量2。2.1 主要管道及连接件材料依据设计院图纸《场内补给水生活水及工业水平面布置图》、《场内补给水生活水及工业水材料表》,共计工程量统计如下:序号管材名称规格型号材质单位数量1钢骨架聚乙烯塑料复合管DN300 PN1.60钢塑复合米6702钢骨架聚乙烯塑料复合管DN250 PN1...
