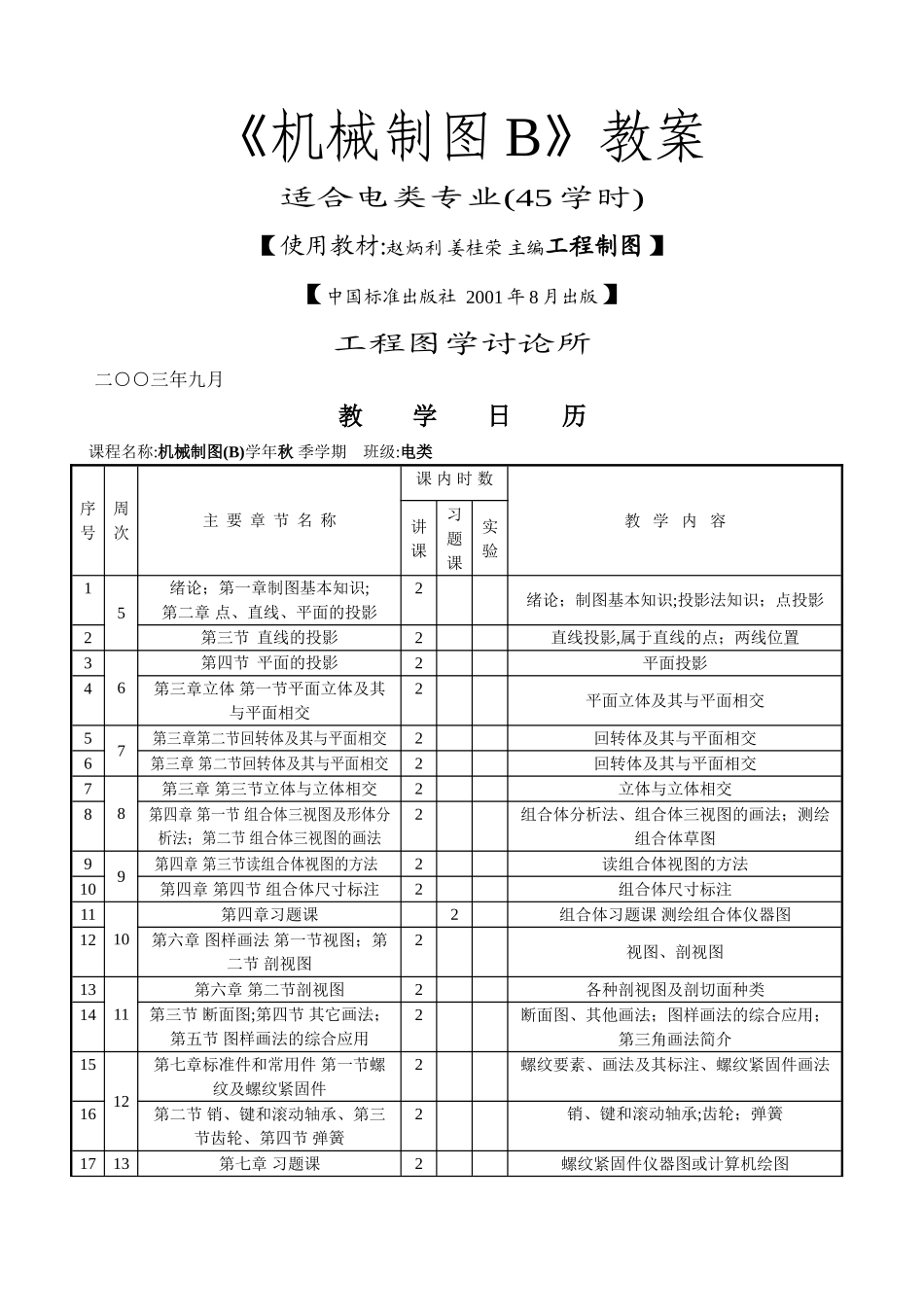

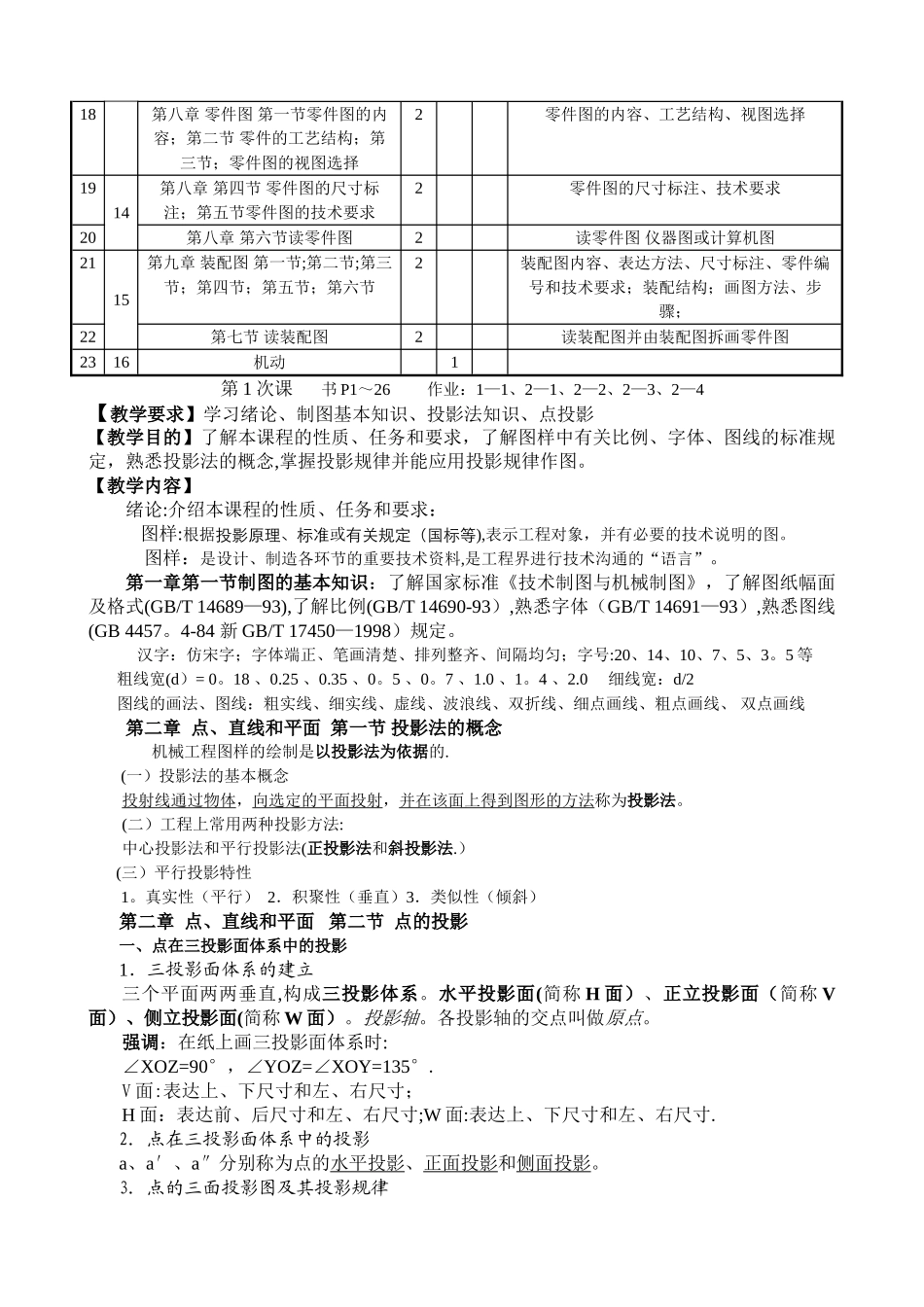

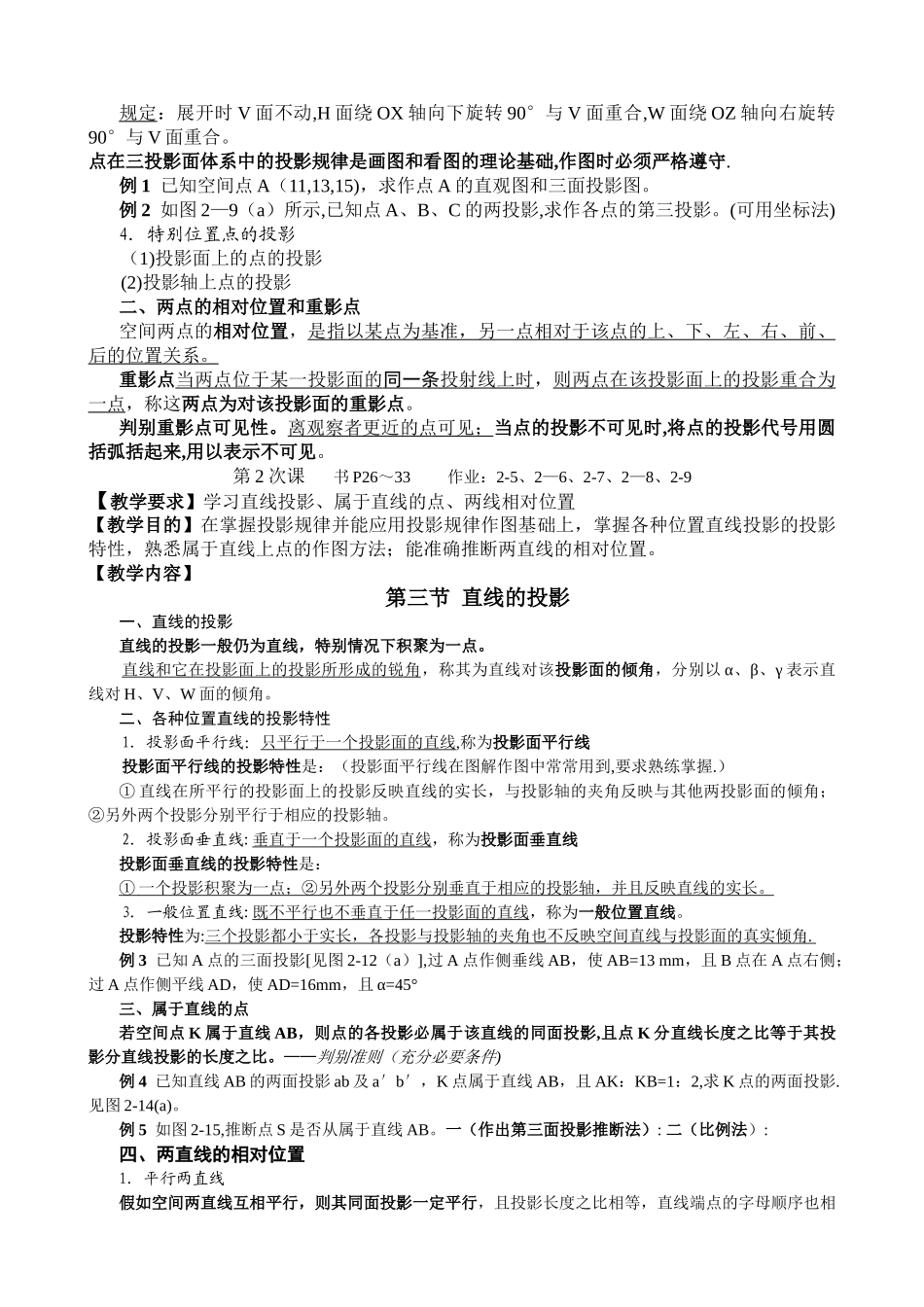

《机械制图 B》教案适合电类专业(45 学时)【使用教材:赵炳利 姜桂荣 主编工程制图】【中国标准出版社 2001 年 8 月出版】工程图学讨论所二○○三年九月教 学 日 历课程名称:机械制图(B)学年秋 季学期 班级:电类序号周次主 要 章 节 名 称课 内 时 数教 学 内 容讲课习题课实验15绪论；第一章制图基本知识;第二章 点、直线、平面的投影2绪论；制图基本知识;投影法知识；点投影2第三节 直线的投影2直线投影,属于直线的点；两线位置36第四节 平面的投影 2平面投影4第三章立体 第一节平面立体及其与平面相交2平面立体及其与平面相交57第三章第二节回转体及其与平面相交2回转体及其与平面相交6第三章 第二节回转体及其与平面相交2回转体及其与平面相交78第三章 第三节立体与立体相交2立体与立体相交8第四章 第一节 组合体三视图及形体分析法；第二节 组合体三视图的画法2组合体分析法、组合体三视图的画法；测绘组合体草图99第四章 第三节读组合体视图的方法2读组合体视图的方法10第四章 第四节 组合体尺寸标注2组合体尺寸标注1110第四章习题课2组合体习题课 测绘组合体仪器图12第六章 图样画法 第一节视图；第二节 剖视图2视图、剖视图1311第六章 第二节剖视图2各种剖视图及剖切面种类14第三节 断面图;第四节 其它画法；第五节 图样画法的综合应用2断面图、其他画法；图样画法的综合应用；第三角画法简介1512第七章标准件和常用件 第一节螺纹及螺纹紧固件2螺纹要素、画法及其标注、螺纹紧固件画法16第二节 销、键和滚动轴承、第三节齿轮、第四节 弹簧2销、键和滚动轴承;齿轮；弹簧1713第七章 习题课2螺纹紧固件仪器图或计算机绘图18第八章 零件图 第一节零件图的内容；第二节 零件的工艺结构；第三节；零件图的视图选择2零件图的内容、工艺结构、视图选择1914第八章 第四节 零件图的尺寸标注；第五节零件图的技术要求2零件图的尺寸标注、技术要求20第八章 第六节读零件图2读零件图 仪器图或计算机图2115第九章 装配图 第一节;第二节;第三节；第四节；第五节；第六节2装配图内容、表达方法、尺寸标注、零件编号和技术要求；装配结构；画图方法、步骤；22第七节 读装配图2读装配图并由装配图拆画零件图2316机动1第 1 次课 书 P1～26 作业：1—1、2—1、2—2、2—3、2—4【教学要求】学习绪论、制图基本知识、投影法知识、点投影【教学目的】了解本课程的性质、任务和要求，了解图样中有...
