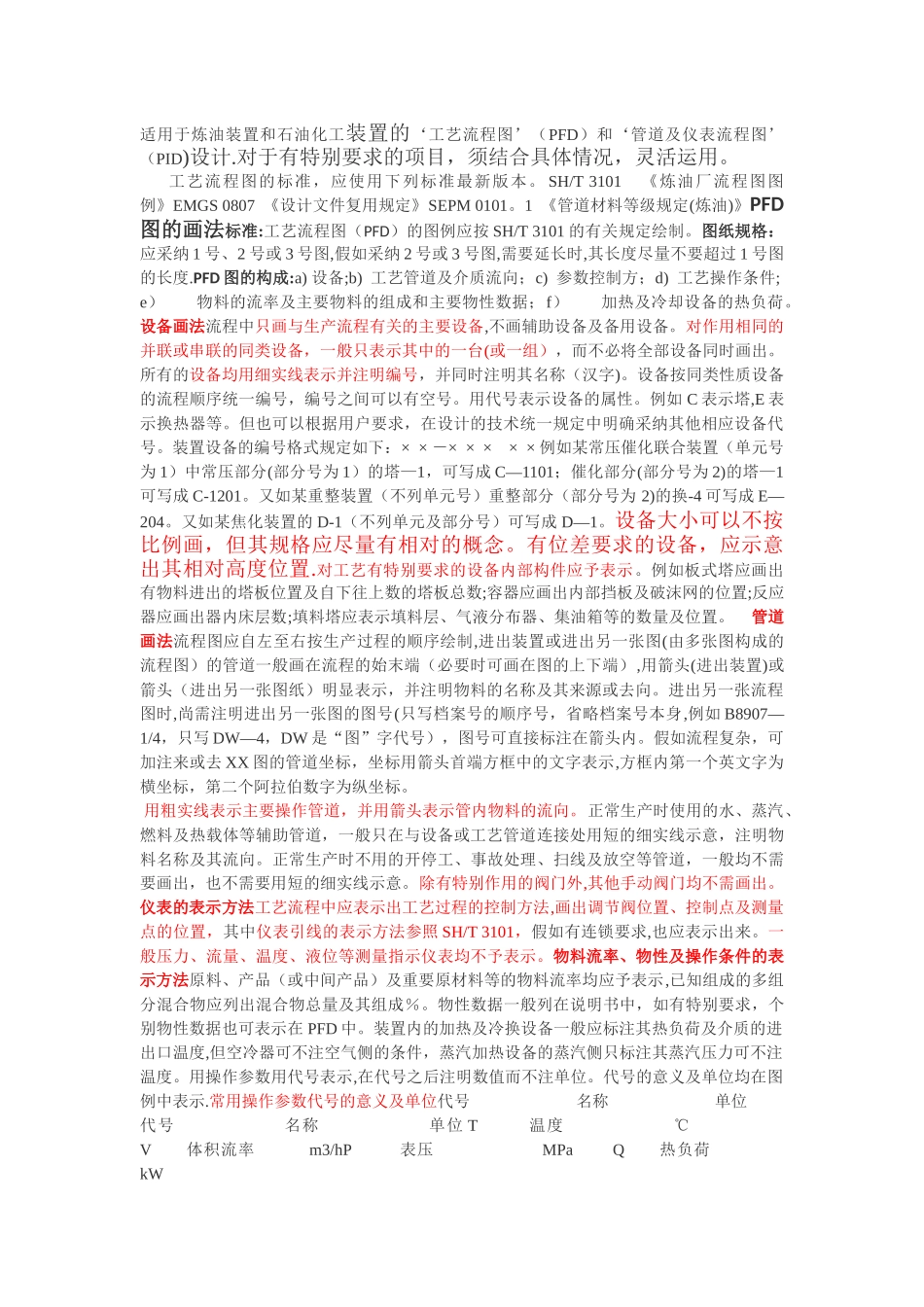

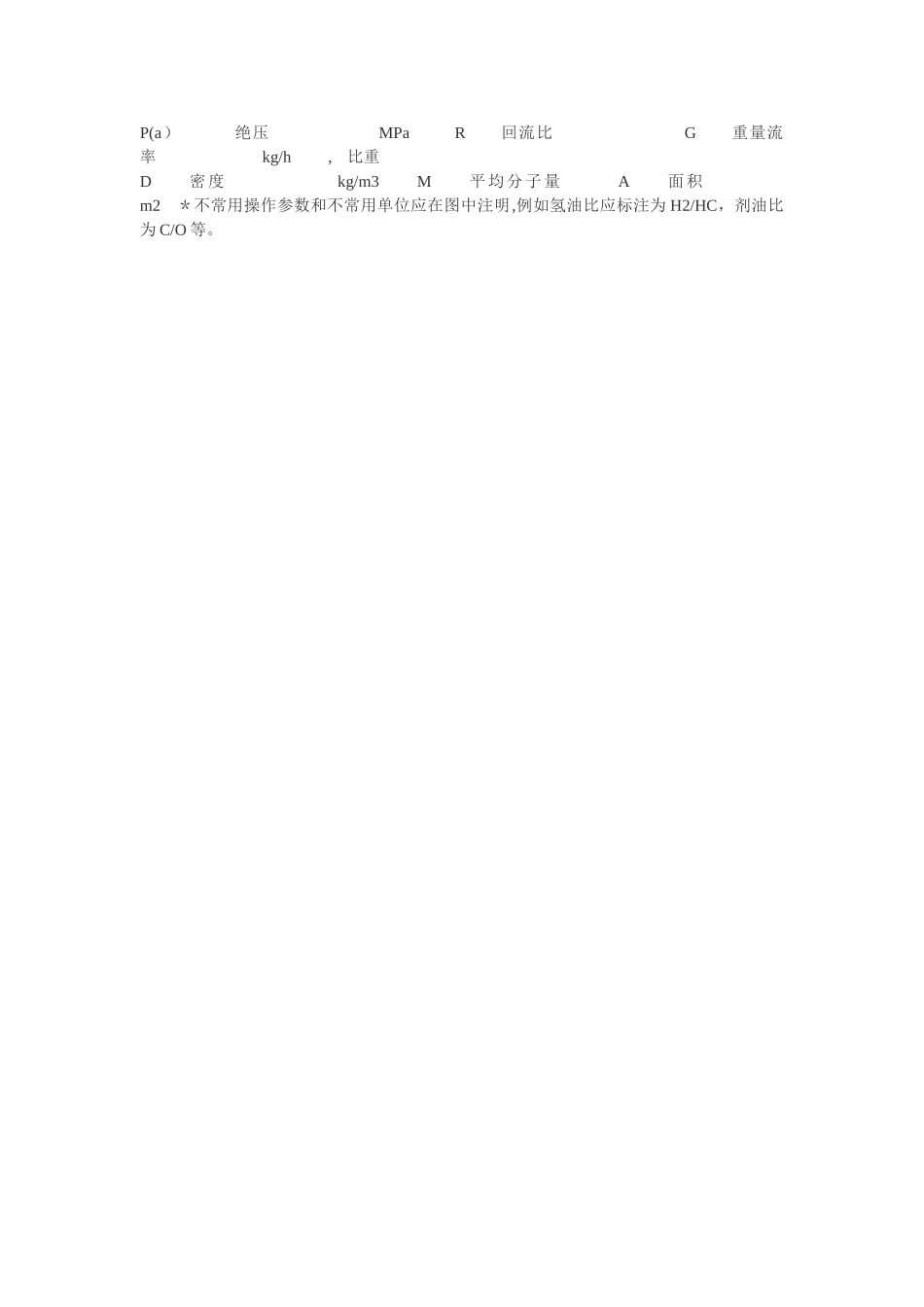

工艺流程图的绘制方法——PFD图-Word-文档

适用于炼油装置和石油化工装置的‘工艺流程图’（PFD）和‘管道及仪表流程图’（PID)设计.对于有特别要求的项目，须结合具体情况，灵活运用。 工艺流程图的标准，应使用下列标准最新版本。 SH/T 3101 《炼油厂流程图图例》EMGS 0807 《设计文件复用规定》SEPM 0101。1 《管道材料等级规定(炼油)》PFD图的画法标准:工艺流程图（PFD）的图例应按 SH/T 3101 的有关规定绘制。图纸规格：应采纳 1 号、2 号或 3 号图,假如采纳 2 号或 3 号图,需要延长时,其长度尽量不要超过 1 号图的长度.PFD 图的构成:a) 设备;b) 工艺管道及介质流向；c) 参数控制方；d) 工艺操作条件; e） 物料的流率及主要物料的组成和主要物性数据；f） 加热及冷却设备的热负荷。设备画法流程中只画与生产流程有关的主要设备,不画辅助设备及备用设备。对作用相同的并联或串联的同类设备，一般只表示其中的一台(或一组），而不必将全部设备同时画出。所有的设备均用细实线表示并注明编号，并同时注明其名称（汉字)。设备按同类性质设备的流程顺序统一编号，编号之间可以有空号。用代号表示设备的属性。例如 C 表示塔,E 表示换热器等。但也可以根据用户要求，在设计的技术统一规定中明确采纳其他相应设备代号。装置设备的编号格式规定如下：× × －× × × × × 例如某常压催化联合装置（单元号为 1）中常压部分(部分号为 1）的塔—1，可写成 C—1101；催化部分(部分号为 2)的塔—1可写成 C-1201。又如某重整装置（不列单元号）重整部分（部分号为 2)的换-4 可写成 E—204。又如某焦化装置的 D-1（不列单元及部分号）可写成 D—1。设备大小可以不按比例画，但其规格应尽量有相对的概念。有位差要求的设备，应示意出其相对高度位置.对工艺有特别要求的设备内部构件应予表示。例如板式塔应画出有物料进出的塔板位置及自下往上数的塔板总数;容器应画出内部挡板及破沫网的位置;反应器应画出器内床层数;填料塔应表示填料层、气液分布器、集油箱等的数量及位置。 管道画法流程图应自左至右按生产过程的顺序绘制,进出装置或进出另一张图(由多张图构成的流程图）的管道一般画在流程的始末端（必要时可画在图的上下端）,用箭头(进出装置)或箭头（进出另一张图纸）明显表示，并注明物料的名称及其来源或去向。进出另一张流程图时,尚需注明进出另一张图的图号(只写档案号的顺序号，省略档案号本身,例如 B8907—1/4，只写 DW—4，DW 是“...
