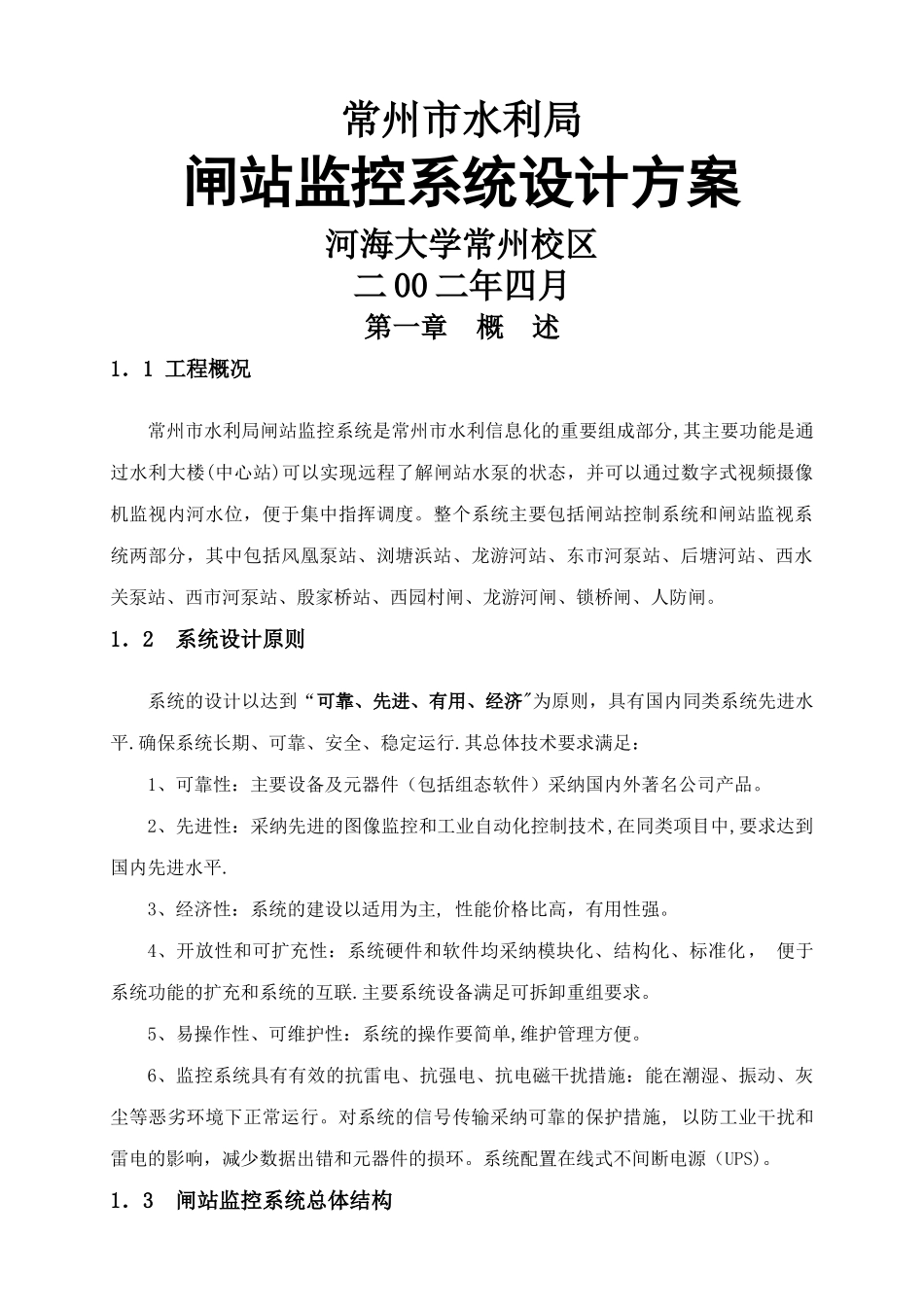

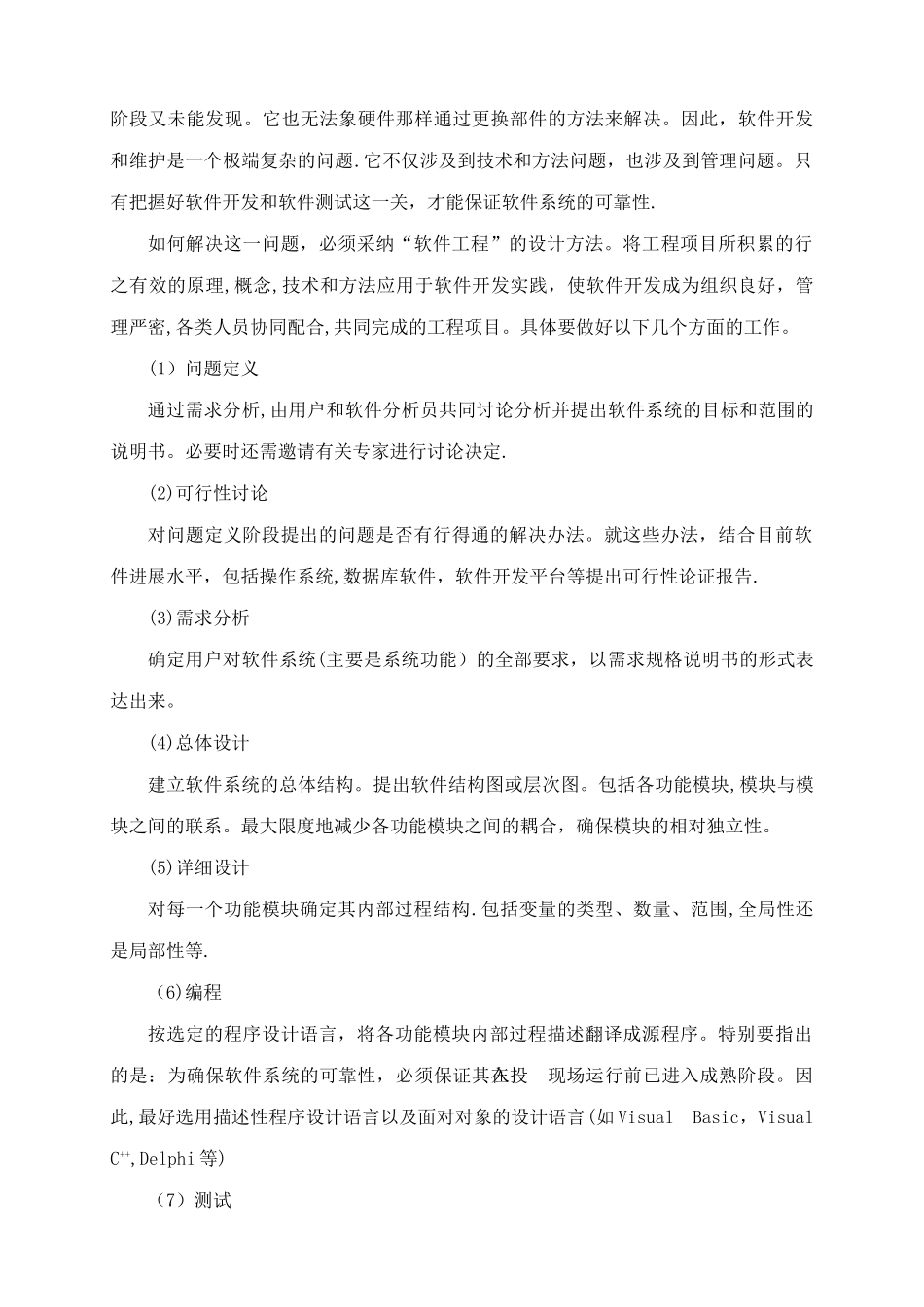

常州市水利局闸站监控系统设计方案河海大学常州校区二 00 二年四月第一章 概 述1.1 工程概况常州市水利局闸站监控系统是常州市水利信息化的重要组成部分,其主要功能是通过水利大楼(中心站)可以实现远程了解闸站水泵的状态,并可以通过数字式视频摄像机监视内河水位,便于集中指挥调度。整个系统主要包括闸站控制系统和闸站监视系统两部分,其中包括风凰泵站、浏塘浜站、龙游河站、东市河泵站、后塘河站、西水关泵站、西市河泵站、殷家桥站、西园村闸、龙游河闸、锁桥闸、人防闸。1.2 系统设计原则系统的设计以达到“可靠、先进、有用、经济"为原则,具有国内同类系统先进水平.确保系统长期、可靠、安全、稳定运行.其总体技术要求满足:1、可靠性:主要设备及元器件(包括组态软件)采纳国内外著名公司产品。2、先进性:采纳先进的图像监控和工业自动化控制技术,在同类项目中,要求达到国内先进水平.3、经济性:系统的建设以适用为主, 性能价格比高,有用性强。4、开放性和可扩充性:系统硬件和软件均采纳模块化、结构化、标准化, 便于系统功能的扩充和系统的互联.主要系统设备满足可拆卸重组要求。5、易操作性、可维护性:系统的操作要简单,维护管理方便。6、监控系统具有有效的抗雷电、抗强电、抗电磁干扰措施:能在潮湿、振动、灰尘等恶劣环境下正常运行。对系统的信号传输采纳可靠的保护措施, 以防工业干扰和雷电的影响,减少数据出错和元器件的损环。系统配置在线式不间断电源(UPS)。1.3 闸站监控系统总体结构常州市水利局闸站监控系统主要包括闸站控制系统和闸站监视系统两部分,其中闸站控制系统包括水泵、闸门控制。其核心由澳大利亚 ACTION 公司生产的 RTU 来实现控制,负责与现地控制单元(LCU)、闸门状态检测装置、内河水位检测装置以现场串口485 方式通信,并通过光纤网把数据传送到中心站(水利大楼)。闸站监视系统主要采纳摄像机通过视频服务器,借助光纤网,把图像信息传送到中心站(水利大楼),从而实现远程监控闸站及内河水位。系统总体结构如图 1 所示.1.4 技术方案特点根据系统总体设计原则,在常州市水利局闸站自动监控系统设计上,着重考虑以下几点,供业主参考。1.4.1 可靠性设计1、 硬件可靠性设计(1)使系统不易发生故障的设计充分考虑采纳成熟先进的技术设备.从每一个元器件的选择开始,充分考虑各种因素的变化,降低元器件的使用定额.全面进行系统的防雷设计、安装设计、低功耗设计、耐环境设计...
