干插条石护面施工方案

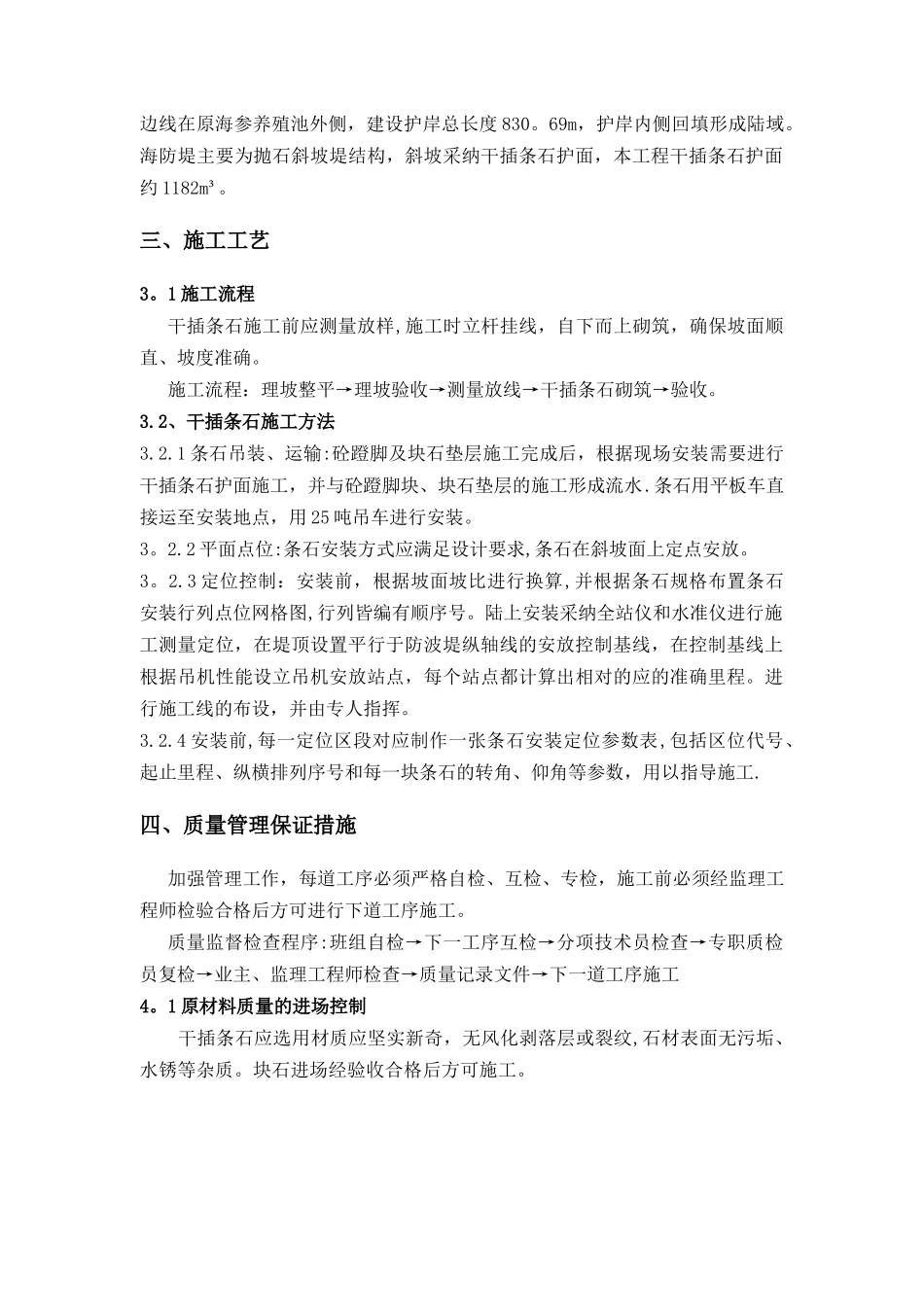

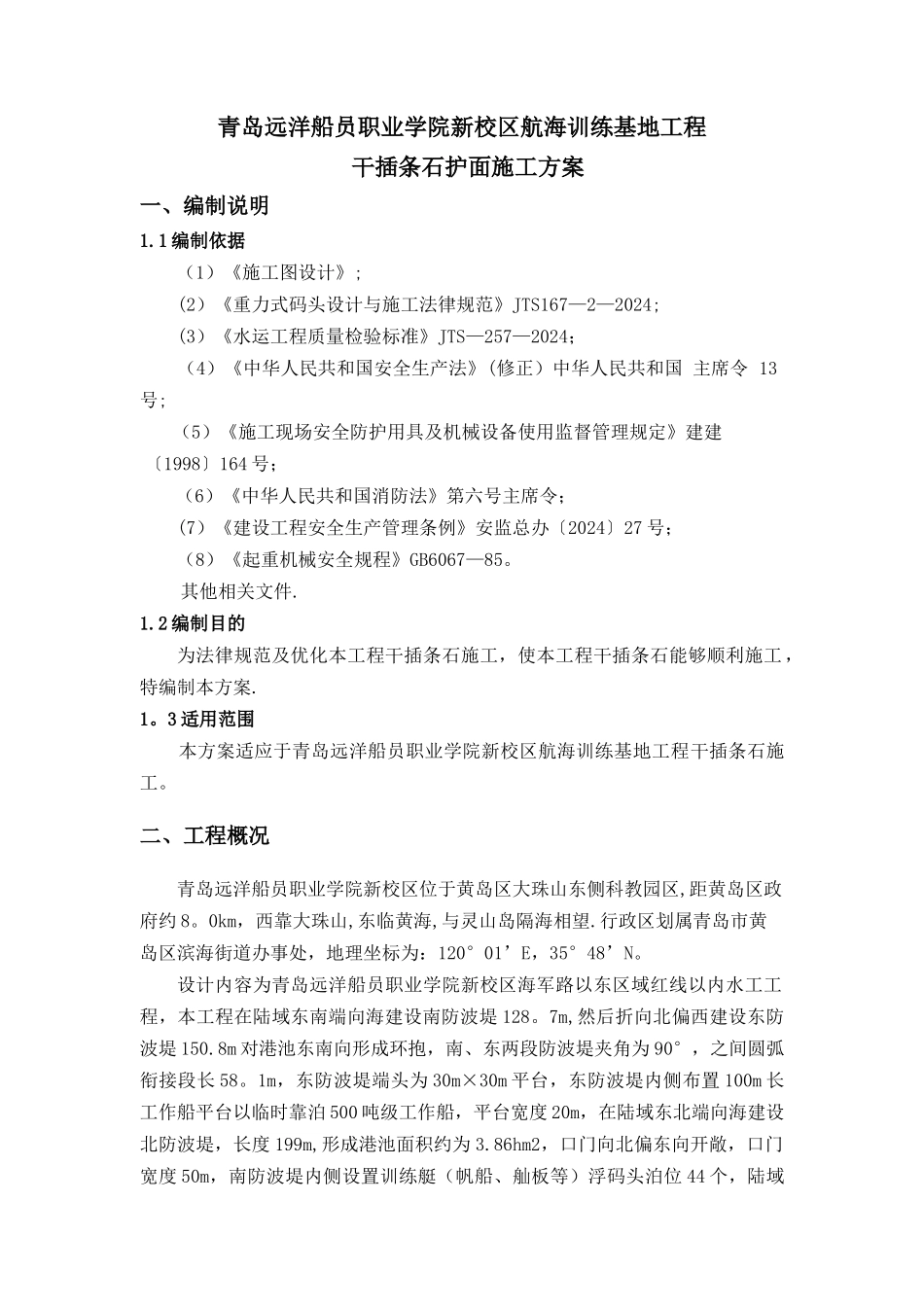

青岛远洋船员职业学院新校区航海训练基地工程 干插条石护面施工方案一、编制说明1.1 编制依据（1）《施工图设计》;(2）《重力式码头设计与施工法律规范》JTS167—2—2024; (3）《水运工程质量检验标准》JTS—257—2024； （4）《中华人民共和国安全生产法》(修正）中华人民共和国 主席令 13 号; （5）《施工现场安全防护用具及机械设备使用监督管理规定》建建〔1998〕164 号； （6）《中华人民共和国消防法》第六号主席令；(7）《建设工程安全生产管理条例》安监总办〔2024〕27 号；（8）《起重机械安全规程》GB6067—85。其他相关文件.1.2 编制目的为法律规范及优化本工程干插条石施工，使本工程干插条石能够顺利施工，特编制本方案.1。3 适用范围 本方案适应于青岛远洋船员职业学院新校区航海训练基地工程干插条石施工。二、工程概况青岛远洋船员职业学院新校区位于黄岛区大珠山东侧科教园区,距黄岛区政府约 8。0km，西靠大珠山,东临黄海,与灵山岛隔海相望.行政区划属青岛市黄岛区滨海街道办事处，地理坐标为：120°01’E，35°48’N。设计内容为青岛远洋船员职业学院新校区海军路以东区域红线以内水工工程，本工程在陆域东南端向海建设南防波堤 128。7m,然后折向北偏西建设东防波堤 150.8m 对港池东南向形成环抱，南、东两段防波堤夹角为 90°，之间圆弧衔接段长 58。1m，东防波堤端头为 30m×30m 平台，东防波堤内侧布置 100m 长工作船平台以临时靠泊 500 吨级工作船，平台宽度 20m，在陆域东北端向海建设北防波堤，长度 199m,形成港池面积约为 3.86hm2，口门向北偏东向开敞，口门宽度 50m，南防波堤内侧设置训练艇（帆船、舢板等）浮码头泊位 44 个，陆域边线在原海参养殖池外侧，建设护岸总长度 830。69m，护岸内侧回填形成陆域。海防堤主要为抛石斜坡堤结构，斜坡采纳干插条石护面，本工程干插条石护面约 1182m³。三、施工工艺3。1 施工流程干插条石施工前应测量放样,施工时立杆挂线，自下而上砌筑，确保坡面顺直、坡度准确。施工流程：理坡整平→理坡验收→测量放线→干插条石砌筑→验收。3.2、干插条石施工方法3.2.1 条石吊装、运输:砼蹬脚及块石垫层施工完成后，根据现场安装需要进行干插条石护面施工，并与砼蹬脚块、块石垫层的施工形成流水.条石用平板车直接运至安装地点，用 25 吨吊车进行安装。3。2.2 平面点位:条石安装方式应满足设计要求,条石在斜坡面上定点安放。3。2.3 定位控制：安装...
