干煤棚网架施工方案

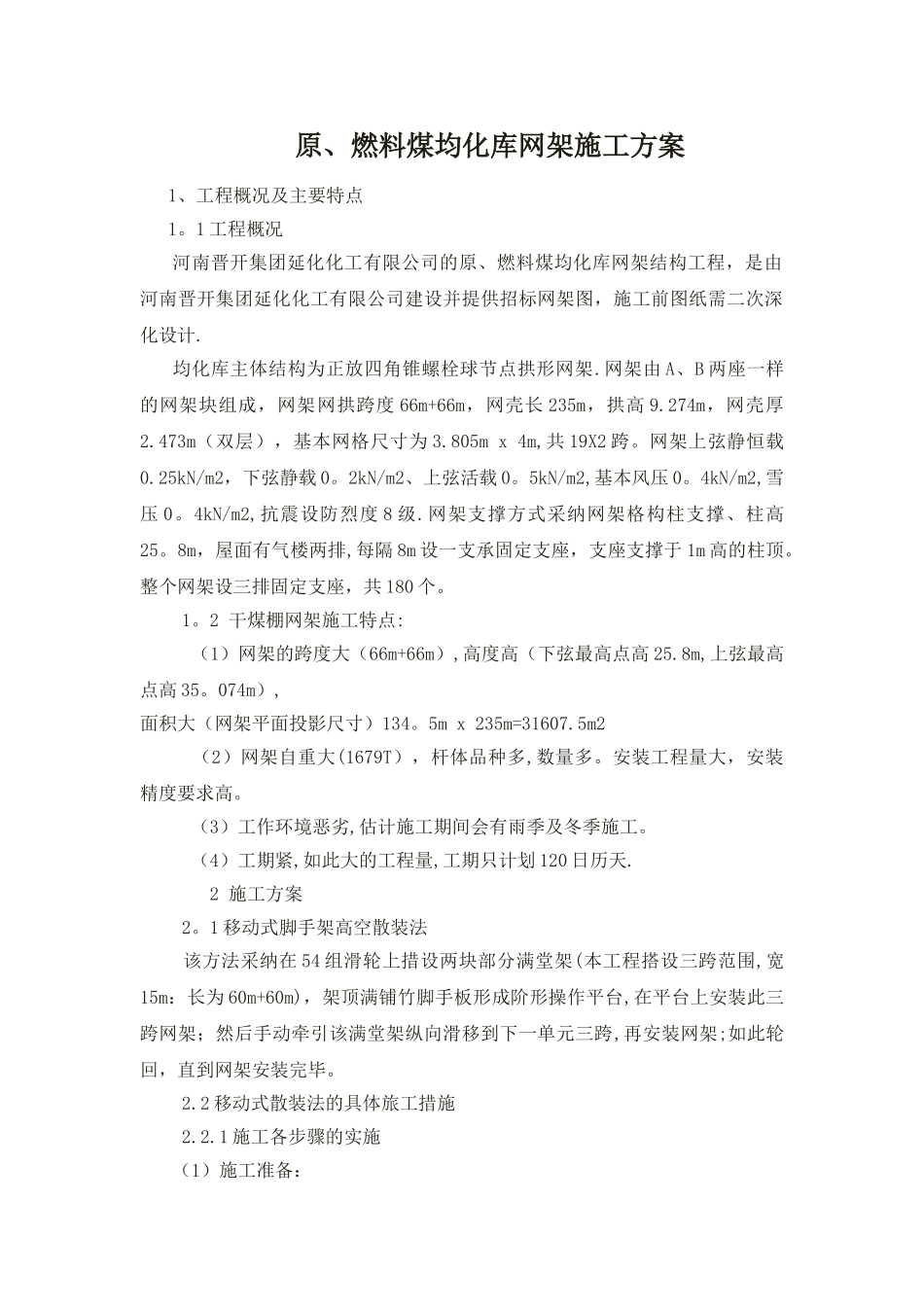

干煤棚网架施工方案_第1页
1/5

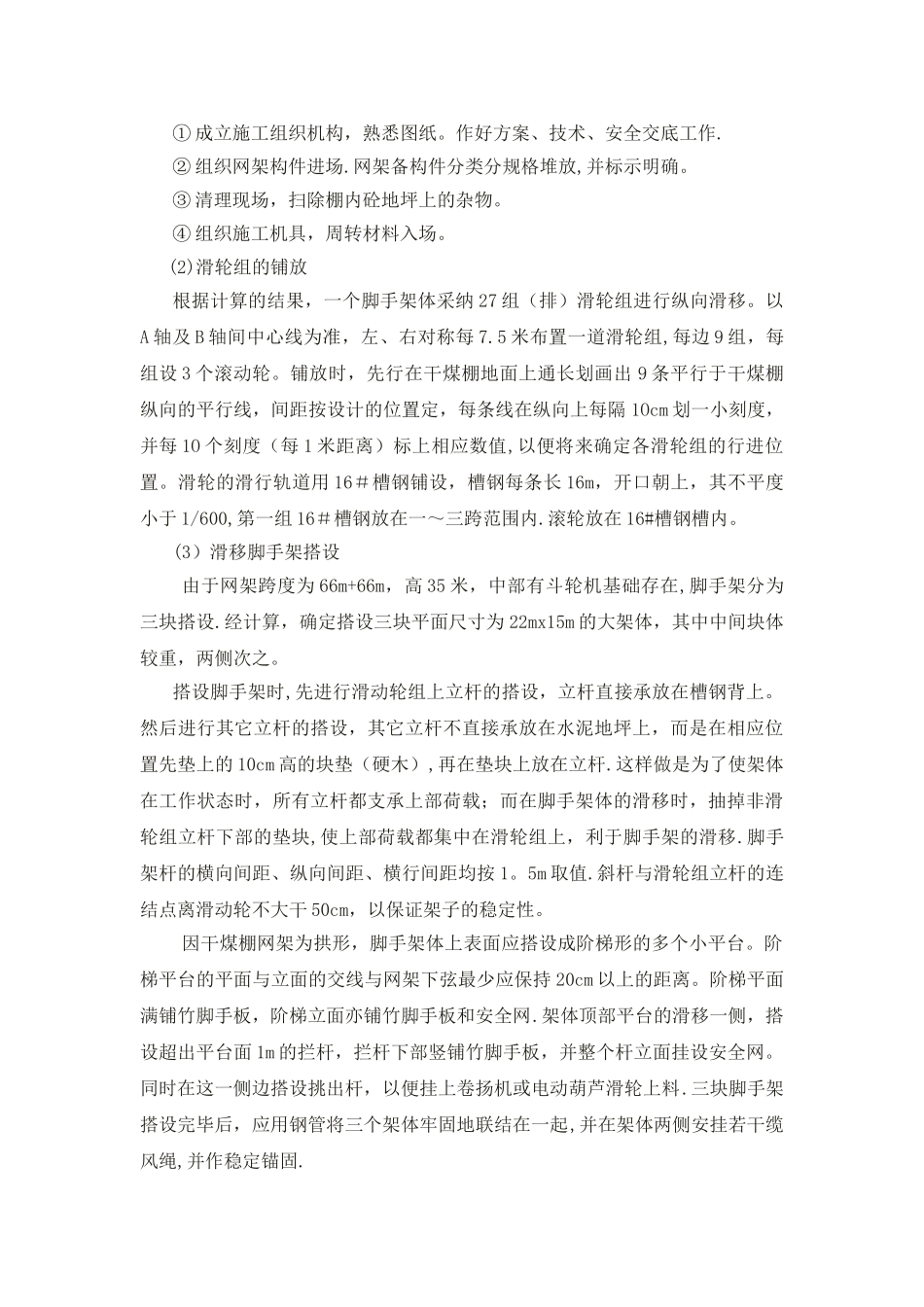

干煤棚网架施工方案_第2页
2/5
干煤棚网架施工方案_第3页
3/5
原、燃料煤均化库网架施工方案 1、工程概况及主要特点 1。1 工程概况河南晋开集团延化化工有限公司的原、燃料煤均化库网架结构工程,是由河南晋开集团延化化工有限公司建设并提供招标网架图,施工前图纸需二次深化设计.均化库主体结构为正放四角锥螺栓球节点拱形网架.网架由 A、B 两座一样的网架块组成,网架网拱跨度 66m+66m,网壳长 235m,拱高 9.274m,网壳厚2.473m(双层),基本网格尺寸为 3.805m x 4m,共 19X2 跨。网架上弦静恒载0.25kN/m2,下弦静载 0。2kN/m2、上弦活载 0。5kN/m2,基本风压 0。4kN/m2,雪压 0。4kN/m2,抗震设防烈度 8 级.网架支撑方式采纳网架格构柱支撑、柱高25。8m,屋面有气楼两排,每隔 8m 设一支承固定支座,支座支撑于 1m 高的柱顶。整个网架设三排固定支座,共 180 个。 1。2 干煤棚网架施工特点: (1)网架的跨度大(66m+66m),高度高(下弦最高点高 25.8m,上弦最高点高 35。074m),面积大(网架平面投影尺寸)134。5m x 235m=31607.5m2 (2)网架自重大(1679T),杆体品种多,数量多。安装工程量大,安装精度要求高。 (3)工作环境恶劣,估计施工期间会有雨季及冬季施工。 (4)工期紧,如此大的工程量,工期只计划 120 日历天. 2 施工方案 2。1 移动式脚手架高空散装法 该方法采纳在 54 组滑轮上措设两块部分满堂架(本工程搭设三跨范围,宽15m:长为 60m+60m),架顶满铺竹脚手板形成阶形操作平台,在平台上安装此三跨网架;然后手动牵引该满堂架纵向滑移到下一单元三跨,再安装网架;如此轮回,直到网架安装完毕。 2.2 移动式散装法的具体旅工措施 2.2.1 施工各步骤的实施(1)施工准备:① 成立施工组织机构,熟悉图纸。作好方案、技术、安全交底工作.② 组织网架构件进场.网架备构件分类分规格堆放,并标示明确。③ 清理现场,扫除棚内砼地坪上的杂物。④ 组织施工机具,周转材料入场。(2)滑轮组的铺放根据计算的结果,一个脚手架体采纳 27 组(排)滑轮组进行纵向滑移。以A 轴及 B 轴间中心线为准,左、右对称每 7.5 米布置一道滑轮组,每边 9 组,每组设 3 个滚动轮。铺放时,先行在干煤棚地面上通长划画出 9 条平行于干煤棚纵向的平行线,间距按设计的位置定,每条线在纵向上每隔 1Ocm 划一小刻度,并每 1O 个刻度(每 1 米距离)标上相应数值,以便将来确定各滑轮组的行进位置。滑轮的滑行轨道用 16#槽钢铺设,槽钢每条长 16m,开口朝上...
