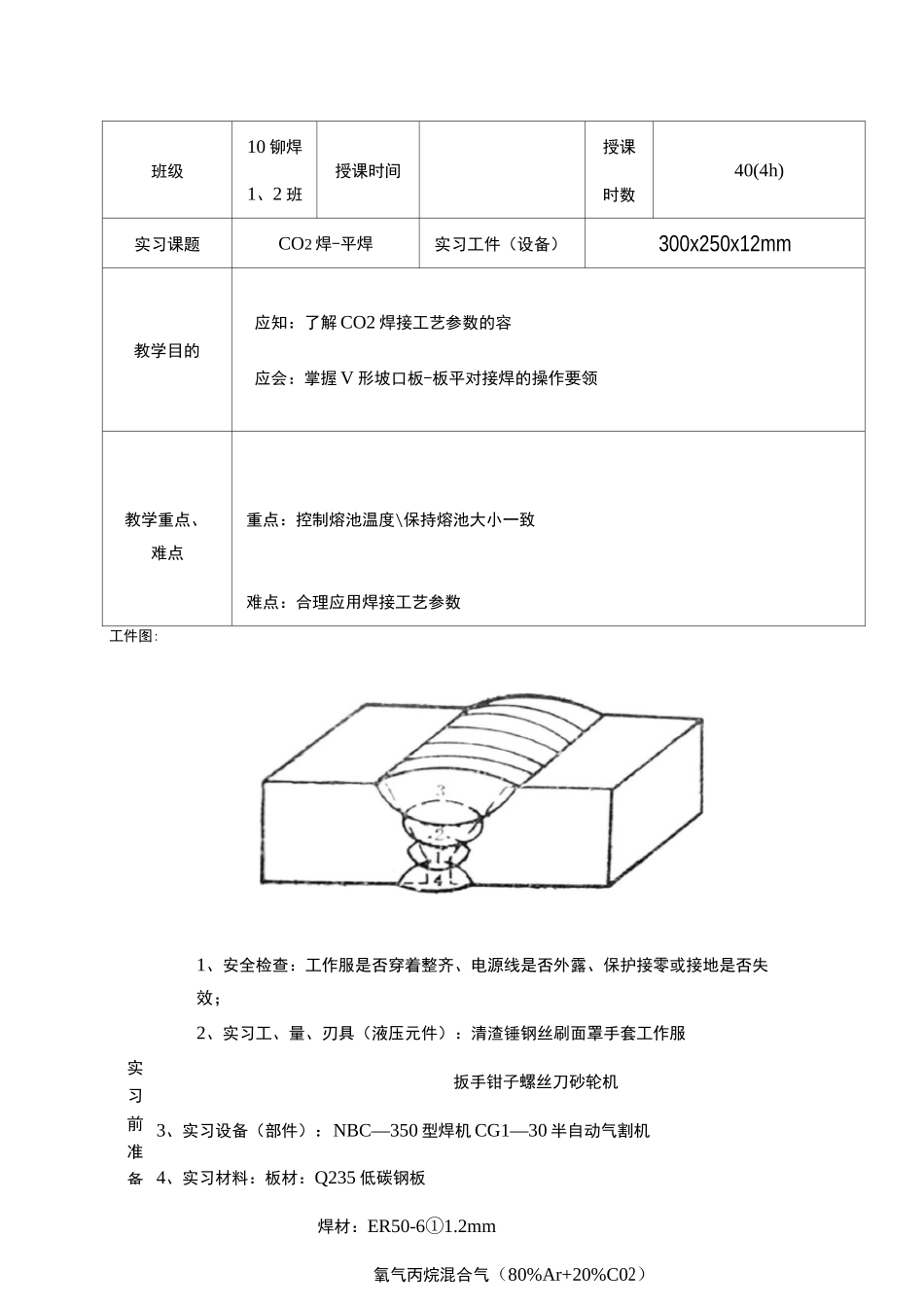

理论实习一体化授课课题教案实习前准备班级10 铆焊1、2 班授课时间授课时数40(4h)实习课题CO2 焊-平焊实习工件(设备)300x250x12mm教学目的应知:了解 CO2 焊接工艺参数的容应会:掌握 V 形坡口板-板平对接焊的操作要领教学重点、重点:控制熔池温度\保持熔池大小一致难点难点:合理应用焊接工艺参数工件图:1、安全检查:工作服是否穿着整齐、电源线是否外露、保护接零或接地是否失效;2、实习工、量、刃具(液压元件):清渣锤钢丝刷面罩手套工作服扳手钳子螺丝刀砂轮机3、实习设备(部件):NBC—350 型焊机 CG1—30 半自动气割机4、实习材料:板材:Q235 低碳钢板焊材:ER50-6①1.2mm氧气丙烷混合气(80%Ar+20%C02)理论实习一体化授课课题教案教学环节教学容课日安排课日讲授容提纲课题总结本课题需 10 日完成:1、课日 1:工艺参数的选用2、课日 2:CO2焊的平焊操作3、课日 3:CO2焊的单面焊双面成形一、各课日工艺容提纲1、气体保护焊概述2、二氧化碳气体保护焊3、二氧化碳气体保护焊的焊接材料4、二氧化碳气体保护焊的设备5、二氧化碳气体保护焊的焊接工艺参数6、二氧化碳气体保护焊的基本操作二、各课日示操作容提纲;1、焊接工艺参数的选择2、装配及定位焊3、打底焊操作4、填充及盖面焊理论实习一体化授课课日教案教学重点、重点:控制熔池温度\保持熔池大小一致授课日期班级实习课题CO2 焊-平焊实习工件图AA\2200应知:了解 C02 焊接工艺参数的容教学目的应会:掌握 V 形坡口板-板平对接焊的操作要领难点难点:合理应用焊接工艺参数实习前准备1、安全检查:工作服是否穿着整齐、电源线是否外露、保护接零或接地是否失效;2、实习工、量、刃具:清渣锤钢丝刷面罩手套工作服扳手钳子螺丝刀砂轮机3、实习设备(部件):NBC—350 型焊机 CG1—30 半自动气割机4、实习材料:板材:Q235 低碳钢板焊材:ER50-6①1.2mm氧气丙烷混合气(80%Ar+20%C02)理论实习一体化授课课日教案教学环节教学容教法、学时分配组织教学入门指导一、教学准备:1、穿戴好校服,按时进入教室,整队。2、点名,检查学生的出勤情况,并作好记录。二、讲授新课一)相关工艺知识1、气体保护焊的原理气体保护焊直接依靠从喷嘴中连续送出的气流,在电弧周围形成局部的气体保护层,使电极端部、熔池和熔池金属处于保护气罩,使其与空气隔绝,从而保证焊接过程的稳定,获得优良的焊缝。2、特点(1)生产效率高母材熔深大,层间或焊后不必清渣;焊接过程不必...
